3 Mechanische Installation
Externe Lüftungskanäle
Wenn zusätzliche Lüftungskanäle extern zum Rittal-Schaltschrank angebracht werden, muss der Druckabfall in den Kanälen berechnet werden. Nehmen
Sie eine Leistungsreduzierung des Frequenzumrichters anhand der nachstehenden Tabellen entsprechend dem Druckabfall vor.
3

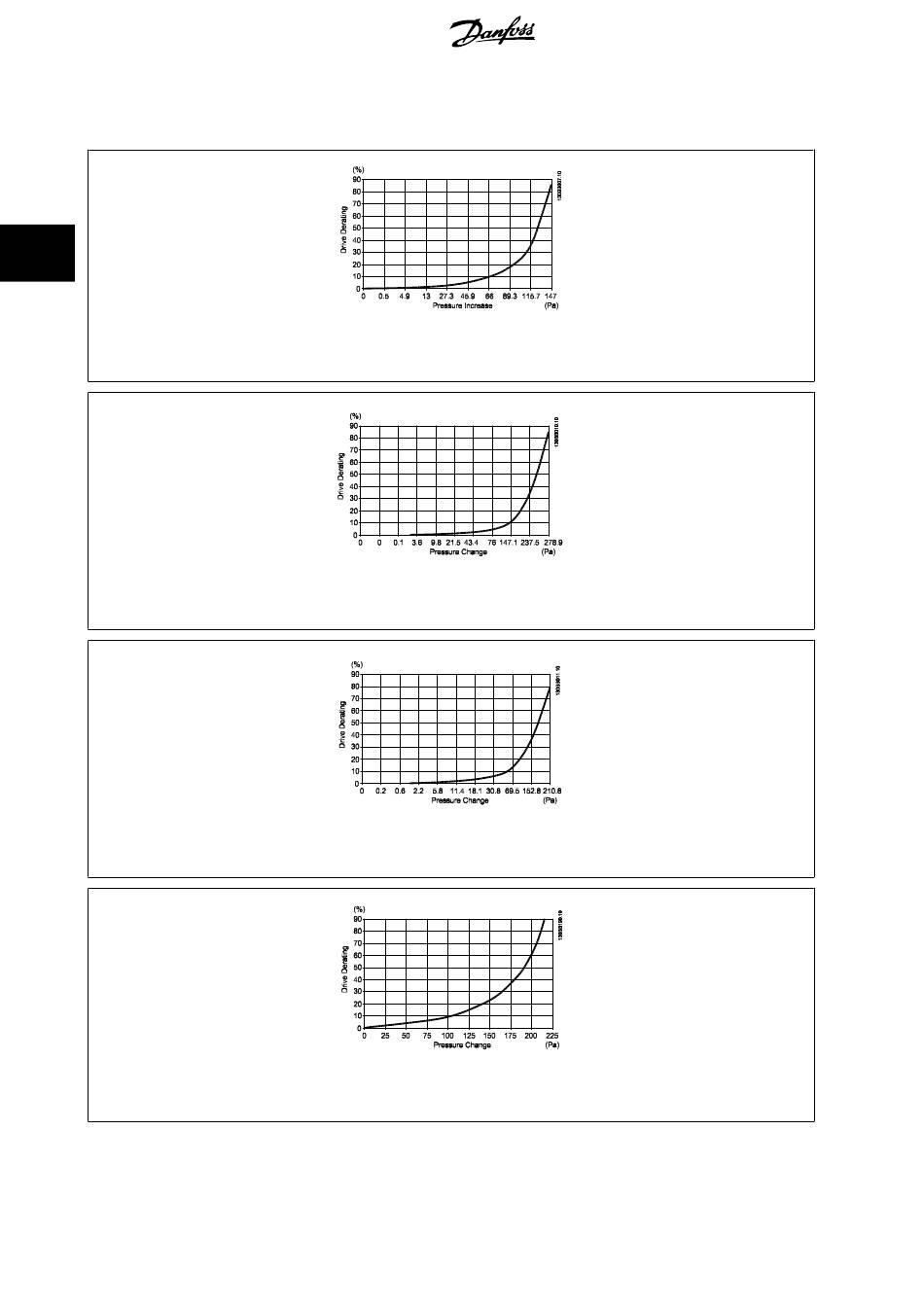

Abbildung 3.30: Baugröße D Leistungsreduzierung gegenüber Druckänderung
Luftstrom des Geräts: 765 m
Abbildung 3.31: Baugröße E Leistungsreduzierung gegenüber Druckänderung (kleiner Lüfter), P315T5 und P450T7-P500T7
Luftstrom des Geräts: 1105 m
Abbildung 3.32: Baugröße E Leistungsreduzierung gegenüber Druckänderung (großer Lüfter), P355T5-P450T5 und P560T7-P630T7
Luftstrom des Geräts: 1445 m
Abbildung 3.33: Baugröße F1, F2, F3, F4 Leistungsreduzierung gegenüber Druckänderung
Luftstrom des Geräts: 985 m
40
3 /h
3 /h
3 /h
3 /h
