Accensione / Spegnimento Software
Come spegnere: tramite la combinazione di tasti " F " e " Incrementa " premuti insieme per 5 secondi è possibile
disattivare lo strumento, che si predispone in stato di " OFF " assumendo un comportamento simile allo strumento
spento, senza togliere l'alimentazione di rete, mantenendo attiva la visualizzazione della variabile di processo, il
display SV è spento.
Tutte le uscite (regolazione e allarmi) sono in stato di OFF (livello logico 0, relè diseccitati) e tutte le funzioni dello
strumento sono inibite eccetto la funzione di " ACCENSIONE " e il dialogo seriale.
Come accendere: premendo il tasto " F " per 5 secondi lo strumento passa dallo stato di " OFF " in quello di " ON
". Se durante lo stato di " OFF " viene tolta la tensione di rete, alla successiva accensione (power-up) lo strumento
si predispone nello stesso stato di " OFF "; (lo stato di " ON/OFF " viene memorizzato). La funzione è normalmen-
te abilitata; per disabilitarla impostare il parametro Prot = Prot +16.
Questa funzione può essere associata all'ingresso digitale (diG. / di2.) non é soggetto alla disabilitazione da para-
metro "Prot"; ed esclude la disattivazione da tastiera.

Self-Tuning

La funzione è valida per sistemi di tipo a singola azione (o caldo o freddo) e doppia azione (caldo/freddo).
L'attivazione del self-tuning ha come scopo il calcolo dei parametri ottimali di regolazione in fase di avviamento del
processo, la variabile (esempio temperatura) deve essere quella assunta a potenza nulla (temperatura ambiente).
Il controllore fornisce il massimo di potenza impostata sino al raggiungimento di un valore intermedio tra il valore
di partenza e il set-point, quindi azzera la potenza.
Dalla valutazione della sovraelongazione e del tempo per raggiungere il picco, vengono calcolati i parametri PID.
La funzione così completata si disinserisce automaticamente, la regolazione prosegue nel raggiungimento del set-
point.
Come attivare il selftuning:
A. Attivazione all' accensione
1.
Impostare il setpoint al valore desiderato
2.
Abilitare il selftuning impostando il parametro Stu al valore 2
(menù CFG)
3.
Spegnere lo strumento
4.
Assicurarsi che la temperatura sia prossima alla temperatura
ambiente
5.
Riaccendere lo strumento
B. Attivazione da tastiera
1.
Assicurarsi che il tasto M/A sia abilitato per la funzione Start/Stop selftuning (codice but = 6 menù Hrd)
2.
Portare la temperatura prossima alla temperatura ambiente
3.
Impostare il setpoint al valore desiderato
4.
Premere il tasto M/A per attivare il selftuning. (Attenzione: ad una nuova pressione del tasto il seltuning è
interrotto)
La procedura si svolge automaticamente fino all' esaurimento. Al termine sono memorizzati i nuovi parametri PID:
banda proporzionale, tempi integrale e derivativo calcolati per l' azione attiva (caldo o freddo). In caso di doppia
azione (caldo + freddo) i parametri dell'azione opposta sono calcolati mantenendo il rapporto iniziale tra i rispettivi
parametri. (esempio: Cpb = Hpb * K; dove K = Cpb / Hpb al momento dell'avviamento del selftuning).
Dopo l' esaurimento il codice Stu è annullato automaticamente.
Note:
- La procedura non si attiva se la temperatura é superiore al set-point per controllo tipo caldo, o se é inferiore al
set-point per controllo tipo freddo. In tale caso il codice Stu non è annullato.
- Si consiglia di abilitare uno dei led configurabili per la segnalazione dello stato di selftuning. Impostando nel
menù Hrd uno dei parametri Led1, Led2, Led3 = 4 o 20, si ha il rispettivo led acceso o lampeggiante durante la
fase di selftuning attivo.
N.B.: Azione non considerata nel tipo di controllo ON/OFF

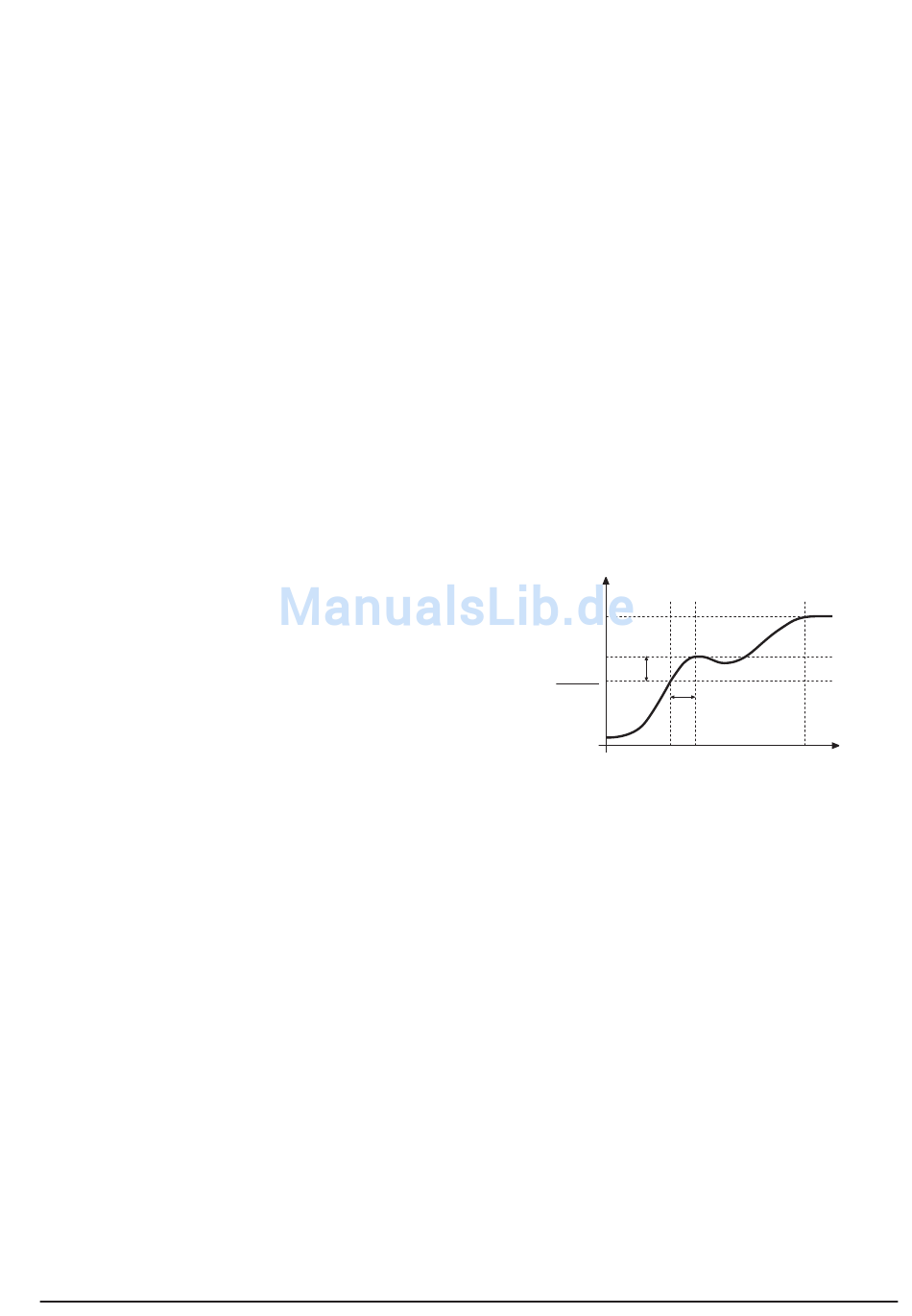

Variabile di
processo
S.P.
Picco
S.P. + t.a.
2
t.a.
33
T
Tempo
