0VT

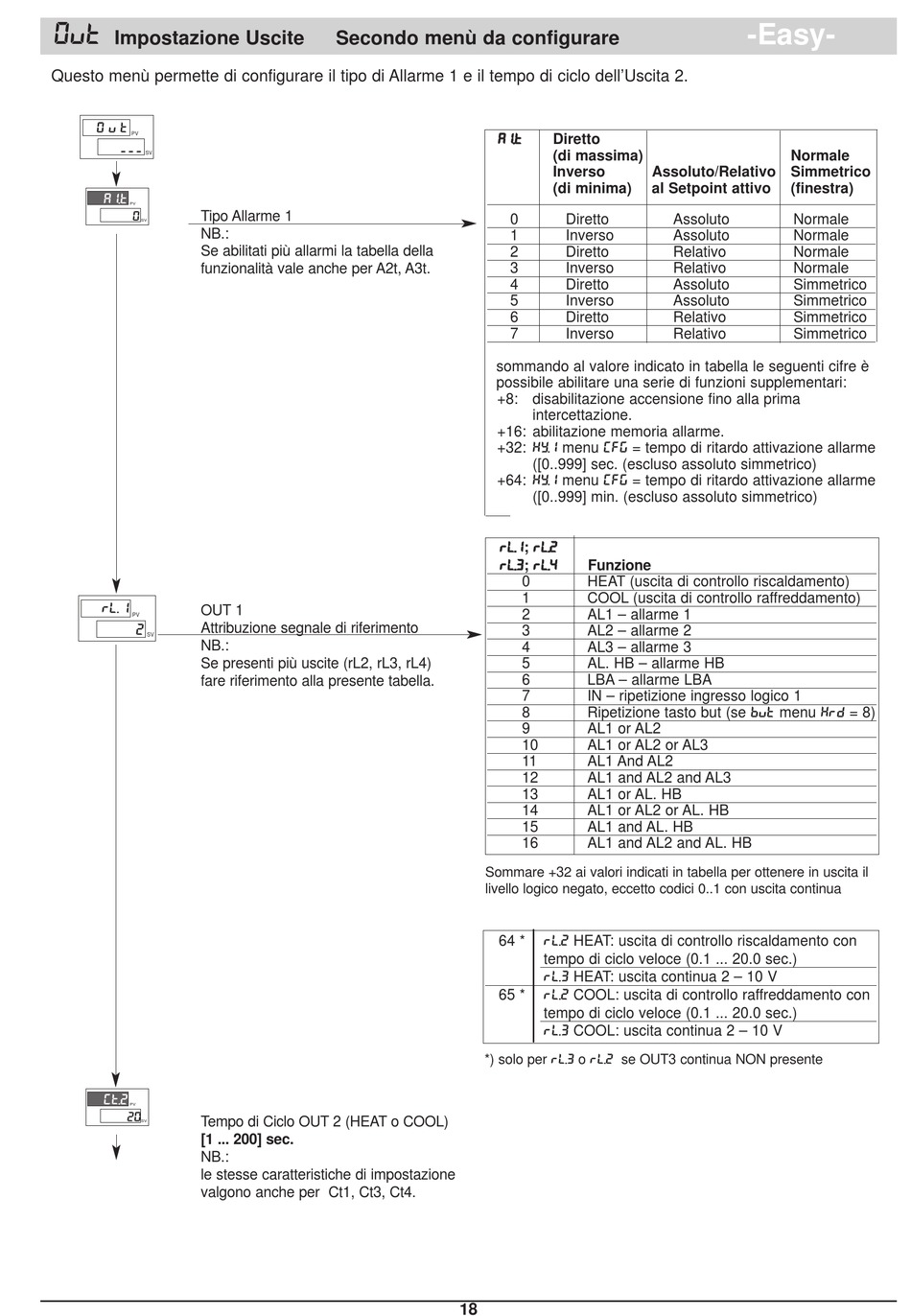

Impostazione Uscite
Questo menù permette di configurare il tipo di Allarme 1 e il tempo di ciclo dell'Uscita 2.
v
0 t
PV
---
SV
AI. t
PV
Tipo Allarme 1
0
SV
NB.:
Se abilitati più allarmi la tabella della
funzionalità vale anche per A2t, A3t.
r L. 1
OUT 1
PV
Attribuzione segnale di riferimento
2
SV
NB.:
Se presenti più uscite (rL2, rL3, rL4)
fare riferimento alla presente tabella.
Gt. 2
PV
20
Tempo di Ciclo OUT 2 (HEAT o COOL)
SV
[1 ... 200] sec.
NB.:
le stesse caratteristiche di impostazione
valgono anche per Ct1, Ct3, Ct4.
Secondo menù da configurare
A A 1 1 . . T T
sommando al valore indicato in tabella le seguenti cifre è
possibile abilitare una serie di funzioni supplementari:
+8: disabilitazione accensione fino alla prima
+16: abilitazione memoria allarme.
+32: KY. 1 menu [FG = tempo di ritardo attivazione allarme
+64: KY. 1 menu [FG = tempo di ritardo attivazione allarme
R R L L . . 1 1 ; R R L L . . 2 2
R R L L . . 3 3 ; R R L L . . 4 4
Sommare +32 ai valori indicati in tabella per ottenere in uscita il
livello logico negato, eccetto codici 0..1 con uscita continua
64 *
65 *
*) solo per RL. 3 o RL. 2 se OUT3 continua NON presente
18
Diretto
(di massima)
Inverso Assoluto/Relativo Simmetrico
(di minima) al Setpoint attivo
0 Diretto Assoluto
1 Inverso Assoluto
2 Diretto Relativo
3 Inverso Relativo
4 Diretto Assoluto
5 Inverso Assoluto
6 Diretto Relativo
7 Inverso Relativo
intercettazione.
([0..999] sec. (escluso assoluto simmetrico)
([0..999] min. (escluso assoluto simmetrico)
Funzione
0 HEAT (uscita di controllo riscaldamento)
1 COOL (uscita di controllo raffreddamento)
2 AL1 – allarme 1
3 AL2 – allarme 2
4 AL3 – allarme 3
5 AL. HB – allarme HB
6 LBA – allarme LBA
7 IN – ripetizione ingresso logico 1
8 Ripetizione tasto but (se BVT menu KRD = 8)
9 AL1 or AL2
10 AL1 or AL2 or AL3
11 AL1 And AL2
12 AL1 and AL2 and AL3
13 AL1 or AL. HB
14 AL1 or AL2 or AL. HB
15 AL1 and AL. HB
16 AL1 and AL2 and AL. HB
RL. 2 HEAT: uscita di controllo riscaldamento con
tempo di ciclo veloce (0.1 ... 20.0 sec.)
RL. 3 HEAT: uscita continua 2 – 10 V
RL. 2 COOL: uscita di controllo raffreddamento con
tempo di ciclo veloce (0.1 ... 20.0 sec.)
RL. 3 COOL: uscita continua 2 – 10 V
-Easy-
Normale
(finestra)
Normale
Normale
Normale
Normale
Simmetrico
Simmetrico
Simmetrico
Simmetrico
