Funzionamento Allarme HB

Questo tipo di allarme è condizionato dall'utilizzo dell'ingresso da trasformatore amperometrico (T.A.).
Può segnalare variazioni di assorbimento nel carico discriminando il valore della corrente in ingresso amperometri-
co nel campo (0 ... HS.2). Viene abilitato tramite codice di configurazione (AL.n); in questo caso il valore di inter-
cettazione dell'allarme è espresso in punti scala HB.
Tramite il codice Hb.F (fase "Out") si seleziona il tipo di funzionamento e l'uscita di controllo associata.
L'impostazione della soglia d'allarme è A.Hb.
L'allarme HB diretto interviene nel caso in cui il valore dell'ingresso amperometrico si trova sotto la soglia imposta-
ta per Hb.t secondi complessivi di tempo di "ON" dell'uscita selezionata.
L'allarme HB si può attivare solo con tempi di ON superiori a 0.4 secondi (esclude l'uscita continua).
La funzionalità dell'allarme HB prevede il controllo della corrente di carico anche nell'intervallo di OFF del tempo di
ciclo dell'uscita selezionata: se per Hb.t secondi complessivi di stato di OFF dell'uscita la corrente misurata supera
circa il 12,5% del fondo scala impostato (parametro HS.2 in InP), l'allarme HB diventa attivo.
Il reset dell'allarme avviene automaticamente se si elimina la condizione che lo ha provocato.
Una impostazione della soglia A.Hb = 0 disabilita entrambi i tipi di allarme HB con diseccitazione del relè associato.
L'indicazione della corrente di carico è visualizzata selezionando la voce In.2. (livello 1).
NOTA: i tempi di ON/OFF si riferiscono al tempo di ciclo impostato dell'uscita selezionata.
L'allarme Hb_F = 3 (7) continuo è attivo per un valore della corrente di carico inferiore alla soglia impostata; è dis-
abilitato se il valore dell'uscita di riscaldamento (raffreddamento) è minore al 3%.

Funzionamento tipo HOLD

Il valore d'ingresso e le intercettazioni rimangono "congelate" per il tempo nel quale l'ingresso logico é attivo.
Attivando l'ingresso di Hold con la variabile a valore inferiore alla soglia delle intercettazioni, un reset della memo-
ria di intercettazione provoca la diseccitazione di tutti i relé eccitati e il reset della memoria di tutti gli allarmi.

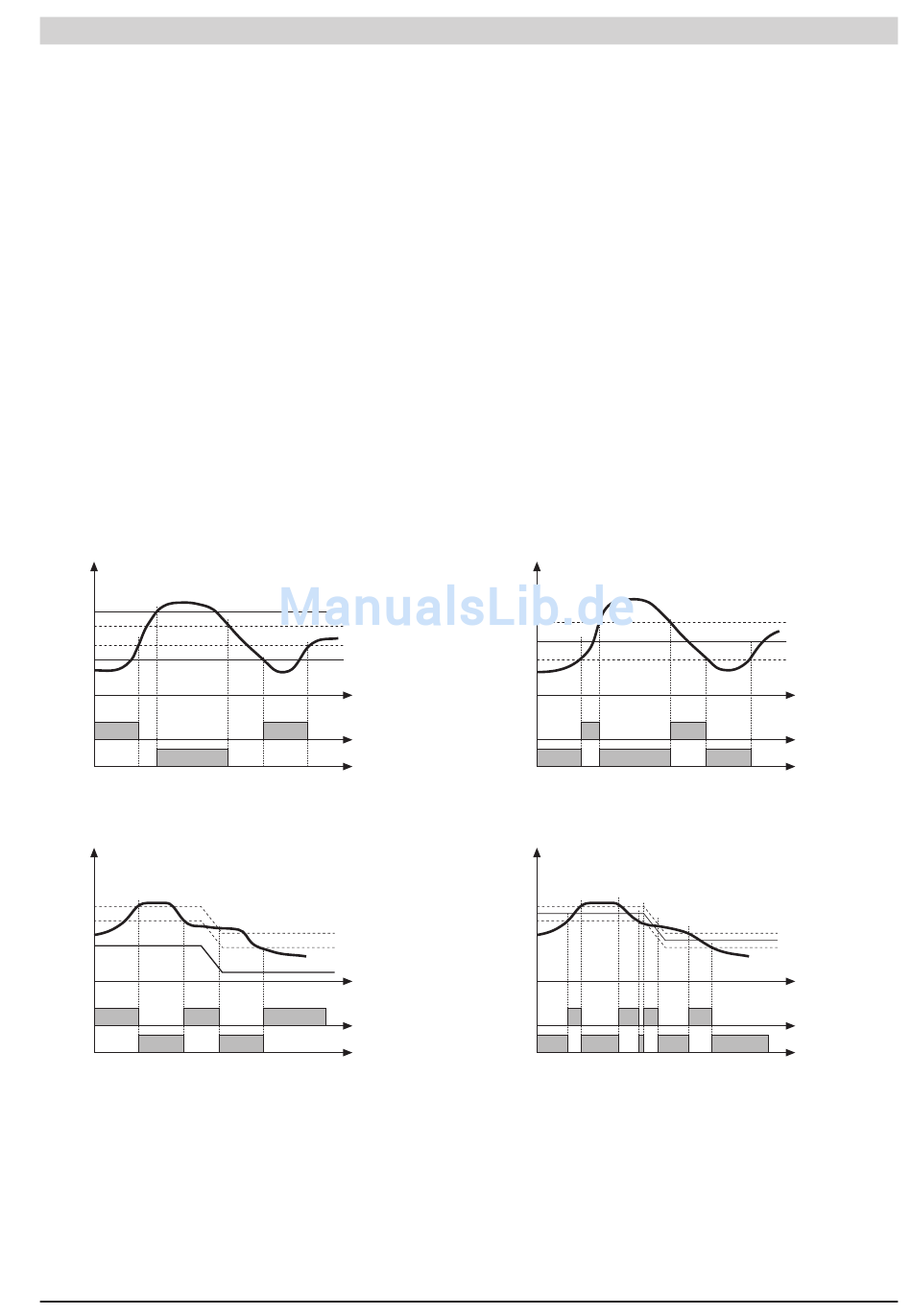

Allarmi

Allarme assoluto di tipo normale
AL2
AL1
(*)
allarme 1
allarme 2
Per AL1 allarme assoluto inverso (di minima) con Hyst 1 positiva, AL1 t = 1
(*) = OFF se esiste disabilitazione all'accensione
Per AL2 allarme assoluto diretto (di massima) con Hyst 2 negativa, AL2 t = 0
Allarme relativo al setpoint di tipo normale
SP+AL1
SP
inverso
diretto
Per AL1 allarme relativo inverso normale con isteresi Hyst 1 negativa, AL1 t = 3
Per AL1 allarme relativo diretto normale con isteresi Hyst 1 negativa, AL1 t = 2

Azioni di Controllo

Azione Proporzionale:
azione in cui il contributo sull'uscita è proporzionale alla deviazione in ingresso (Deviazione è lo scostamento fra
variabile regolata e valore desiderato).
Azione Derivativa:
azione in cui il contributo sull'uscita è proporzionale alla velocità di variazione della deviazione in ingresso.
Azione Integrale:
azione in cui il contributo sull'uscita è proporzionale all'integrale nel tempo della deviazione di ingresso.

Note Applicative

AL2 + Hyst2
AL1
AL1 + Hyst1
tempo
inverso
diretto
Per AL1 allarme assoluto inverso simmetrico con isteresi Hyst 1, AL1 t = 5
Per AL1 allarme assoluto diretto simmetrico con isteresi Hyst 1, AL1 t = 4
* Isteresi minima = 2 Punti Scala
SP+AL1
SP-AL1
Hyst1
tempo
inverso
diretto
Per AL1 allarme relativo inverso simmetrico con isteresi Hyst 1, AL1 t = 7
Per AL1 allarme relativo diretto simmetrico con isteresi Hyst 1, AL1 t = 6
31
Allarme assoluto di tipo simmetrico
Allarme relativo al setpoint di tipo simmetrico
SP
AL1 + [ Hyst1* ]
AL1 - [ Hyst1* ]
tempo
tempo
