Fonctionnement Alarme HB

Ce type d'alarme nécessite l'option entrée ampèremétrique pour transformateur d'intensité (T.I.).
Il indique les variations de courant dans la charge dans la plage (0...HS.2). Il est validé au moyen d'un paramètre
de configuration (AL.n); la valeur de dépassement du seuil de l'alarme est exprimée en points d'échelle HB.
Avec le paramètre Hb.F (Phase "Out"), on sélectionne le type de fonctionnement et la sortie de régulation associée.
La programmation du seuil d'alarme se fait par A.Hb.
L'alarme HB directe intervient ,après un délai réglé par le paramètre Hb.t dans le cas où la valeur de l'entrée de
courant se trouve au-dessous du seuil programmé pendant la phase "ON" de la sortie régulation.
L'alarme HB ne peut être activée qu'avec des temps de ON supérieurs à 0,4 secondes (exclusion de la sortie
continue). La fonctionnalité de l'alarme HB prévoit le contrôle du courant de charge même dans pendant la phase
OFF de la sortie régulation: si le courant mesuré dépasse de 12,5% la valeur maximale de d'échelle (parametre HS.2
en InP) pendant la phase OFF de la sortie, l'alarme HB devient active.
Le reset de l'alarme a lieu automatiquement si on élimine la condition l'ayant générée.
Une programmation du seuil A.Hb à 0 inhibe les deux types d'alarme HB avec désactivation du relais associé.
L'indication du courant de charge est affichée si on sélectionne l'option In.2. (niveau 1).
REMARQUE: les temps de ON/OFF se rapportent au temps de cycle programmé de la sortie sélectionnée.
L'alarme Hb_F = 3 (7), pour sortie continue, est active pour une valeur du courant de charge inférieure au seuil
programmé; elle est inhibée si la valeur de la sortie de chauffage (refroidissement) est inférieure à 3%.

Fonctionnement type HOLD

La valeur d'entrée et les alarmes restent figées pendant le temps durant lequel l'entrée logique est active.
En activant l'entrée de Hold avec la variable à une valeur inférieure au seuil des interceptions, une R.À.Z. de la
mémoire d'alarme provoque la désexcitation de tous les relais excités et la R.À.Z. de la mémoire de toutes les

alarmes.

Alarmes

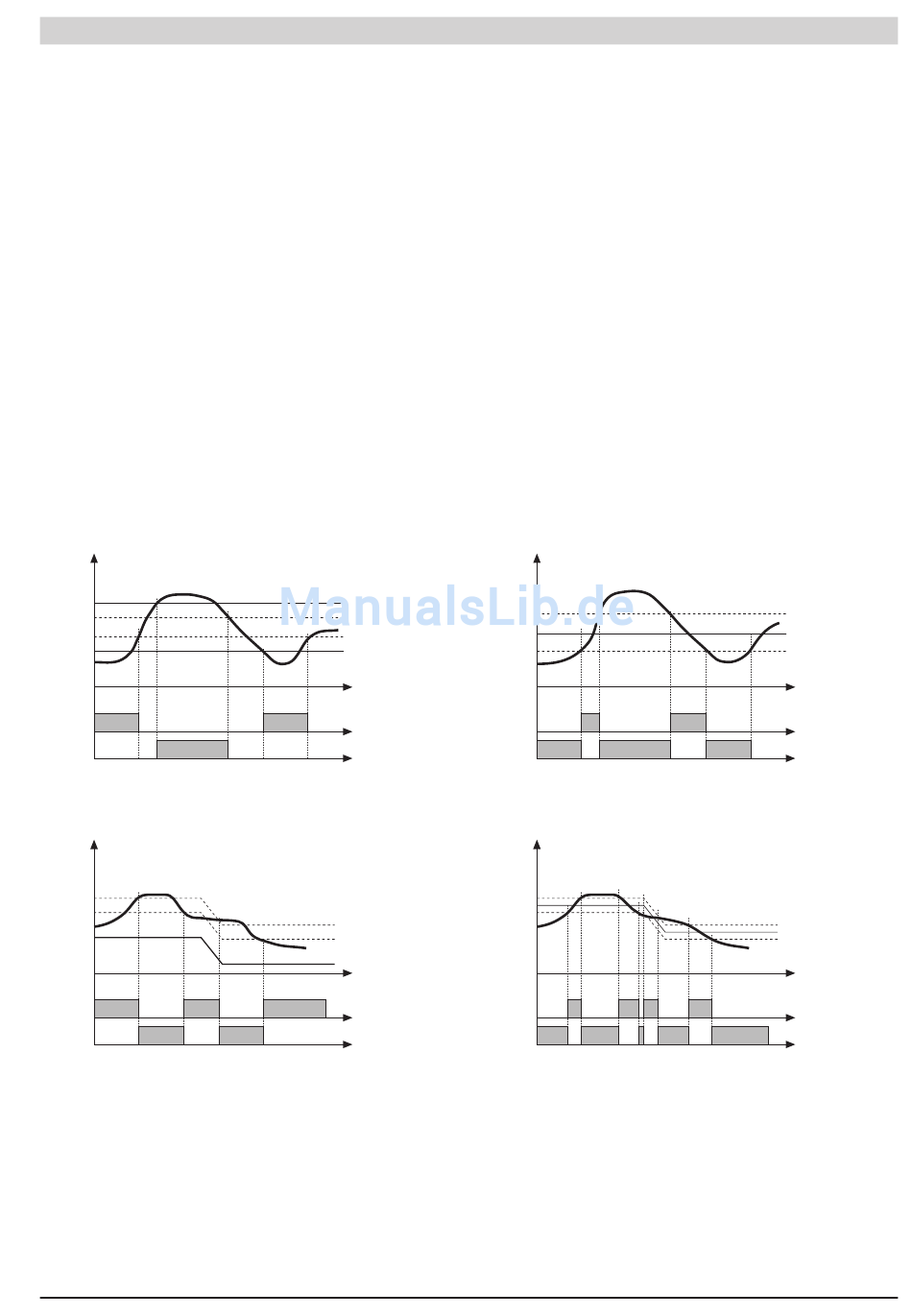

Alarme absolue du type normal
AL2
AL1
(*)
alarme 1
alarme 2
Pour AL1 alarme absolue inverse (valeur mini) avec Hyst 1 positive, AL1 t = 1
(*) = OFF s'il existe une inhibition à la mise en marche
Pour AL2 alarme absolue directe (valeur maxi) avec Hyst 2 négative, AL2 t = 0
Alarme asservie à la consigne du type normal
SP+AL1
SP
inverse
directe
Pour AL1 alarme asservie inverse normale avec hystérésis Hyst 1 négative, AL1 t = 3
Pour AL1 alarme asservie directe normale avec hystérésis Hyst 1 négative, AL1 t = 2
Actions de régulation
Action Proportionelle:
action dans laquelle la contribution sur la sortie est proportionnelle à l'écart en entrée (à savoir l'écart entre la
mesure et la consigne).
Action Dérivée:
action dans laquelle la contribution sur la sortie est proportionnelle à la vitesse de variation de l'écart en entrée.
Action Intégrale:
action dans laquelle la contribution sur la sortie est proportionnelle à l'intégrale dans le temps de l'écart en entrée.

Notes d'application

AL2 + Hyst2
AL1
AL1 + Hyst1
temps
inverse
directe
Pour AL1 alarme absolue inverse symétrique avec hystérésis Hyst 1, AL1 t = 5
Pour AL1 alarme absolue directe symétrique avec hystérésis Hyst 1, AL1 t = 4
* Hystérésis minimum = 2 points d'echelle
SP+AL1
SP-AL1
Hyst1
temps
inverse
directe
Pour AL1 alarme asservie inverse symétrique avec hystérésis Hyst 1, AL1 t = 7
Pour AL1 alarme asservie directe symétrique avec hystérésis Hyst 1, AL1 t = 6
150
Alarme absolue du type symétrique
Alarme asservie à la consigne du type symétrique
SP
AL1 + [ Hyst1* ]
AL1 - [ Hyst1* ]
temps
temps
