6 Warmwasserbereitung
die um ein Vielfaches höher sind als der Energieverlust
des Speichers.
Im Heizwasseranschluss ist auf jeden Fall ein Rück-
schlagventil vorzusehen, um ein unkontrolliertes Aufhei-
zen oder Abkühlen des Speichers zu vermeiden.
Die Anlage muss mit einem bauteilgeprüften, zum Spei-
cher hin nicht absperrbaren Sicherheitsventil ausgerüs-
tet sein. Es dürfen zwischen Speicher und
Sicherheitsventil keine Verengungen, wie z. B. Schmutz-
fänger, eingebaut werden.
Um den Druck im Speicher nicht unzulässig ansteigen zu
lassen, muss beim Aufheizen des Speichers aus dem Si-
cherheitsventil Wasser austreten. Der Ablauf des Sicher-
heitsventils muss frei und ohne Verengung über einem
Ablauf münden. Das Sicherheitsventil ist an einer gut zu-
gänglichen und beobachtbaren Stelle anzubringen. Am
Ventil oder in seiner unmittelbaren Nähe ist ein Schild
mit der Aufschrift „Während des Beheizens kann Wasser
aus der Abblaseleitung austreten! Nicht verschließen!"
anzubringen.
Die Abblaseleitung, vom Sicherheitsventil zum Ablauf,
muss mindestens in der Größe des Sicherheitsventil-
Austrittquerschnitts ausgeführt sein. Werden aus zwin-
genden Gründen mehr als zwei Bögen oder eine Länge
von mehr als 2 m erforderlich, so muss die gesamte Ab-
laufleitung eine Nennweite größer ausgeführt werden.
Mehr als drei Bögen oder eine Länge über 4 m ist unzu-
lässig. Die Ablaufleitung hinter dem Auffangtrichter
muss mindestens den doppelten Querschnitt des Venti-
leintritts aufweisen. Das Sicherheitsventil darf einen An-
sprechdruck von 10 bar nicht überschreitet.
Um Wasserverlust über das Sicherheitsventil zu vermei-
den, kann ein für Trinkwasser geeignetes Ausdehnungs-
gefäß eingebaut werden. Das Ausdehnungsgefäß muss
in der Kaltwasserleitung zwischen Speicher und Sicher-
heitsbaugruppe eingebaut werden. Dabei muss das Aus-
dehnungsgefäß bei jeder Wasserzapfung mit
Trinkwasser durchströmt werden.
Um einen Rückfluss des erwärmten Wassers in die Kalt-
wasserleitung zu verhindern, muss ein Rückschlagventil
(Rückflussverhinderer) eingebaut werden. Wenn der Ru-
hedruck des Wassernetzes 80 % des Ansprechdruckes
des Sicherheitsventils überschreiten kann, ist in der An-
schlussleitung ein Druckminderer erforderlich. Für War-
tungszwecke sind in den Wasser- und Heizwasserrohren
Absperrventile und an der Kaltwasseranschlussleitung
eine Entleerungsmöglichkeit erforderlich.
88
6.1 Warmwasserspeicher SH290 RW, SH370
RW und SH400 RW
6.1.1 Ausstattungsübersicht
Individuelle Anforderungen an den täglichen Wasser-
bedarf können beim Einsatz einer Buderus-Wärmepum-
pe kombiniert mit einem der hochwertigen
Warmwasserspeicher optimal erfüllt werden.
Warmwasserspeicher sind erhältlich mit einem Inhalt
von 290 l, 370 l oder 400 l.
Die maximale Speicherladeleistung der Wärmepumpe
darf die in Tabelle 36 angegebenen Werte nicht über-
schreiten. Die Überschreitung der Leistungsangaben
führt zu einer hohen Takthäufigkeit der Wärmepumpe
und verlängert u. a. die Ladezeit um ein Vielfaches.

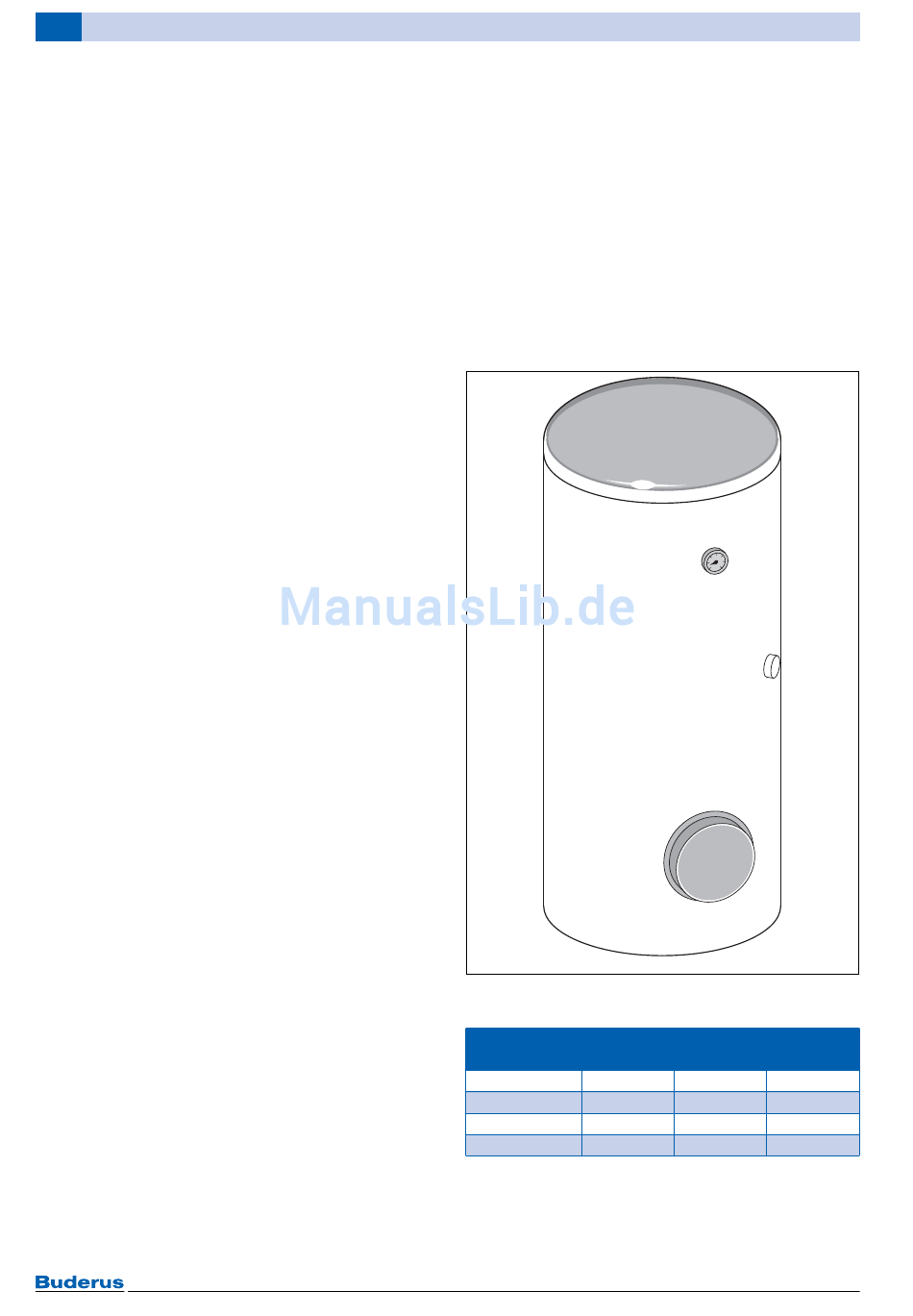

Bild 86 Warmwasserspeicher SH290 RW, SH370 RW und
SH400 RW
Wärmepumpe
Logatherm SH290 RW
WPL 6 AR E/B +
WPL 8 AR E/B +
WPL 11 AR E/B +
WPL 14 AR E/B +
Tab. 35 Kombinationsmöglichkeiten Warmwasser-
speicher und Wärmepumpe Logatherm
+ kombinierbar
– nicht kombinierbar
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
6 720 619 235-84.1il
Warmwasserspeicher
SH370 RW SH400 RW
– –
+ –
+ +
+ +
