7.3.2

Abmessungen und technische Daten

1
3
5
7
9
11
13
15
16
18

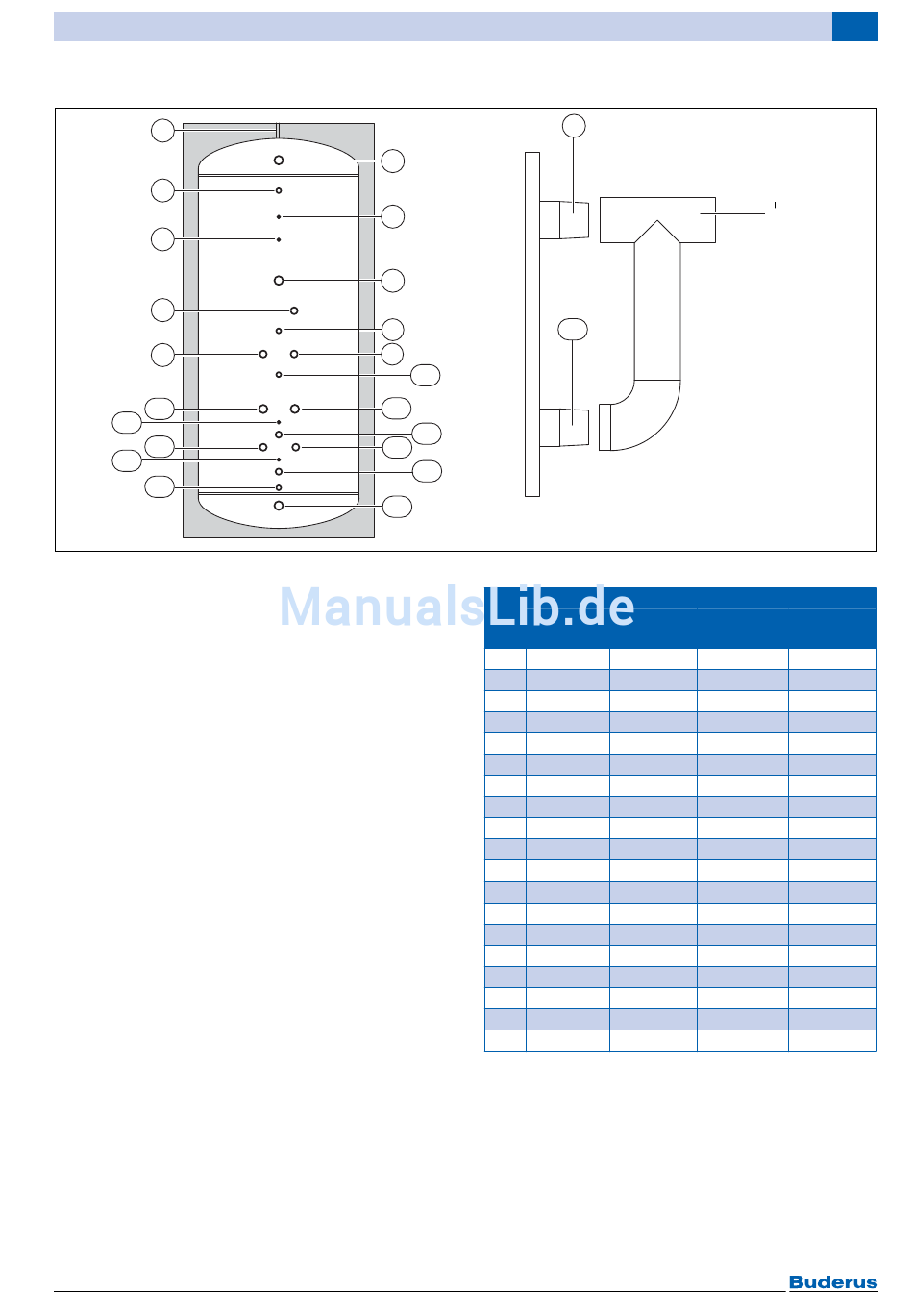

Bild 104 Anschlüsse mit Abmessungen KNW...EW/2
[1] Entlüftung
[2] Vorlauf externer Zuheizer
[3] Warmwasserentnahme
[4] Tauchhülse (Warmwasser-Temperaturfühler)
[5] Tauchhülse
[6] Muffe für elektrischen Zuheizer
[7] Rücklauf Wärmepumpe Warmwasser
[8] Anschluss-Set Zirkulation oben
[9] Vorlauf Heizkreis oder Vorlauf Wärmepumpe, Hei-
zung und Warmwasser (austauschbar)
[10] Anschluss-Set Zirkulation unten
[11] Muffe für elektrischen Zuheizer
[12] Muffe für elektrischen Zuheizer
[13] Tauchhülse (Rücklauftemperaturfühler)
[14] Vorlauf Wärmetauscher (Solar)
[15] Rücklauf Heizkreis oder Rücklauf Wärmepumpe,
Heizung und Warmwasser (austauschbar)
[16] Tauchhülse (Solar)
[17] Rücklauf Wärmetauscher (Solar)
[18] Kaltwasser
[19] Rücklauf externer Zuheizer (Entleerung)
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
2
4
6
8
9
10
12
14
15
17
19
KNW 600 EW/2
Pos. Anschluss
1 Rp ½
2 Rp 1 ½
3 R 1
4 Ø 17,2
5 Ø 17,2
6 Rp 1 ½
7 Rp 1 ¼
8 R 1
9 Rp 1 ¼
10 R 1
11 Rp 1 ½
12
13 Ø 17,2
14 Rp 1
15 Rp 1 ¼
16 Ø 17,2
17 Rp 1
18 R 1
19 Rp 1 ½
Tab. 41 Abmessungen der Anschlüsse
Pufferspeicher
8
10
KNW 830 EW/2
Höhe
in mm Anschluss
1865 mm Rp ½
1740 mm Rp 1 ½
1587 mm R 1
1480 mm Ø 17,2
1250 mm Ø 17,2
1005 mm Rp 1 ½
910 mm Rp 1 ¼
850 mm R 1
765 mm Rp 1 ¼
680 mm R 1
580 mm Rp 1 ½
– –
525 mm Ø 17,2
465 mm Rp 1
420 mm Rp 1 ¼
400 mm Ø 17,2
340 mm Rp 1
250 mm R 1
160 mm Rp 1 ½
7
1 IG
6 720 808 227-01.1T
Höhe
in mm
1905 mm
1770 mm
1650 mm
1530 mm
1430 mm
1270 mm
1140 mm
1080 mm
995 mm
910 mm
755 mm
– –
665 mm
615 mm
540 mm
440 mm
340 mm
270 mm
170 mm
103
