3 Planung und Auslegung von Wärmepumpen
Folgende Abstände müssen bei einem Streifenfunda-
ment berücksichtigt werden, damit die Montage des In-
stallationspaketes INPA und der Abdeckhaube für das
INPA problemlos möglich sind.
Wärmepumpe
WPL 6 AR 510 mm
WPL 8 AR
WPL 11 AR 680 mm
WPL 14 AR
Tab. 12
1
5
6

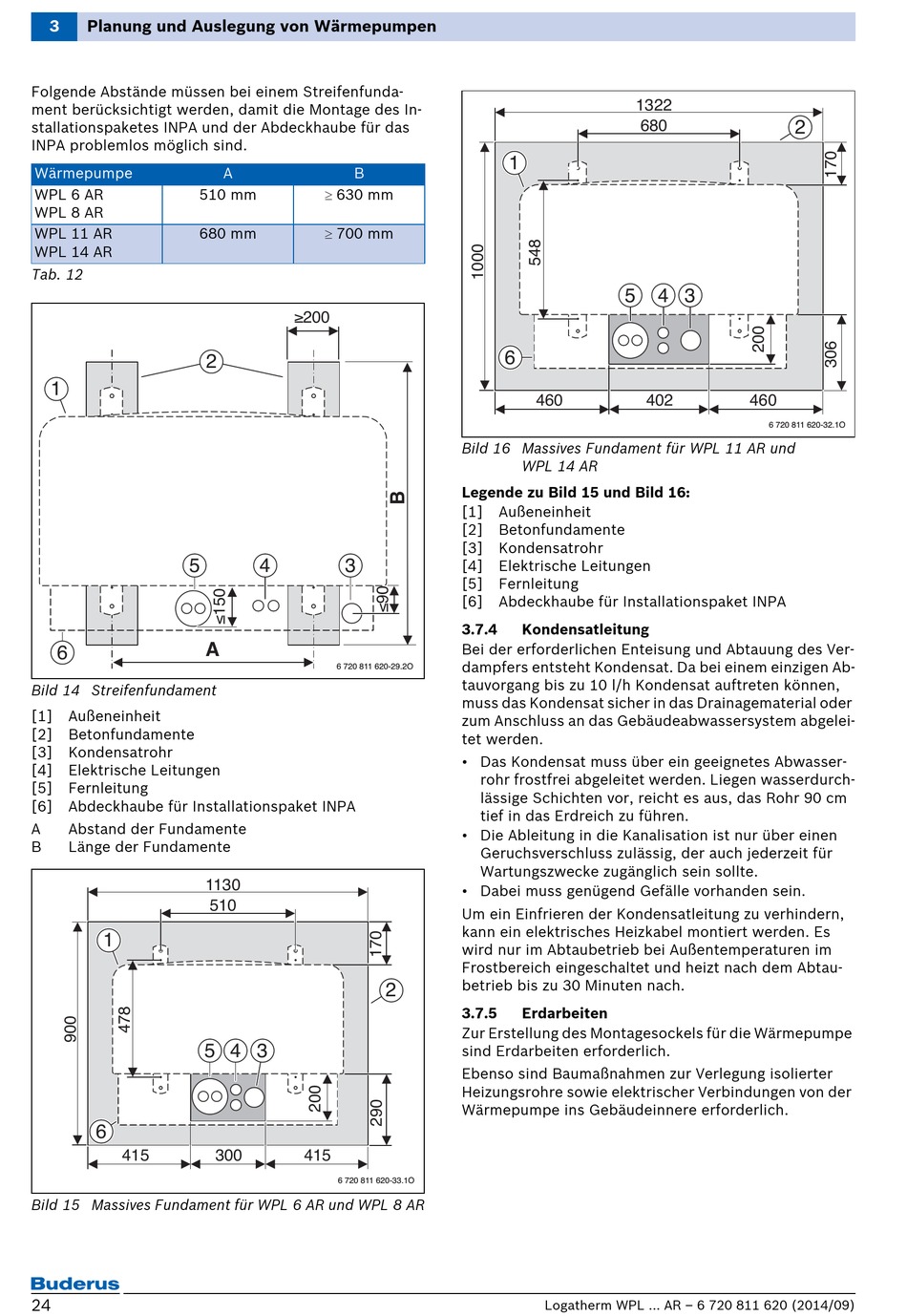

Bild 14 Streifenfundament
[1] Außeneinheit
[2] Betonfundamente
[3] Kondensatrohr
[4] Elektrische Leitungen
[5] Fernleitung
[6] Abdeckhaube für Installationspaket INPA
A Abstand der Fundamente
B Länge der Fundamente
1
6
415
Bild 15 Massives Fundament für WPL 6 AR und WPL 8 AR
24
A B
630 mm
700 mm
≥200
2
4 3
A
6 720 811 620-29.2O
1130
510
5 4 3
300 415
6 720 811 620-33.1O
1
6
460
Bild 16 Massives Fundament für WPL 11 AR und
WPL 14 AR
Legende zu Bild 15 und Bild 16:
[1] Außeneinheit
[2] Betonfundamente
[3] Kondensatrohr
[4] Elektrische Leitungen
[5] Fernleitung
[6] Abdeckhaube für Installationspaket INPA
3.7.4

Kondensatleitung

Bei der erforderlichen Enteisung und Abtauung des Ver-
dampfers entsteht Kondensat. Da bei einem einzigen Ab-
tauvorgang bis zu 10 l/h Kondensat auftreten können,
muss das Kondensat sicher in das Drainagematerial oder
zum Anschluss an das Gebäudeabwassersystem abgelei-
tet werden.
• Das Kondensat muss über ein geeignetes Abwasser-
rohr frostfrei abgeleitet werden. Liegen wasserdurch-
lässige Schichten vor, reicht es aus, das Rohr 90 cm
tief in das Erdreich zu führen.
• Die Ableitung in die Kanalisation ist nur über einen
Geruchsverschluss zulässig, der auch jederzeit für
Wartungszwecke zugänglich sein sollte.
• Dabei muss genügend Gefälle vorhanden sein.
Um ein Einfrieren der Kondensatleitung zu verhindern,
kann ein elektrisches Heizkabel montiert werden. Es
wird nur im Abtaubetrieb bei Außentemperaturen im
Frostbereich eingeschaltet und heizt nach dem Abtau-
betrieb bis zu 30 Minuten nach.
2
3.7.5

Erdarbeiten

Zur Erstellung des Montagesockels für die Wärmepumpe
sind Erdarbeiten erforderlich.
Ebenso sind Baumaßnahmen zur Verlegung isolierter
Heizungsrohre sowie elektrischer Verbindungen von der
Wärmepumpe ins Gebäudeinnere erforderlich.
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
1322
680 2
5 4 3
402 460
6 720 811 620-32.1O
