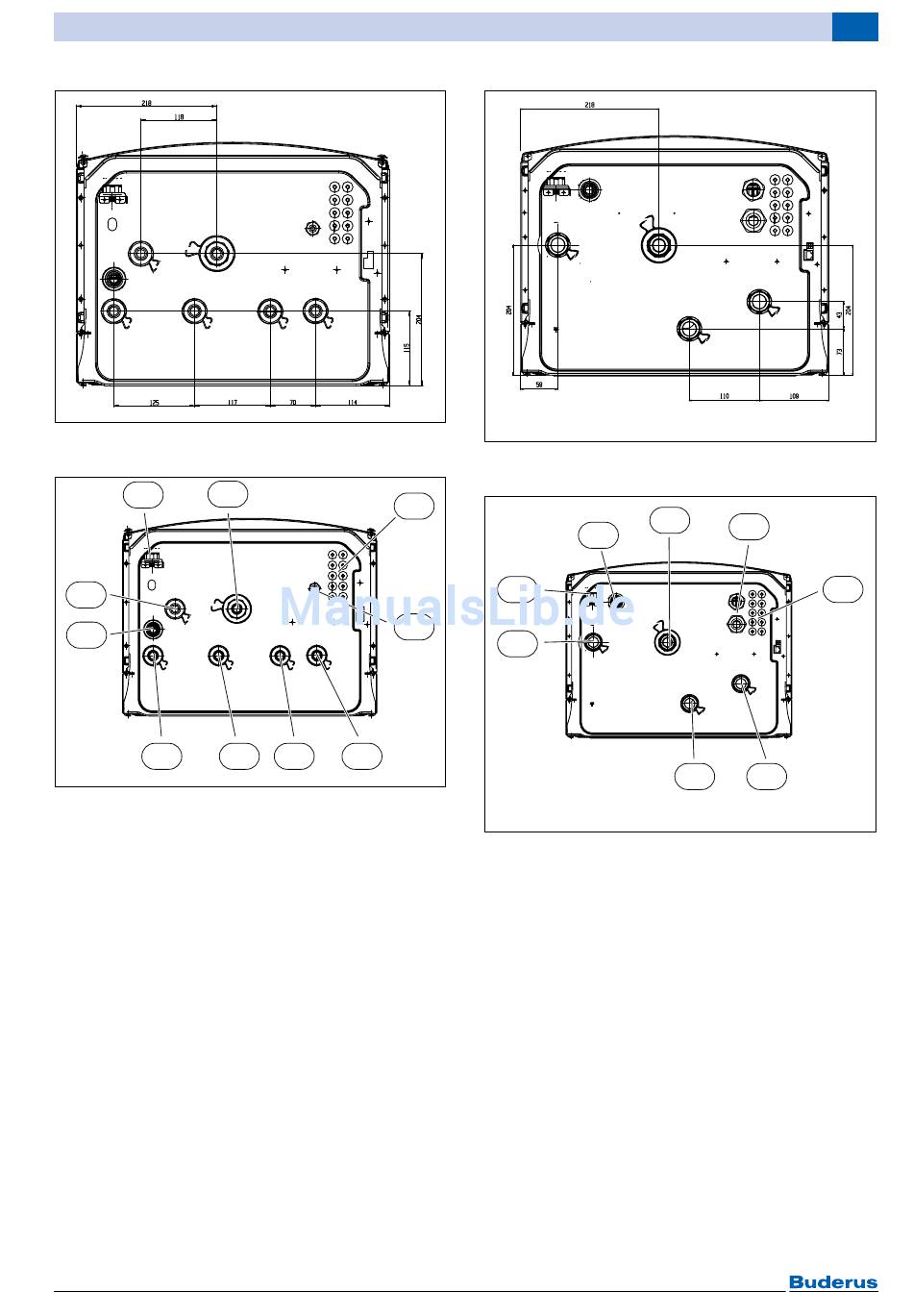

Bild 39 Modul WPL ... AR-B, Abmessungen in mm (An-
sicht von unten)
10
9
8
7
6
Bild 40 Modul WPL ... AR-B, Anschlüsse (Ansicht von un-
ten)
[1]
Kabeldurchführung für Fühler, CAN-BUS und EMS-
BUS
[2]
Kabeldurchführung für Stromeingang
[3]
Primärkreis von der Wärmepumpe (R 1)
[4]
Rücklauf zum externen Zuheizer (R 1)
[5]
Vorlauf vom externen Zuheizer (R 1)
[6]
Vorlauf zur Heizungsanlage (R 1)
[7]
Überdruckablauf vom Sicherheitsventil (Ø 32 mm)
[8]
Primärkreis zur Wärmepumpe (R 1)
[9]
Manometer
[10] Rücklauf aus der Heizungsanlage (Rp 1)
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
5
4
3
Komponenten der Wärmepumpenanlage
Bild 41 Modul WPL ... AR-E, Abmessungen in mm (An-
sicht von unten)
1
7
2
6
Bild 42 Modul WPL ... AR-E, Anschlüsse (Ansicht von un-
ten)
[1]
Rücklauf aus der Heizungsanlage (Rp 1)
[2]
Kabeldurchführung für Fühler, CAN-BUS und EMS-
BUS
[3]
Kabeldurchführung für Stromeingang
[4]
Primärpumpeneingang von der Wärmepumpe (R 1)
[5]
Primärpumpenausgang zur Wärmepumpe (R 1)
[6]
Vorlauf zur Heizungsanlage (R 1)
[7]
Manometer
[8]
Überdruckablauf vom Sicherheitsventil (Ø 32 mm)
1
2
8
5
4
4
6 720 809 064-12.1I
3
6 720 809 064-13.1I
