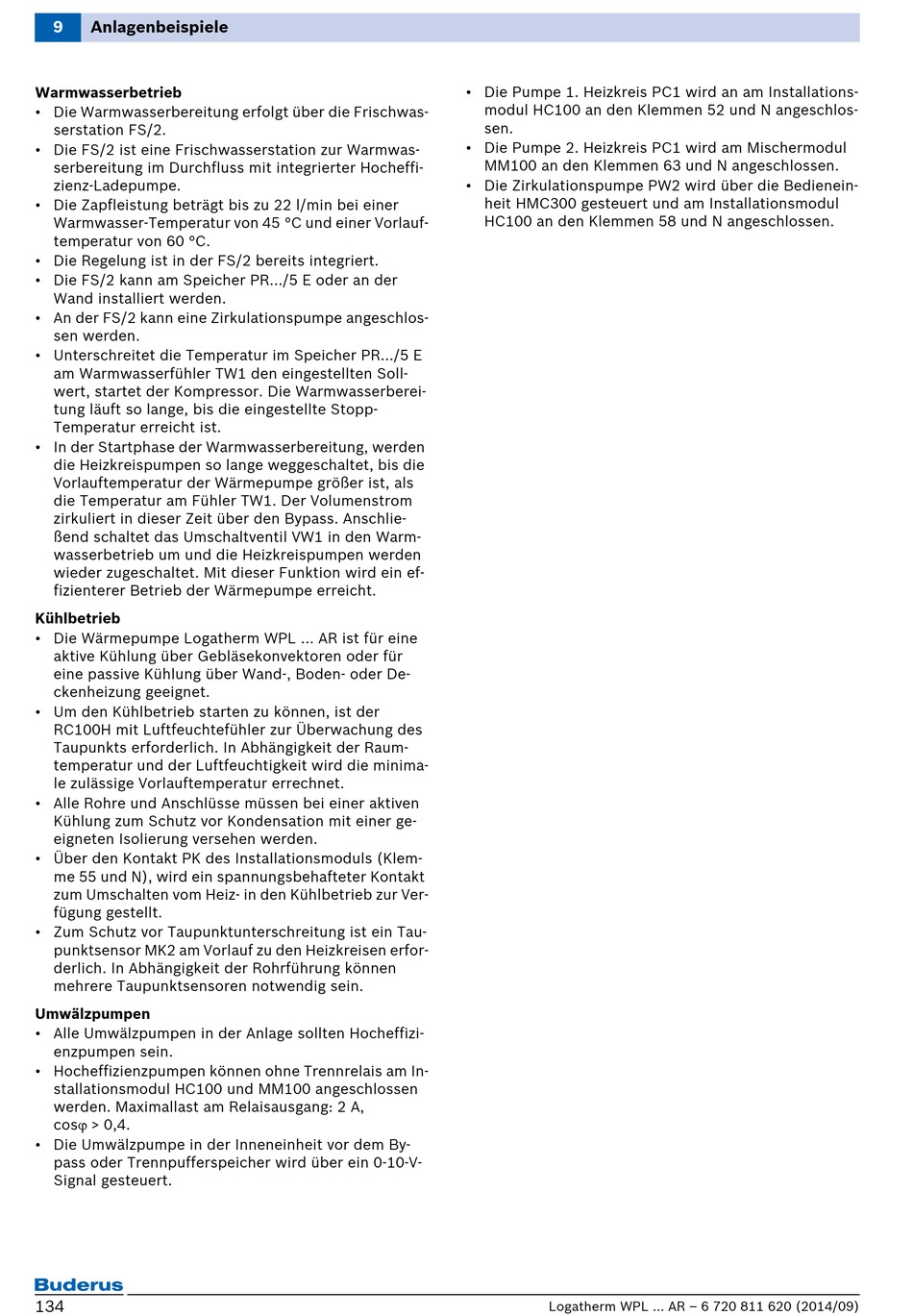

9 Anlagenbeispiele
Warmwasserbetrieb
• Die Warmwasserbereitung erfolgt über die Frischwas-
serstation FS/2.
• Die FS/2 ist eine Frischwasserstation zur Warmwas-
serbereitung im Durchfluss mit integrierter Hocheffi-
zienz-Ladepumpe.
• Die Zapfleistung beträgt bis zu 22 l/min bei einer
Warmwasser-Temperatur von 45 °C und einer Vorlauf-
temperatur von 60 °C.
• Die Regelung ist in der FS/2 bereits integriert.
• Die FS/2 kann am Speicher PR.../5 E oder an der
Wand installiert werden.
• An der FS/2 kann eine Zirkulationspumpe angeschlos-
sen werden.
• Unterschreitet die Temperatur im Speicher PR.../5 E
am Warmwasserfühler TW1 den eingestellten Soll-
wert, startet der Kompressor. Die Warmwasserberei-
tung läuft so lange, bis die eingestellte Stopp-
Temperatur erreicht ist.
• In der Startphase der Warmwasserbereitung, werden
die Heizkreispumpen so lange weggeschaltet, bis die
Vorlauftemperatur der Wärmepumpe größer ist, als
die Temperatur am Fühler TW1. Der Volumenstrom
zirkuliert in dieser Zeit über den Bypass. Anschlie-
ßend schaltet das Umschaltventil VW1 in den Warm-
wasserbetrieb um und die Heizkreispumpen werden
wieder zugeschaltet. Mit dieser Funktion wird ein ef-
fizienterer Betrieb der Wärmepumpe erreicht.
Kühlbetrieb
• Die Wärmepumpe Logatherm WPL ... AR ist für eine
aktive Kühlung über Gebläsekonvektoren oder für
eine passive Kühlung über Wand-, Boden- oder De-
ckenheizung geeignet.
• Um den Kühlbetrieb starten zu können, ist der
RC100H mit Luftfeuchtefühler zur Überwachung des
Taupunkts erforderlich. In Abhängigkeit der Raum-
temperatur und der Luftfeuchtigkeit wird die minima-
le zulässige Vorlauftemperatur errechnet.
• Alle Rohre und Anschlüsse müssen bei einer aktiven
Kühlung zum Schutz vor Kondensation mit einer ge-
eigneten Isolierung versehen werden.
• Über den Kontakt PK des Installationsmoduls (Klem-
me 55 und N), wird ein spannungsbehafteter Kontakt
zum Umschalten vom Heiz- in den Kühlbetrieb zur Ver-
fügung gestellt.
• Zum Schutz vor Taupunktunterschreitung ist ein Tau-
punktsensor MK2 am Vorlauf zu den Heizkreisen erfor-
derlich. In Abhängigkeit der Rohrführung können
mehrere Taupunktsensoren notwendig sein.
Umwälzpumpen
• Alle Umwälzpumpen in der Anlage sollten Hocheffizi-
enzpumpen sein.
• Hocheffizienzpumpen können ohne Trennrelais am In-
stallationsmodul HC100 und MM100 angeschlossen
werden. Maximallast am Relaisausgang: 2 A,
cos > 0,4.
• Die Umwälzpumpe in der Inneneinheit vor dem By-
pass oder Trennpufferspeicher wird über ein 0-10-V-
Signal gesteuert.
134
• Die Pumpe 1. Heizkreis PC1 wird an am Installations-
modul HC100 an den Klemmen 52 und N angeschlos-
sen.
• Die Pumpe 2. Heizkreis PC1 wird am Mischermodul
MM100 an den Klemmen 63 und N angeschlossen.
• Die Zirkulationspumpe PW2 wird über die Bedienein-
heit HMC300 gesteuert und am Installationsmodul
HC100 an den Klemmen 58 und N angeschlossen.
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
