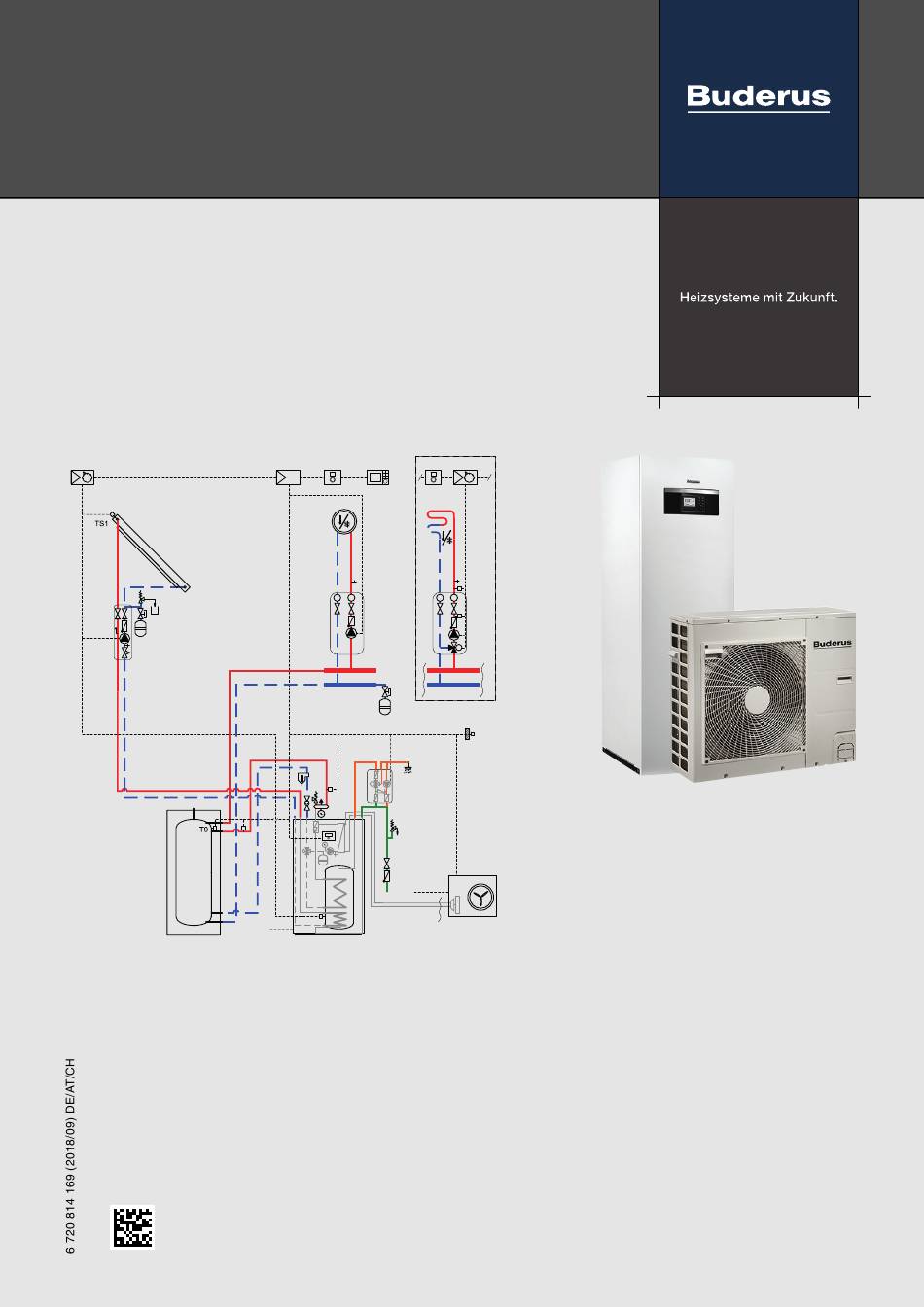

Anlagenbeispiel für den Fachbetrieb
Systemlösungen

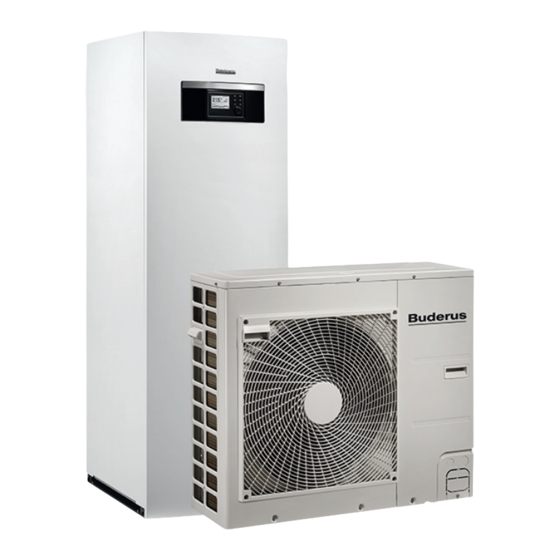

Logaplus WPLS.2-9S
• Split-Wärmepumpe WPLS.2 RTS mit integriertem Warmwasserspeicher zum Heizen
und Kühlen
• Inneneinheit als Tower mit integriertem Heizstab und Solar-Wärmetauscher
• Pufferspeicher Logalux P...5S
• Regelsystem HMC300 mit Raumregler RC100H
• 1 ungemischter Heizkreis
• Solaranlage (optional)
SM100
4
1
KS01
PS1
MK2
P...5
HC100
RC100 H
HMC300
RC100 H
1
5
1
T
T
T
PC1
V
T
PW2
MK2
400 /230 V AC
TS2
400V AC
WPLS...2 RTS
MM100
5
4
2
MC1
T
TC1
PC1
M
VC1
T1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Buderus Logaplus WPLS.2-9S
Inhaltszusammenfassung für Buderus Logaplus WPLS.2-9S
- Seite 1 Anlagenbeispiel für den Fachbetrieb Systemlösungen Logaplus WPLS.2-9S • Split-Wärmepumpe WPLS.2 RTS mit integriertem Warmwasserspeicher zum Heizen und Kühlen • Inneneinheit als Tower mit integriertem Heizstab und Solar-Wärmetauscher • Pufferspeicher Logalux P...5S • Regelsystem HMC300 mit Raumregler RC100H • 1 ungemischter Heizkreis •...
-
Seite 2: Anwendungsbereich
Solarmodul (optional, erforderlich bei dem Einsatz Wärmetauscher einer Solaranlage) • Pufferspeicher P...5S Vorlauftemperaturfühler • Regelsystem Logamatic EMS plus Außentemperaturfühler • Heizkreis-Set mit Stromsparpumpe HS Mischertemperaturfühler (optional, bei gemisch- tem Heizkreis) Kollektortemperaturfühler (optional, bei Solaranla- Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) -
Seite 3: Optionales Zubehör
RC100 H eingesetzt werden. Zusätzlich sind mindestens 2 Taupunktfüh- ler (MK2) erforderlich. Ein Taupunktfühler muss am Vorlauf des Innen- einheit und ein weiterer am Eingang des Pufferspeichers installiert werden (Bild 1, Seite 2). Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) - Seite 4 Rücklauf zur Solaranlage MK2 Taupunktfühler PC1 Heizkreis-/Kühlkreispumpe PW2 Zirkulationspumpe Wenn eine Zirkulationspumpe (PW2) angeschlossen werden soll, ist Taupunktfühler hierfür der Kaltwassereingang [2] zu verwenden. TW1 Warmwasser-Temperaturfühler (integriert) VW1 3-Wege-Umschaltventil (integriert) 2 Kappen bauseits montieren Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
- Seite 5 < 4,8 ≥ 6 Nicht erforderlich ≤ 4,8 ≥ 8 Nicht erforderlich ≥ 8 ≤ 5 7...8 ≤ 5 Tab. 1 Einstellung am Druckminderer in Abhängigkeit vom Ruhedruck und Ansprechdruck des Sicherheitsventils Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
-
Seite 6: Schaltplan Zum Anlagenbeispiel
Mindestquerschnitt von 2 × 2 × 0,75 mm² oder gleichwertig verwendet Gehäuse beidseitig erden werden. Alternativ können für die Verwendung im Freien zugelassene Twisted-Pair-Kabel mit einem Mindestquerschnitt von 0,75 mm² ver- Tab. 2 Zulässige Leitungslängen Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) - Seite 7 Leistungsgrößen voreingestellt. Kodierschalter für IDUS13.2 RT/RTS Installationsmodul HC100 Fernbedienung RC100(H) Adresseinstellung EMS-Modul (z. B. Heizkreis-, Schwimmbad-, Solarmodul) 9-kW-Elektro-Heizeinsatz IP-Modul (z. B. Internetschnittstelle webKM200) 9-kW-Elektro-Heizeinsatz CAN-BUS-Schnittstellenleiterplatte Anschlussklemmen der Außeneinheit Grundeinstellung Tab. 3 Adresseinstellungen Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
- Seite 8 Leitung zum Außentemperaturfühler T1 2 × (0,40 ... 0,75) 1) Bei Verwendung des EVU-Sperrsignals muss eine zusätzliche 230V-Leitung zur Inneneinheit gelegt werden, damit die Regelung trotz EVU-Sperre dauerhaft in Betrieb bleibt. Tab. 4 Elektrische Leitungen Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
-
Seite 9: Elektrischer Anschluss - Klemmenbelegung
HC100: 1, 2 ––– Außentemperaturfühler HC100: 3, 4 HC100: 3, 4 ––– Warmwasser-Temperaturfühler HC100: 5,6 HC100: 5,6 ––– Taupunktsensor HC100: 34, 35 HC100: 34, 35 ––– Tab. 5 Elektrischer Anschluss – Klemmenbelegung Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) -
Seite 10: Systemkonfiguration
Im Auslieferungszustand ist das Warmwassersystem aktiviert. Wenn kein Warmwassersystem installiert aber aktiviert ist, zeigt die Bedienein- heit eine Störung an. ▶ Wenn kein Warmwassersystem in der Anlage installiert ist, Warmwas- sersystem im Inbetriebnahme- oder Warmwassermenü deaktivieren. Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) - Seite 11 Zirkulationspumpe, PWM-Signal Heizungspumpe Pumpe der Heizungsanlage Relaisausgang Kühlbetrieb, 230 V ~ Zirkulationspumpe Vorlauftemperaturfühler Außentemperaturfühler Warmwasser-Temperaturfühler Temperaturfühler für Wärmeträgerrücklauf Temperaturfühler für Wärmeträgervorlauf Temperaturfühler Verflüssiger Temperaturfühler Verflüssigereingang (Außeneinheit) Temperaturfühler Verflüssigerausgang (Außeneinheit) 3-Wege-Ventil Heizung / Warmwasser Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
-
Seite 12: Übersicht Aller Anschlüsse Des Regelsystems
Pumpe thermische Desinfektion – Temperaturfühler Hydraulische Weiche Tab. 9 Übersicht der Klemmenbelegung Vorlauftemperaturfühler Mischer Heizkreis: • Anschlussklemme 43: Mischer auf • Anschlussklemme 44: Mischer zu Tab. 8 Übersicht der Klemmenbelegung Logaplus WPLS.2-9S – 6 720 814 169 (2018/09) - Seite 13 Komfortable Anlagenbedienung mit der Buderus App Buderus Konnektivität – nutzen Sie unser Angebot für Ihren Erfolg! • Begeistern Sie Ihren Kunden mit der innovativen Buderus-App für in- tuitive Bedienung sowie wichtige und auch nützliche Informationen. • Steigern Sie Ihre Effizienz im Tagesablauf und verschaffen Sie sich dadurch Wettbewerbsvorteile.
- Seite 14 Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektro-Heizeinsatz Tab. 11 Hydraulische Symbole Logaplus WPLS.2-9S – 6 720 814 169 (2018/09)
