9 Anlagenbeispiele
9.15 Logatherm WPL ... AR B, Gas-Brennwertgerät, Warmwasserspeicher, 1 ungemischter und
1 gemischter Heiz-/Kühlkreis
RC300
PZ
FW
Logalux SU

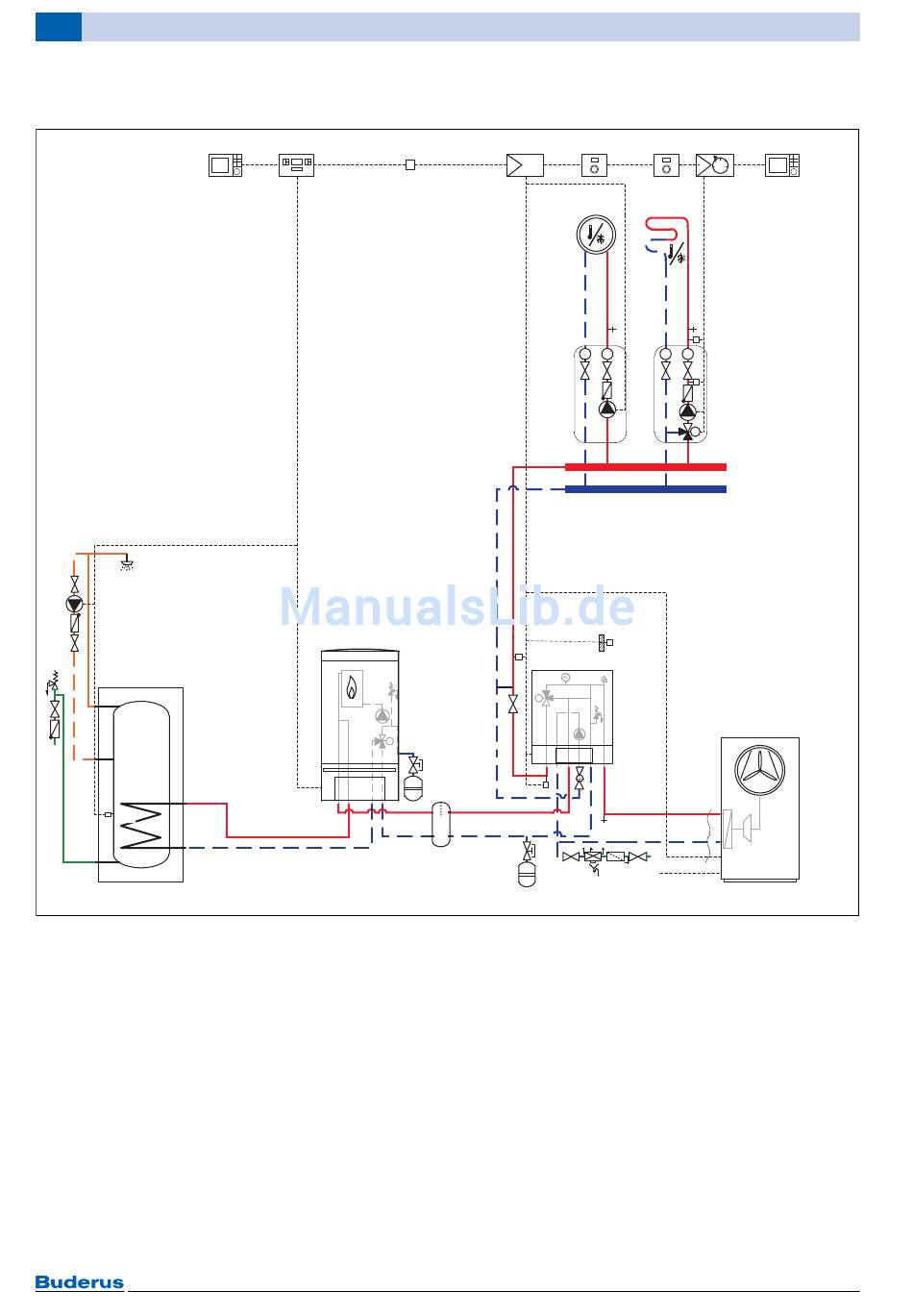

Bild 127 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] am Wärme-/Kälteerzeuger
[2] am Wärme-/Kälteerzeuger oder an der
Wand
[3] in der Station
[4] in der Station oder an der Wand
[5] an der Wand
BC25 Reglereinheit Gas-Brennwertgerät
FW Speichertemperaturfühler
GB172 Gas-Brennwertgerät Logamax plus
HC100 Installationsmodul Wärmepumpe
HMC300 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Taupunktfühler
MM100 Modul für gemischten Heizkreis
PC1 Pumpe Heiz-/Kühlkreis (Sekundärkreis)
150
BC25
2 1
R
Logamax plus GB172
HC100 RC100 H RC100 H
3 5
T T
PC1
T0
T1
MK2
Logatherm WPL 6-14 AR B
PZ Zirkulationspumpe
RC100H Fernbedienung mit Luftfeuchtefühler
RC300 Bedieneinheit
SU Warmwasserspeicher Logalux SU
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
VC1 3-Wege-Mischer
WPL ... AR B Luft-/Wasser Wärmepumpe Logatherm
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
MM100 HMC300
5 4 3
2
MC1
T T
TC1
PC1
VC1
M
400 /230 V AC
6 720 811 404-01.1T
