9 Anlagenbeispiele
9.11 Logatherm WPL ... AR E, wasserführender Kaminofen, Kombinationsspeicher, thermische Solar-
anlage, 1 gemischter Heizkreis
SM100
4
1
TS1
KS01
PS1
PW2
T
Logalux KNW...EW

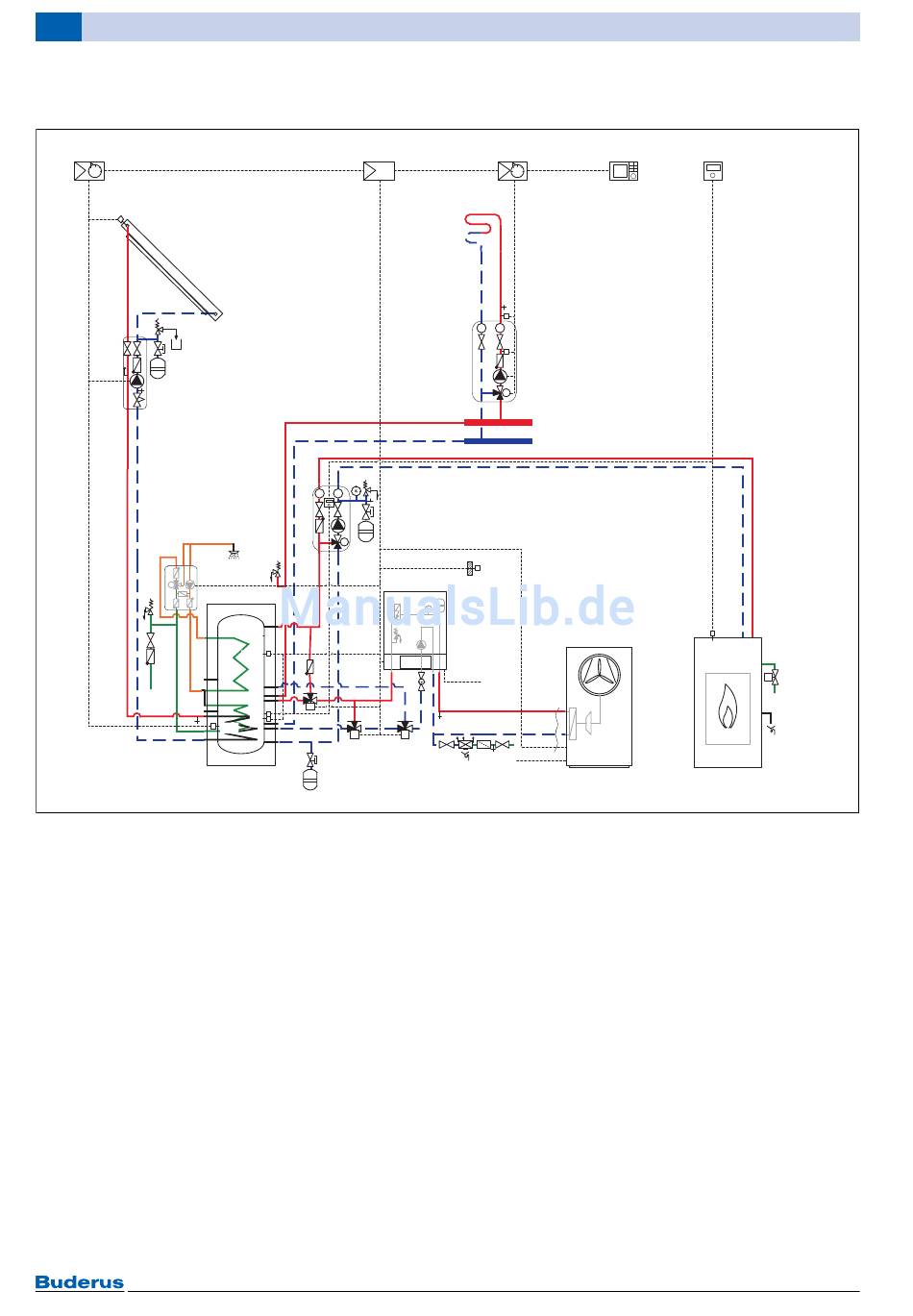

Bild 123 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] in der Station
[4] in der Station oder an der Wand
blueline... Kaminofen Logastyle
FP Temperaturfühler Speicher
FK Temperaturfühler Kessel
HC100 Installationsmodul Wärmepumpe
HMC300 Bedieneinheit
KNW ... EW Kombinationsspeicher für Wärmepumpen
KS01 Solarstation
MM100 Modul für gemischten Heizkreis
MC1 Temperaturbegrenzer
PC1 Pumpe Heizkreis (Sekundärkreis)
PS1 Solarpumpe
PW2 Zirkulationspumpe
RV2 Regelgerät Kaminofen
SM100 Solarmodul für Warmwasserbereitung
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Temperaturfühler Solarspeicher unten
138
HC100
T T
T
TW1
A
M
FP B
AB
A
T0 VW1
AB B
TS2
B
M
VC0
MM100
3 4
1
MC1
T T
TC1
PC1
VC1
M
T1
400 V AC
A
AB
M
VW1
400 /230 V AC
Logatherm WPL 6-14 AR E
TW1 Speichertemperaturfühler
VC0 3-Wege-Umschaltventil
VC1 3-Wege-Mischer
VW1 3-Wege-Umsteuerventil
WPL ... AR E Luft-/Wasser Wärmepumpe Logatherm
Logatherm WPL ... AR – 6 720 811 620 (2014/09)
HMC300 RV2
3 3
FK
T
blueline / Logastyle
