7 Pufferspeicher
Schnellmontage-Systemkombinationen
(WMS 2)
6 720 619 235-95.1il

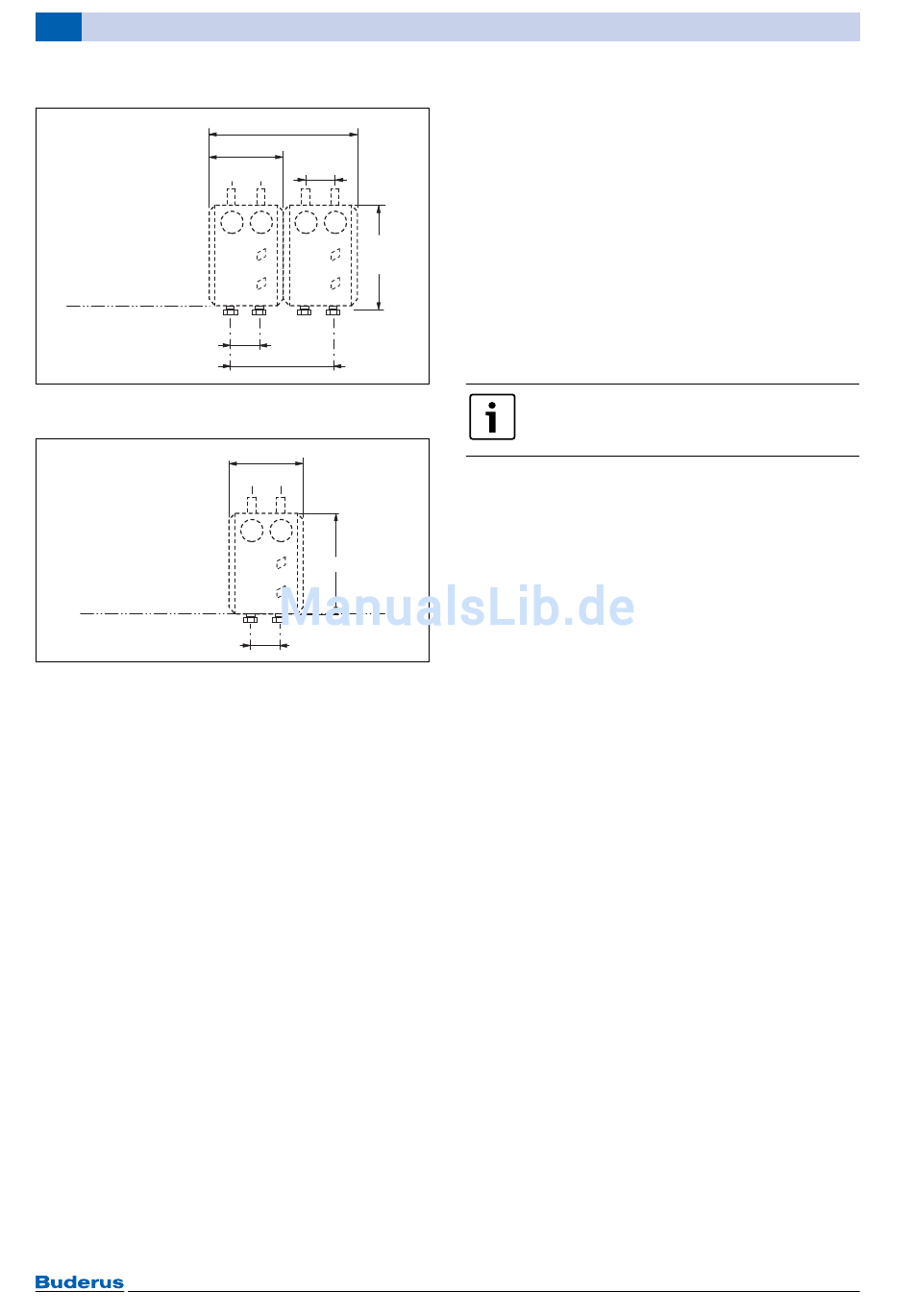

Bild 107 Abmessungen der Schnellmontage-Systemkombi-
nationen für 2 Heizkreise (Maße in mm)
(HS 25E)
(HSM 15/20/25E)
(WMS 1)
6 720 619 235-96.1il
Bild 108 Abmessungen der Schnellmontage-Systemkombi-
nationen für einen Heizkreis (Maße in mm)
106
580
290
RH VH 130
1)
400
450 2)
RH VH RH VH
130
420
290
RH VH
400
RH VH
130
Legende zu Bild 107 und Bild 108:
RH Rücklauf Heizkreis
Anschlussdurchmesser:
Rp 1 bei HSM 15(-E), HSM 20(-E), HSM 25(-E) und
HS 25(-E); Rp 1 ¼ bei HSM 32(-E) und HS 32(-E)
VH Vorlauf Heizkreis
Anschlussdurchmesser:
Rp 1 bei HSM 15(-E), HSM 20(-E), HSM 25(-E) und
HS 25(-E); Rp 1 ¼ bei HSM 32(-E) und HS 32(-E)
1)
Höhe der Heizkreis-Anschluss-Sets HSM 15(-E),
HSM 20(-E), HSM 25(-E) und HS 25(-E)
2)
Höhe der Heizkreis-Anschluss-Sets HSM 32(-E) und
HS 32(-E)
Zum Anschluss eines Sets DN 32 auf einem Vertei-
ler DN 25 ist das Übergangs-Set ÜS1, Best.-Nr.
6301 2309 erforderlich.
Montage wahlweise rechts oder links neben
der Wärmepumpe möglich.
