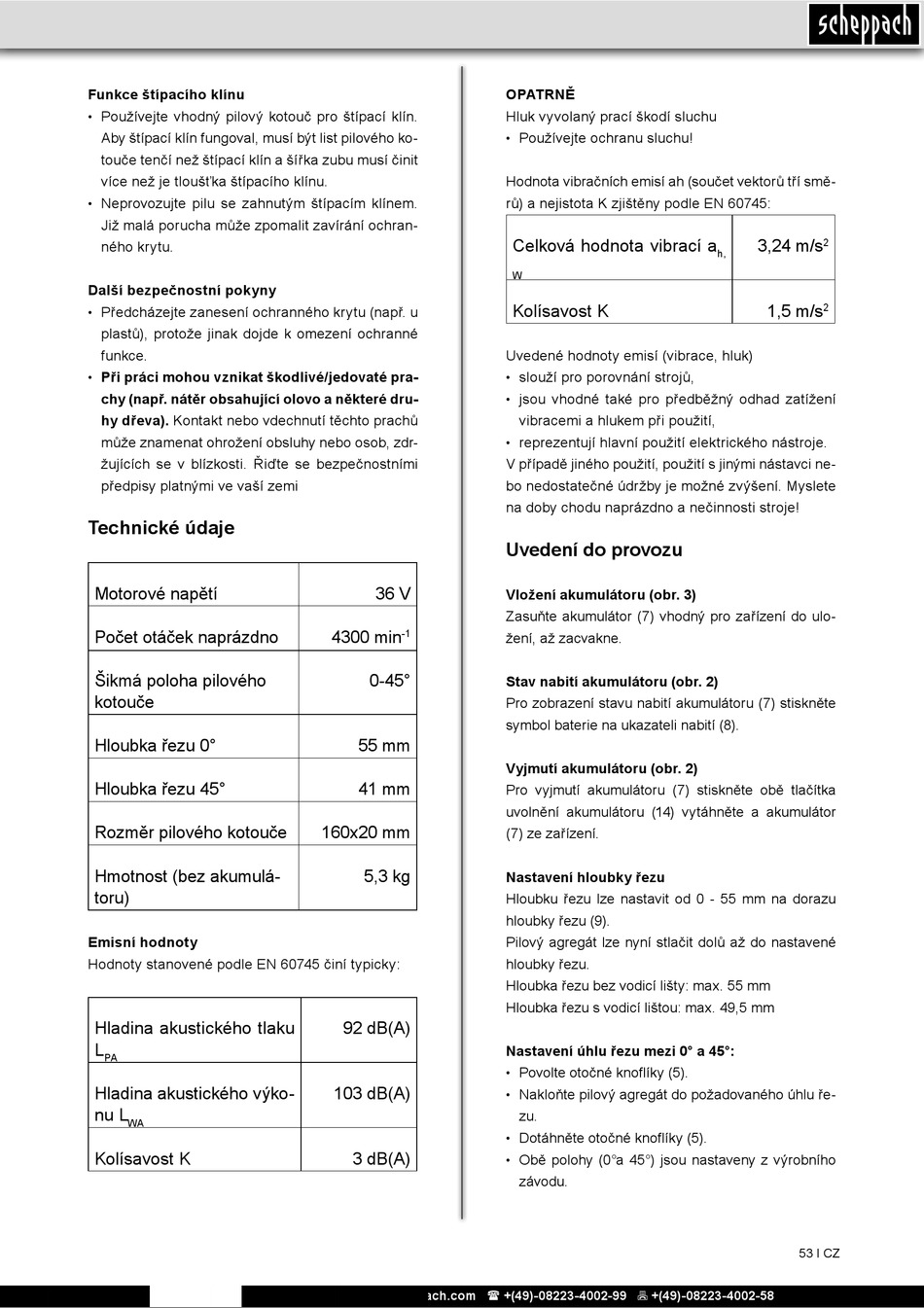

Funkce štípacího klínu
• Používejte vhodný pilový kotouč pro štípací klín.
Aby štípací klín fungoval, musí být list pilového ko-
touče tenčí než štípací klín a šířka zubu musí činit
více než je tloušťka štípacího klínu.
Neprovozujte pilu se zahnutým štípacím klínem.
•
Již malá porucha může zpomalit zavírání ochran-
ného krytu.
Další bezpečnostní pokyny
• Předcházejte zanesení ochranného krytu (např. u
plastů), protože jinak dojde k omezení ochranné
funkce.
Při práci mohou vznikat škodlivé/jedovaté pra-
•
chy (např. nátěr obsahující olovo a některé dru-
hy dřeva). Kontakt nebo vdechnutí těchto prachů
může znamenat ohrožení obsluhy nebo osob, zdr-
žujících se v blízkosti. Řiďte se bezpečnostními
předpisy platnými ve vaší zemi
Technické údaje
Motorové napětí
Počet otáček naprázdno
Šikmá poloha pilového
kotouče
Hloubka řezu 0°
Hloubka řezu 45°
Rozměr pilového kotouče
Hmotnost (bez akumulá-
toru)
Emisní hodnoty
Hodnoty stanovené podle EN 60745 činí typicky:
Hladina akustického tlaku
L
PA
Hladina akustického výko-
nu L
WA
Kolísavost K
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
36 V
4300 min
-1
0­45°
55 mm
41 mm
160x20 mm
5,3 kg
92 dB(A)
103 dB(A)
3 dB(A)
OPATRNĚ
Hluk vyvolaný prací škodí sluchu
Používejte ochranu sluchu!
•
Hodnota vibračních emisí ah (součet vektorů tří smě-
rů) a nejistota K zjištěny podle EN 60745:
Celková hodnota vibrací a
W
Kolísavost K
Uvedené hodnoty emisí (vibrace, hluk)
• slouží pro porovnání strojů,
jsou vhodné také pro předběžný odhad zatížení
•
vibracemi a hlukem při použití,
• reprezentují hlavní použití elektrického nástroje.
V případě jiného použití, použití s jinými nástavci ne-
bo nedostatečné údržby je možné zvýšení. Myslete
na doby chodu naprázdno a nečinnosti stroje!
Uvedení do provozu
Vložení akumulátoru (obr. 3)
Zasuňte akumulátor (7) vhodný pro zařízení do ulo-
žení, až zacvakne.
Stav nabití akumulátoru (obr. 2)
Pro zobrazení stavu nabití akumulátoru (7) stiskněte
symbol baterie na ukazateli nabití (8).
Vyjmutí akumulátoru (obr. 2)
Pro vyjmutí akumulátoru (7) stiskněte obě tlačítka
uvolnění akumulátoru (14) vytáhněte a akumulátor
(7) ze zařízení.
Nastavení hloubky řezu
Hloubku řezu lze nastavit od 0 ­ 55 mm na dorazu
hloubky řezu (9).
Pilový agregát lze nyní stlačit dolů až do nastavené
hloubky řezu.
Hloubka řezu bez vodicí lišty: max. 55 mm
Hloubka řezu s vodicí lištou: max. 49,5 mm
Nastavení úhlu řezu mezi 0° a 45°:
• Povolte otočné knoflíky (5).
Nakloňte pilový agregát do požadovaného úhlu ře-
•
zu.
• Dotáhněte otočné knoflíky (5).
Obě polohy (0°a 45°) jsou nastaveny z výrobního
•
závodu.
3,24 m/s
2
h,
1,5 m/s
2
53 І CZ
