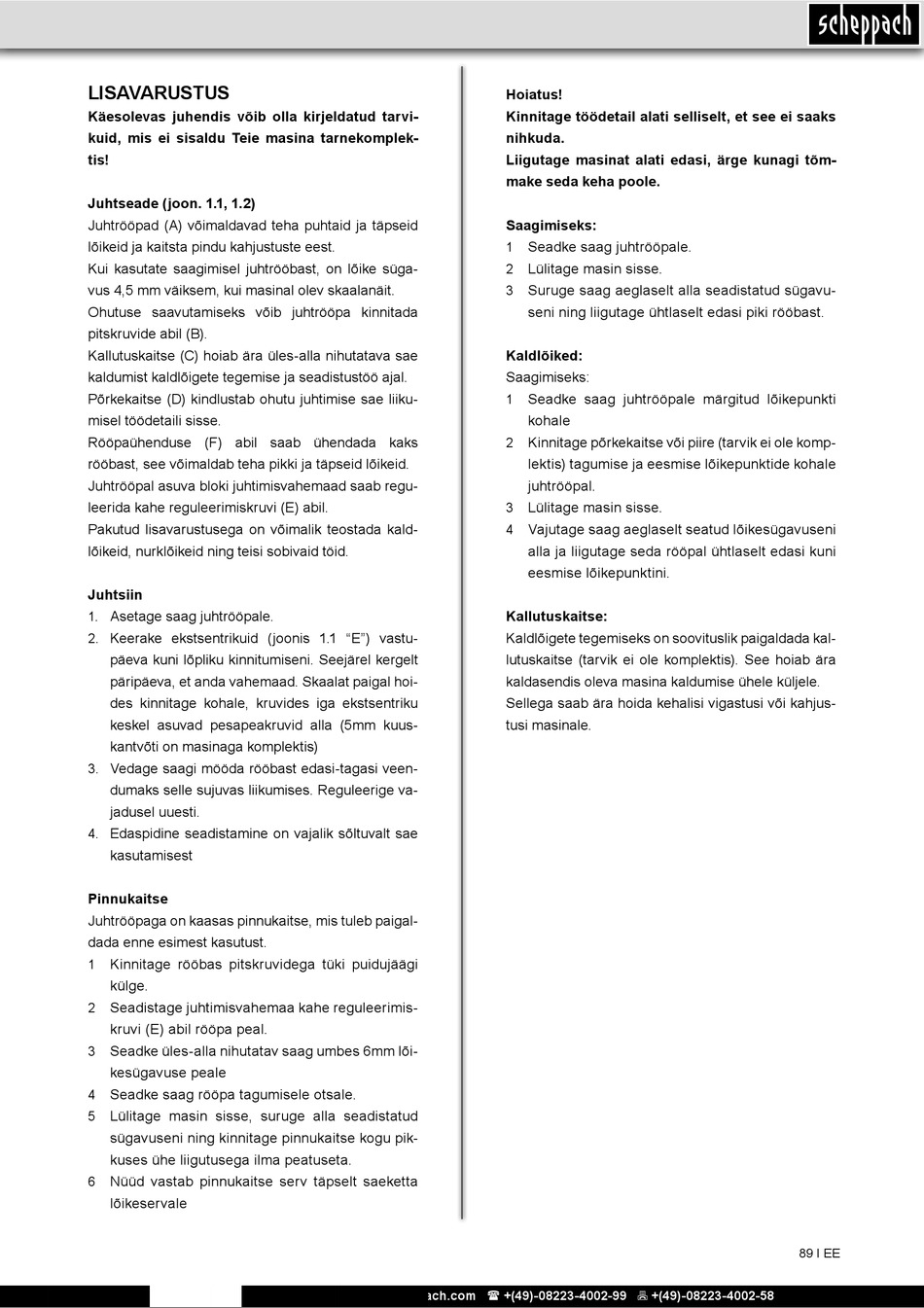

Scheppach PL55Li Originalbetriebsanleitung Seite 89

LISAVARUSTUS
Käesolevas juhendis võib olla kirjeldatud tarvi-
kuid, mis ei sisaldu Teie masina tarnekomplek-
tis!
Juhtseade (joon. 1.1, 1.2)
Juhtrööpad (A) võimaldavad teha puhtaid ja täpseid
lõikeid ja kaitsta pindu kahjustuste eest.
Kui kasutate saagimisel juhtrööbast, on lõike süga-
vus 4,5 mm väiksem, kui masinal olev skaalanäit.
Ohutuse saavutamiseks võib juhtrööpa kinnitada
pitskruvide abil (B).
Kallutuskaitse (C) hoiab ära üles­alla nihutatava sae
kaldumist kaldlõigete tegemise ja seadistustöö ajal.
Põrkekaitse (D) kindlustab ohutu juhtimise sae liiku-
misel töödetaili sisse.
Rööpaühenduse (F) abil saab ühendada kaks
rööbast, see võimaldab teha pikki ja täpseid lõikeid.
Juhtrööpal asuva bloki juhtimisvahemaad saab regu-
leerida kahe reguleerimiskruvi (E) abil.
Pakutud lisavarustusega on võimalik teostada kald-
lõikeid, nurklõikeid ning teisi sobivaid töid.
Juhtsiin
Asetage saag juhtrööpale.
1.
Keerake ekstsentrikuid (joonis 1.1 "E") vastu-
2.
päeva kuni lõpliku kinnitumiseni. Seejärel kergelt
päripäeva, et anda vahemaad. Skaalat paigal hoi-
des kinnitage kohale, kruvides iga ekstsentriku
keskel asuvad pesapeakruvid alla (5mm kuus-
kantvõti on masinaga komplektis)
Vedage saagi mööda rööbast edasi­tagasi veen-
3.
dumaks selle sujuvas liikumises. Reguleerige va-
jadusel uuesti.
Edaspidine seadistamine on vajalik sõltuvalt sae
4.
kasutamisest
Pinnukaitse
Juhtrööpaga on kaasas pinnukaitse, mis tuleb paigal-
dada enne esimest kasutust.
Kinnitage rööbas pitskruvidega tüki puidujäägi
1
külge.
2 Seadistage juhtimisvahemaa kahe reguleerimis-
kruvi (E) abil rööpa peal.
Seadke üles­alla nihutatav saag umbes 6mm lõi-
3
kesügavuse peale
Seadke saag rööpa tagumisele otsale.
4
Lülitage masin sisse, suruge alla seadistatud
5
sügavuseni ning kinnitage pinnukaitse kogu pik-
kuses ühe liigutusega ilma peatuseta.
Nüüd vastab pinnukaitse serv täpselt saeketta
6
lõikeservale
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Hoiatus!
Kinnitage töödetail alati selliselt, et see ei saaks
nihkuda.
Liigutage masinat alati edasi, ärge kunagi tõm-
make seda keha poole.
Saagimiseks:
1 Seadke saag juhtrööpale.
Lülitage masin sisse.
2
Suruge saag aeglaselt alla seadistatud sügavu-
3
seni ning liigutage ühtlaselt edasi piki rööbast.
Kaldlõiked:
Saagimiseks:
Seadke saag juhtrööpale märgitud lõikepunkti
1
kohale
2 Kinnitage põrkekaitse või piire (tarvik ei ole komp-
lektis) tagumise ja eesmise lõikepunktide kohale
juhtrööpal.
Lülitage masin sisse.
3
Vajutage saag aeglaselt seatud lõikesügavuseni
4
alla ja liigutage seda rööpal ühtlaselt edasi kuni
eesmise lõikepunktini.
Kallutuskaitse:
Kaldlõigete tegemiseks on soovituslik paigaldada kal-
lutuskaitse (tarvik ei ole komplektis). See hoiab ära
kaldasendis oleva masina kaldumise ühele küljele.
Sellega saab ära hoida kehalisi vigastusi või kahjus-
tusi masinale.
