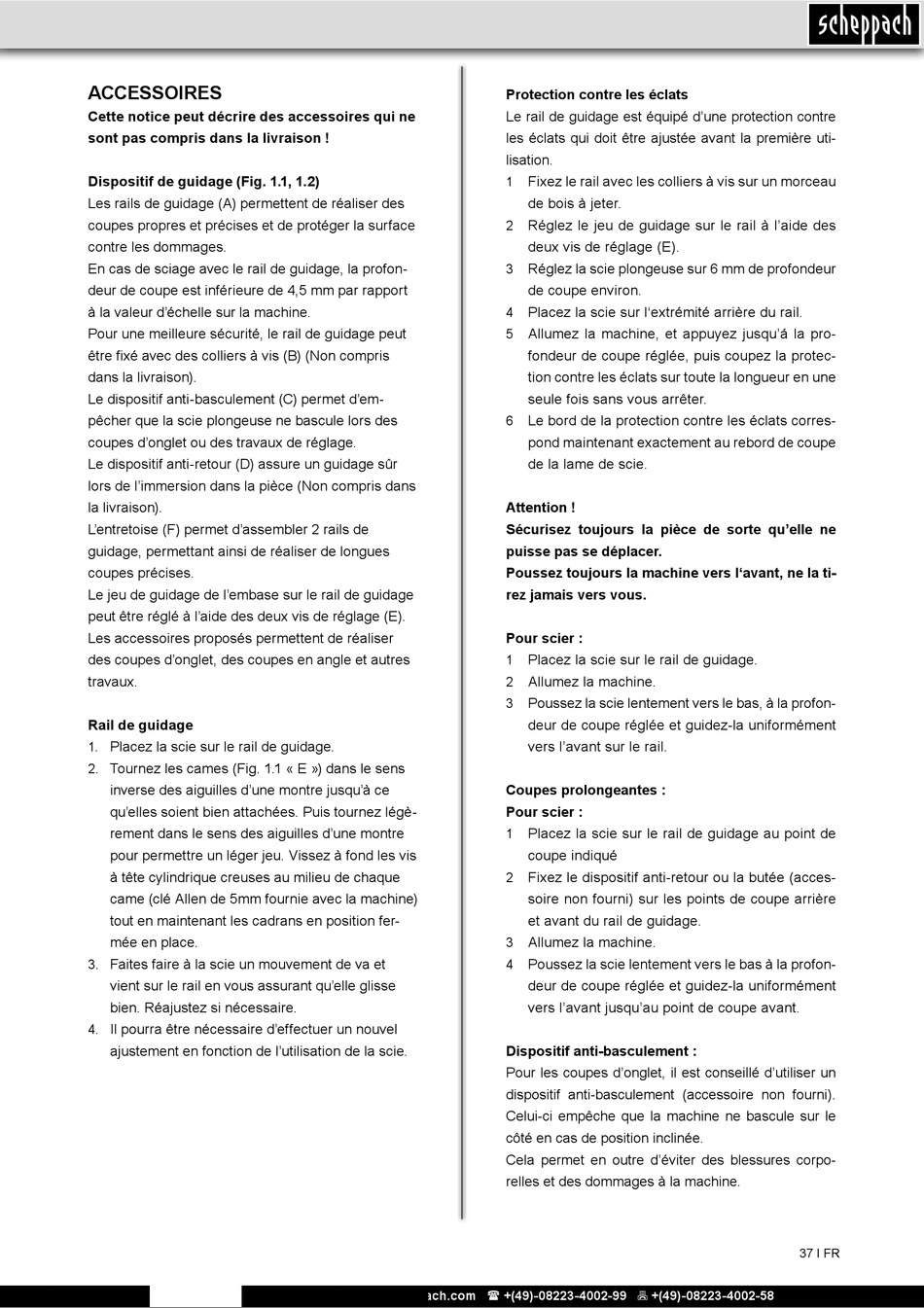

ACCESSOIRES
Cette notice peut décrire des accessoires qui ne
sont pas compris dans la livraison !
Dispositif de guidage (Fig. 1.1, 1.2)
Les rails de guidage (A) permettent de réaliser des
coupes propres et précises et de protéger la surface
contre les dommages.
En cas de sciage avec le rail de guidage, la profon-
deur de coupe est inférieure de 4,5 mm par rapport
à la valeur d'échelle sur la machine.
Pour une meilleure sécurité, le rail de guidage peut
être fixé avec des colliers à vis (B) (Non compris
dans la livraison).
Le dispositif anti­basculement (C) permet d'em-
pêcher que la scie plongeuse ne bascule lors des
coupes d'onglet ou des travaux de réglage.
Le dispositif anti­retour (D) assure un guidage sûr
lors de l'immersion dans la pièce (Non compris dans
la livraison).
L'entretoise (F) permet d'assembler 2 rails de
guidage, permettant ainsi de réaliser de longues
coupes précises.
Le jeu de guidage de l'embase sur le rail de guidage
peut être réglé à l'aide des deux vis de réglage (E).
Les accessoires proposés permettent de réaliser
des coupes d'onglet, des coupes en angle et autres
travaux.
Rail de guidage
Placez la scie sur le rail de guidage.
1.
Tournez les cames (Fig. 1.1 « E ») dans le sens
2.
inverse des aiguilles d'une montre jusqu'à ce
qu'elles soient bien attachées. Puis tournez légè-
rement dans le sens des aiguilles d'une montre
pour permettre un léger jeu. Vissez à fond les vis
à tête cylindrique creuses au milieu de chaque
came (clé Allen de 5mm fournie avec la machine)
tout en maintenant les cadrans en position fer-
mée en place.
Faites faire à la scie un mouvement de va et
3.
vient sur le rail en vous assurant qu'elle glisse
bien. Réajustez si nécessaire.
Il pourra être nécessaire d'effectuer un nouvel
4.
ajustement en fonction de l'utilisation de la scie.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Protection contre les éclats
Le rail de guidage est équipé d'une protection contre
les éclats qui doit être ajustée avant la première uti-
lisation.
1 Fixez le rail avec les colliers à vis sur un morceau
de bois à jeter.
Réglez le jeu de guidage sur le rail à l'aide des
2
deux vis de réglage (E).
Réglez la scie plongeuse sur 6 mm de profondeur
3
de coupe environ.
4 Placez la scie sur l'extrémité arrière du rail.
Allumez la machine, et appuyez jusqu'á la pro-
5
fondeur de coupe réglée, puis coupez la protec-
tion contre les éclats sur toute la longueur en une
seule fois sans vous arrêter.
Le bord de la protection contre les éclats corres-
6
pond maintenant exactement au rebord de coupe
de la lame de scie.
Attention !
Sécurisez toujours la pièce de sorte qu'elle ne
puisse pas se déplacer.
Poussez toujours la machine vers l'avant, ne la ti-
rez jamais vers vous.
Pour scier :
Placez la scie sur le rail de guidage.
1
Allumez la machine.
2
Poussez la scie lentement vers le bas, à la profon-
3
deur de coupe réglée et guidez­la uniformément
vers l'avant sur le rail.
Coupes prolongeantes :
Pour scier :
Placez la scie sur le rail de guidage au point de
1
coupe indiqué
2 Fixez le dispositif anti­retour ou la butée (acces-
soire non fourni) sur les points de coupe arrière
et avant du rail de guidage.
3 Allumez la machine.
Poussez la scie lentement vers le bas à la profon-
4
deur de coupe réglée et guidez­la uniformément
vers l'avant jusqu'au point de coupe avant.
Dispositif anti-basculement :
Pour les coupes d'onglet, il est conseillé d'utiliser un
dispositif anti­basculement (accessoire non fourni).
Celui­ci empêche que la machine ne bascule sur le
côté en cas de position inclinée.
Cela permet en outre d'éviter des blessures corpo-
relles et des dommages à la machine.
