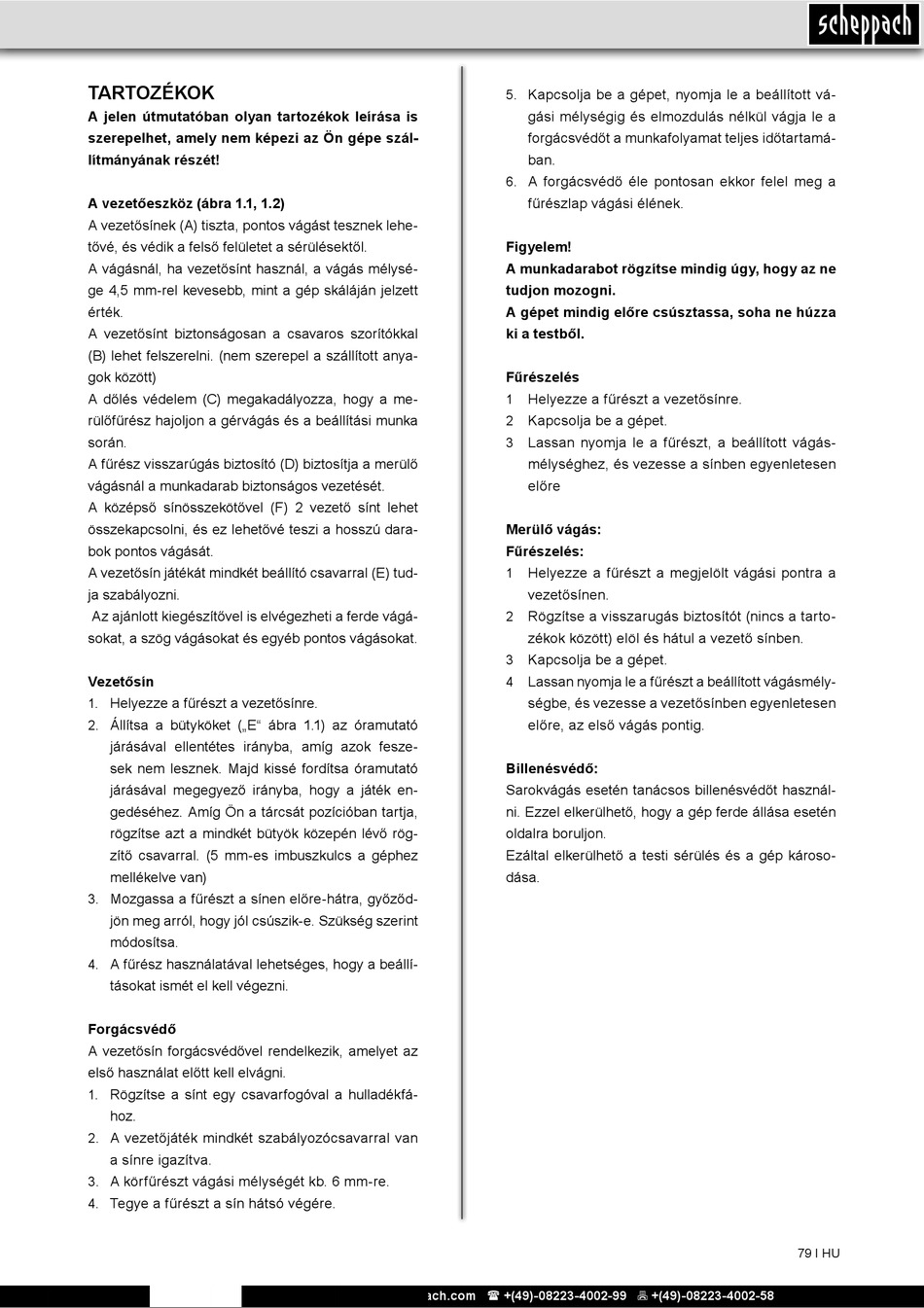

Scheppach PL55Li Originalbetriebsanleitung Seite 79

TARTOZÉKOK
A jelen útmutatóban olyan tartozékok leírása is
szerepelhet, amely nem képezi az Ön gépe szál-
lítmányának részét!
A vezetőeszköz (ábra 1.1, 1.2)
A vezetősínek (A) tiszta, pontos vágást tesznek lehe-
tővé, és védik a felső felületet a sérülésektől.
A vágásnál, ha vezetősínt használ, a vágás mélysé-
ge 4,5 mm­rel kevesebb, mint a gép skáláján jelzett
érték.
A vezetősínt biztonságosan a csavaros szorítókkal
(B) lehet felszerelni. (nem szerepel a szállított anya-
gok között)
A dőlés védelem (C) megakadályozza, hogy a me-
rülőfűrész hajoljon a gérvágás és a beállítási munka
során.
A fűrész visszarúgás biztosító (D) biztosítja a merülő
vágásnál a munkadarab biztonságos vezetését.
A középső sínösszekötővel (F) 2 vezető sínt lehet
összekapcsolni, és ez lehetővé teszi a hosszú dara-
bok pontos vágását.
A vezetősín játékát mindkét beállító csavarral (E) tud-
ja szabályozni.
Az ajánlott kiegészítővel is elvégezheti a ferde vágá-
sokat, a szög vágásokat és egyéb pontos vágásokat.
Vezetősín
Helyezze a fűrészt a vezetősínre.
1.
Állítsa a bütyköket („E" ábra 1.1) az óramutató
2.
járásával ellentétes irányba, amíg azok fesze-
sek nem lesznek. Majd kissé fordítsa óramutató
járásával megegyező irányba, hogy a játék en-
gedéséhez. Amíg Ön a tárcsát pozícióban tartja,
rögzítse azt a mindkét bütyök közepén lévő rög-
zítő csavarral. (5 mm­es imbuszkulcs a géphez
mellékelve van)
Mozgassa a fűrészt a sínen előre­hátra, győződ-
3.
jön meg arról, hogy jól csúszik­e. Szükség szerint
módosítsa.
A fűrész használatával lehetséges, hogy a beállí-
4.
tásokat ismét el kell végezni.
Forgácsvédő
A vezetősín forgácsvédővel rendelkezik, amelyet az
első használat előtt kell elvágni.
Rögzítse a sínt egy csavarfogóval a hulladékfá-
1.
hoz.
2. A vezetőjáték mindkét szabályozócsavarral van
a sínre igazítva.
A körfűrészt vágási mélységét kb. 6 mm­re.
3.
4. Tegye a fűrészt a sín hátsó végére.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Kapcsolja be a gépet, nyomja le a beállított vá-
5.
gási mélységig és elmozdulás nélkül vágja le a
forgácsvédőt a munkafolyamat teljes időtartamá-
ban.
6. A forgácsvédő éle pontosan ekkor felel meg a
fűrészlap vágási élének.
Figyelem!
A munkadarabot rögzítse mindig úgy, hogy az ne
tudjon mozogni.
A gépet mindig előre csúsztassa, soha ne húzza
ki a testből.
Fűrészelés
Helyezze a fűrészt a vezetősínre.
1
Kapcsolja be a gépet.
2
3 Lassan nyomja le a fűrészt, a beállított vágás-
mélységhez, és vezesse a sínben egyenletesen
előre
Merülő vágás:
Fűrészelés:
Helyezze a fűrészt a megjelölt vágási pontra a
1
vezetősínen.
Rögzítse a visszarugás biztosítót (nincs a tarto-
2
zékok között) elöl és hátul a vezető sínben.
Kapcsolja be a gépet.
3
Lassan nyomja le a fűrészt a beállított vágásmély-
4
ségbe, és vezesse a vezetősínben egyenletesen
előre, az első vágás pontig.
Billenésvédő:
Sarokvágás esetén tanácsos billenésvédőt használ-
ni. Ezzel elkerülhető, hogy a gép ferde állása esetén
oldalra boruljon.
Ezáltal elkerülhető a testi sérülés és a gép károso-
dása.
79 І HU
