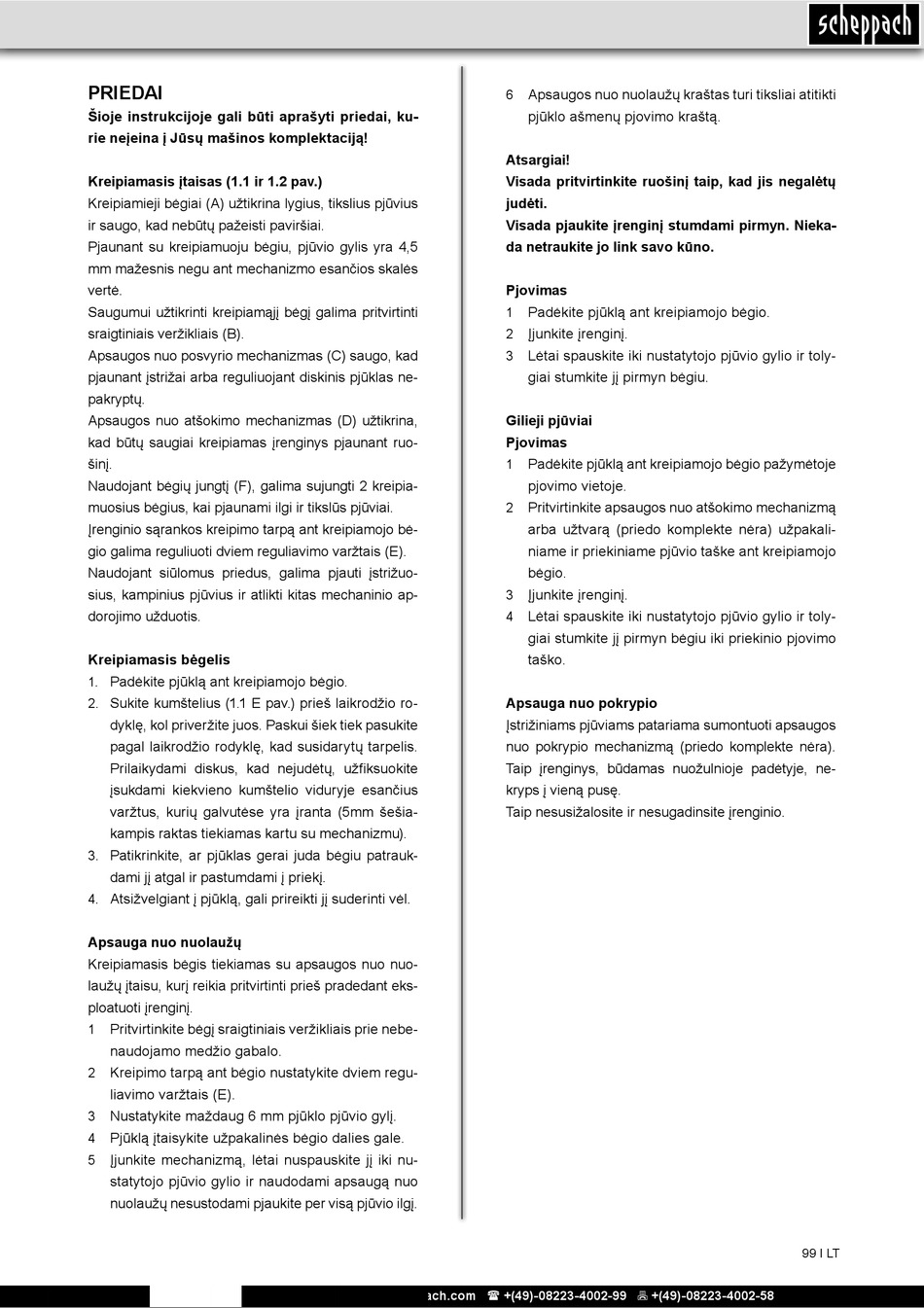

PRIEDAI
Šioje instrukcijoje gali būti aprašyti priedai, ku-
rie neįeina į Jūsų mašinos komplektaciją!
Kreipiamasis įtaisas (1.1 ir 1.2 pav.)
Kreipiamieji bėgiai (A) užtikrina lygius, tikslius pjūvius
ir saugo, kad nebūtų pažeisti paviršiai.
Pjaunant su kreipiamuoju bėgiu, pjūvio gylis yra 4,5
mm mažesnis negu ant mechanizmo esančios skalės
vertė.
Saugumui užtikrinti kreipiamąjį bėgį galima pritvirtinti
sraigtiniais veržikliais (B).
Apsaugos nuo posvyrio mechanizmas (C) saugo, kad
pjaunant įstrižai arba reguliuojant diskinis pjūklas ne-
pakryptų.
Apsaugos nuo atšokimo mechanizmas (D) užtikrina,
kad būtų saugiai kreipiamas įrenginys pjaunant ruo-
šinį.
Naudojant bėgių jungtį (F), galima sujungti 2 kreipia-
muosius bėgius, kai pjaunami ilgi ir tikslūs pjūviai.
Įrenginio sąrankos kreipimo tarpą ant kreipiamojo bė-
gio galima reguliuoti dviem reguliavimo varžtais (E).
Naudojant siūlomus priedus, galima pjauti įstrižuo-
sius, kampinius pjūvius ir atlikti kitas mechaninio ap-
dorojimo užduotis.
Kreipiamasis bėgelis
Padėkite pjūklą ant kreipiamojo bėgio.
1.
Sukite kumštelius (1.1 E pav.) prieš laikrodžio ro-
2.
dyklę, kol priveržite juos. Paskui šiek tiek pasukite
pagal laikrodžio rodyklę, kad susidarytų tarpelis.
Prilaikydami diskus, kad nejudėtų, užfiksuokite
įsukdami kiekvieno kumštelio viduryje esančius
varžtus, kurių galvutėse yra įranta (5mm šešia-
kampis raktas tiekiamas kartu su mechanizmu).
Patikrinkite, ar pjūklas gerai juda bėgiu patrauk-
3.
dami jį atgal ir pastumdami į priekį.
Atsižvelgiant į pjūklą, gali prireikti jį suderinti vėl.
4.
Apsauga nuo nuolaužų
Kreipiamasis bėgis tiekiamas su apsaugos nuo nuo-
laužų įtaisu, kurį reikia pritvirtinti prieš pradedant eks-
ploatuoti įrenginį.
Pritvirtinkite bėgį sraigtiniais veržikliais prie nebe-
1
naudojamo medžio gabalo.
2 Kreipimo tarpą ant bėgio nustatykite dviem regu-
liavimo varžtais (E).
Nustatykite maždaug 6 mm pjūklo pjūvio gylį.
3
4 Pjūklą įtaisykite užpakalinės bėgio dalies gale.
Įjunkite mechanizmą, lėtai nuspauskite jį iki nu-
5
statytojo pjūvio gylio ir naudodami apsaugą nuo
nuolaužų nesustodami pjaukite per visą pjūvio ilgį.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Apsaugos nuo nuolaužų kraštas turi tiksliai atitikti
6
pjūklo ašmenų pjovimo kraštą.
Atsargiai!
Visada pritvirtinkite ruošinį taip, kad jis negalėtų
judėti.
Visada pjaukite įrenginį stumdami pirmyn. Nieka-
da netraukite jo link savo kūno.
Pjovimas
1 Padėkite pjūklą ant kreipiamojo bėgio.
Įjunkite įrenginį.
2
Lėtai spauskite iki nustatytojo pjūvio gylio ir toly-
3
giai stumkite jį pirmyn bėgiu.
Gilieji pjūviai
Pjovimas
Padėkite pjūklą ant kreipiamojo bėgio pažymėtoje
1
pjovimo vietoje.
Pritvirtinkite apsaugos nuo atšokimo mechanizmą
2
arba užtvarą (priedo komplekte nėra) užpakali-
niame ir priekiniame pjūvio taške ant kreipiamojo
bėgio.
Įjunkite įrenginį.
3
Lėtai spauskite iki nustatytojo pjūvio gylio ir toly-
4
giai stumkite jį pirmyn bėgiu iki priekinio pjovimo
taško.
Apsauga nuo pokrypio
Įstrižiniams pjūviams patariama sumontuoti apsaugos
nuo pokrypio mechanizmą (priedo komplekte nėra).
Taip įrenginys, būdamas nuožulnioje padėtyje, ne-
kryps į vieną pusę.
Taip nesusižalosite ir nesugadinsite įrenginio.
