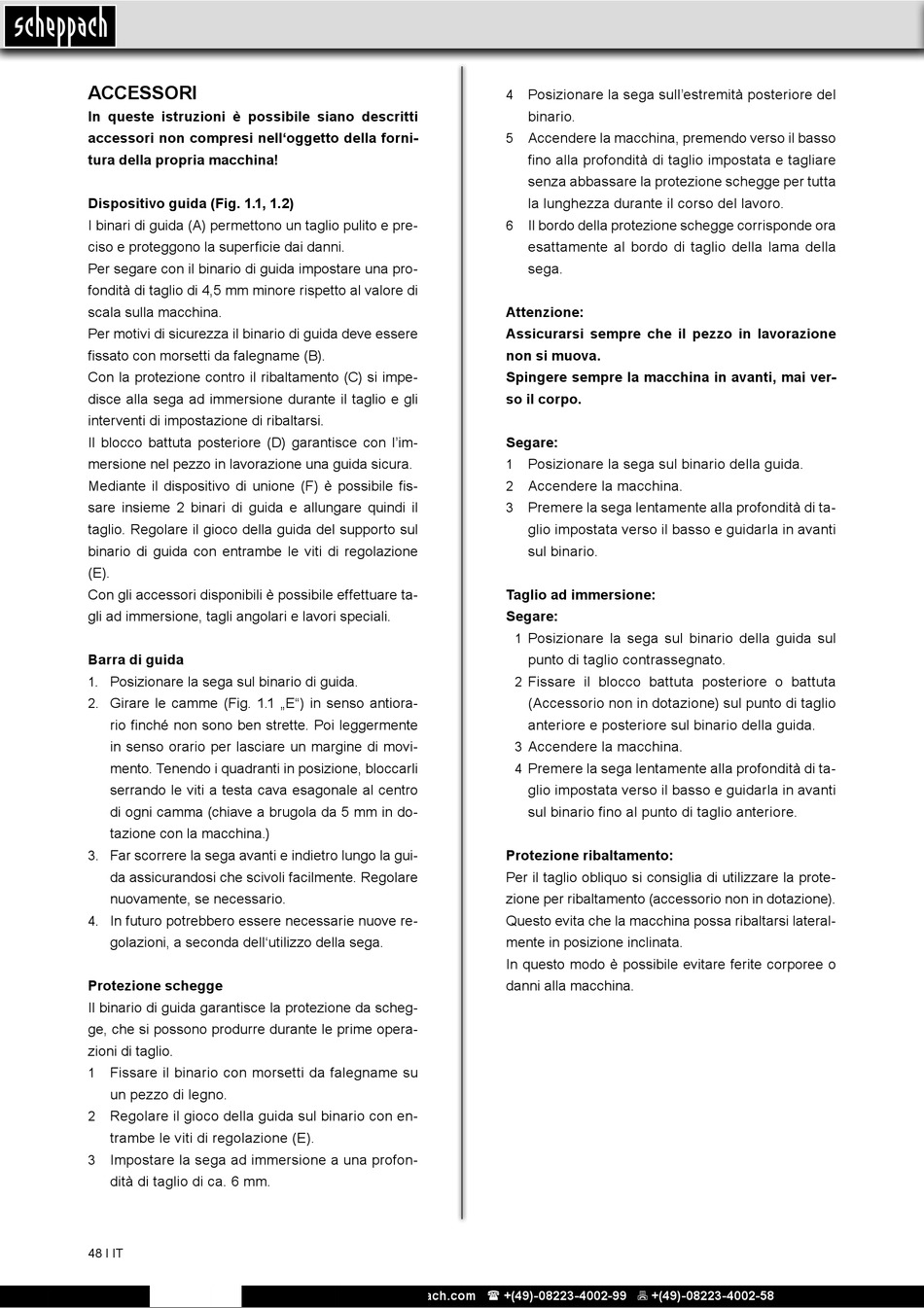

ACCESSORI
In queste istruzioni è possibile siano descritti
accessori non compresi nell'oggetto della forni-
tura della propria macchina!
Dispositivo guida (Fig. 1.1, 1.2)
I binari di guida (A) permettono un taglio pulito e pre-
ciso e proteggono la superficie dai danni.
Per segare con il binario di guida impostare una pro-
fondità di taglio di 4,5 mm minore rispetto al valore di
scala sulla macchina.
Per motivi di sicurezza il binario di guida deve essere
fissato con morsetti da falegname (B).
Con la protezione contro il ribaltamento (C) si impe-
disce alla sega ad immersione durante il taglio e gli
interventi di impostazione di ribaltarsi.
Il blocco battuta posteriore (D) garantisce con l'im-
mersione nel pezzo in lavorazione una guida sicura.
Mediante il dispositivo di unione (F) è possibile fis-
sare insieme 2 binari di guida e allungare quindi il
taglio. Regolare il gioco della guida del supporto sul
binario di guida con entrambe le viti di regolazione
(E).
Con gli accessori disponibili è possibile effettuare ta-
gli ad immersione, tagli angolari e lavori speciali.
Barra di guida
Posizionare la sega sul binario di guida.
1.
Girare le camme (Fig. 1.1 „E") in senso antiora-
2.
rio finché non sono ben strette. Poi leggermente
in senso orario per lasciare un margine di movi-
mento. Tenendo i quadranti in posizione, bloccarli
serrando le viti a testa cava esagonale al centro
di ogni camma (chiave a brugola da 5 mm in do-
tazione con la macchina.)
Far scorrere la sega avanti e indietro lungo la gui-
3.
da assicurandosi che scivoli facilmente. Regolare
nuovamente, se necessario.
In futuro potrebbero essere necessarie nuove re-
4.
golazioni, a seconda dell'utilizzo della sega.
Protezione schegge
Il binario di guida garantisce la protezione da scheg-
ge, che si possono produrre durante le prime opera-
zioni di taglio.
1 Fissare il binario con morsetti da falegname su
un pezzo di legno.
Regolare il gioco della guida sul binario con en-
2
trambe le viti di regolazione (E).
Impostare la sega ad immersione a una profon-
3
dità di taglio di ca. 6 mm.
48 І IT
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Posizionare la sega sull'estremità posteriore del
4
binario.
Accendere la macchina, premendo verso il basso
5
fino alla profondità di taglio impostata e tagliare
senza abbassare la protezione schegge per tutta
la lunghezza durante il corso del lavoro.
Il bordo della protezione schegge corrisponde ora
6
esattamente al bordo di taglio della lama della
sega.
Attenzione:
Assicurarsi sempre che il pezzo in lavorazione
non si muova.
Spingere sempre la macchina in avanti, mai ver-
so il corpo.
Segare:
Posizionare la sega sul binario della guida.
1
Accendere la macchina.
2
Premere la sega lentamente alla profondità di ta-
3
glio impostata verso il basso e guidarla in avanti
sul binario.
Taglio ad immersione:
Segare:
Posizionare la sega sul binario della guida sul
1
punto di taglio contrassegnato.
Fissare il blocco battuta posteriore o battuta
2
(Accessorio non in dotazione) sul punto di taglio
anteriore e posteriore sul binario della guida.
Accendere la macchina.
3
Premere la sega lentamente alla profondità di ta-
4
glio impostata verso il basso e guidarla in avanti
sul binario fino al punto di taglio anteriore.
Protezione ribaltamento:
Per il taglio obliquo si consiglia di utilizzare la prote-
zione per ribaltamento (accessorio non in dotazione).
Questo evita che la macchina possa ribaltarsi lateral-
mente in posizione inclinata.
In questo modo è possibile evitare ferite corporee o
danni alla macchina.
