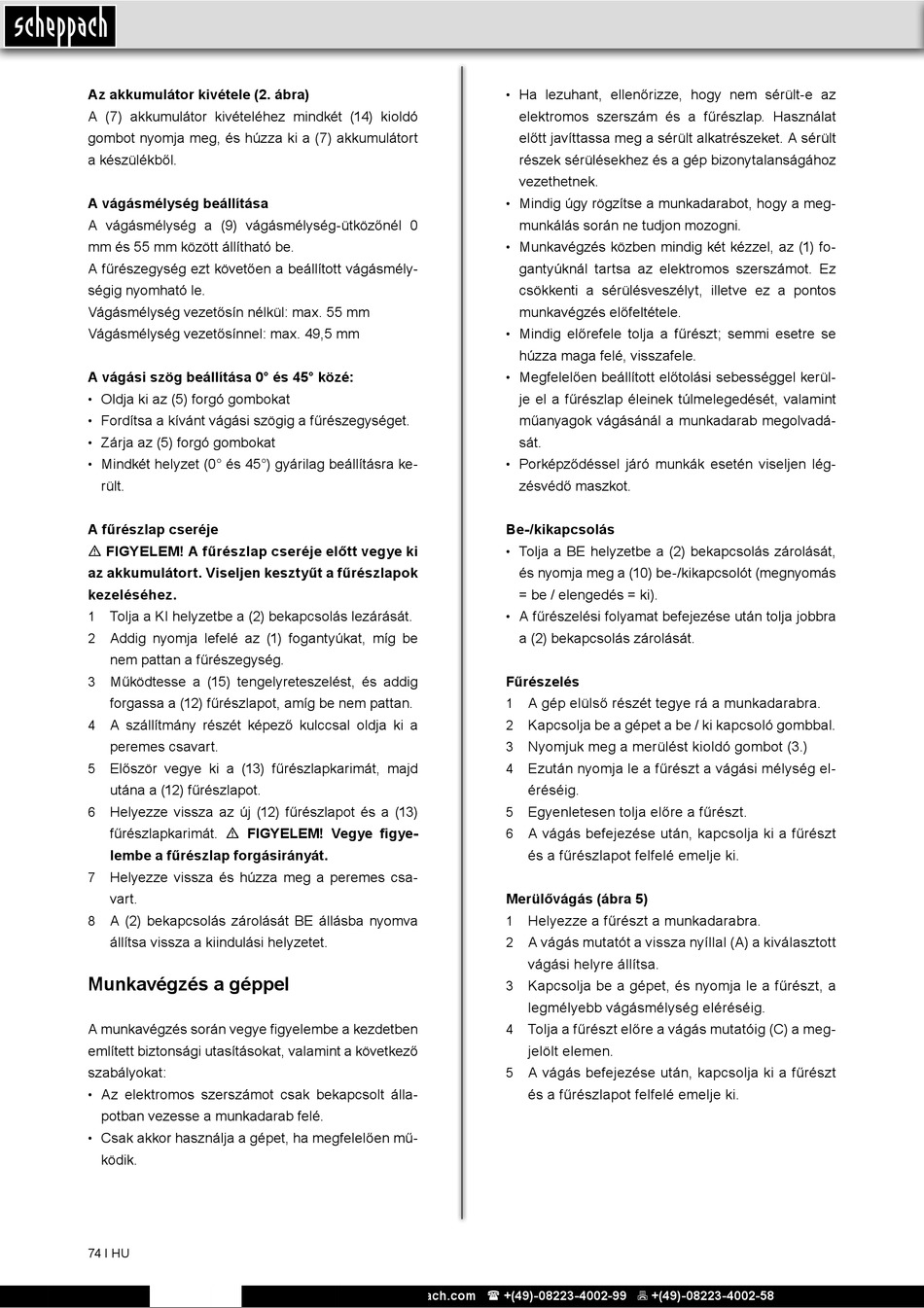

Az akkumulátor kivétele (2. ábra)
A (7) akkumulátor kivételéhez mindkét (14) kioldó
gombot nyomja meg, és húzza ki a (7) akkumulátort
a készülékből.
A vágásmélység beállítása
A vágásmélység a (9) vágásmélység­ütközőnél 0
mm és 55 mm között állítható be.
A fűrészegység ezt követően a beállított vágásmély-
ségig nyomható le.
Vágásmélység vezetősín nélkül: max. 55 mm
Vágásmélység vezetősínnel: max. 49,5 mm
A vágási szög beállítása 0° és 45° közé:
Oldja ki az (5) forgó gombokat
•
Fordítsa a kívánt vágási szögig a fűrészegységet.
•
• Zárja az (5) forgó gombokat
Mindkét helyzet (0° és 45°) gyárilag beállításra ke-
•
rült.
A fűrészlap cseréje
m FIGYELEM! A fűrészlap cseréje előtt vegye ki
az akkumulátort. Viseljen kesztyűt a fűrészlapok
kezeléséhez.
Tolja a KI helyzetbe a (2) bekapcsolás lezárását.
1
Addig nyomja lefelé az (1) fogantyúkat, míg be
2
nem pattan a fűrészegység.
Működtesse a (15) tengelyreteszelést, és addig
3
forgassa a (12) fűrészlapot, amíg be nem pattan.
A szállítmány részét képező kulccsal oldja ki a
4
peremes csavart.
Először vegye ki a (13) fűrészlapkarimát, majd
5
utána a (12) fűrészlapot.
Helyezze vissza az új (12) fűrészlapot és a (13)
6
fűrészlapkarimát. m FIGYELEM! Vegye figye-
lembe a fűrészlap forgásirányát.
7 Helyezze vissza és húzza meg a peremes csa-
vart.
A (2) bekapcsolás zárolását BE állásba nyomva
8
állítsa vissza a kiindulási helyzetet.
Munkavégzés a géppel
A munkavégzés során vegye figyelembe a kezdetben
említett biztonsági utasításokat, valamint a következő
szabályokat:
Az elektromos szerszámot csak bekapcsolt álla-
•
potban vezesse a munkadarab felé.
• Csak akkor használja a gépet, ha megfelelően mű-
ködik.
74 І HU
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Ha lezuhant, ellenőrizze, hogy nem sérült­e az
•
elektromos szerszám és a fűrészlap. Használat
előtt javíttassa meg a sérült alkatrészeket. A sérült
részek sérülésekhez és a gép bizonytalanságához
vezethetnek.
Mindig úgy rögzítse a munkadarabot, hogy a meg-
•
munkálás során ne tudjon mozogni.
• Munkavégzés közben mindig két kézzel, az (1) fo-
gantyúknál tartsa az elektromos szerszámot. Ez
csökkenti a sérülésveszélyt, illetve ez a pontos
munkavégzés előfeltétele.
Mindig előrefele tolja a fűrészt; semmi esetre se
•
húzza maga felé, visszafele.
• Megfelelően beállított előtolási sebességgel kerül-
je el a fűrészlap éleinek túlmelegedését, valamint
műanyagok vágásánál a munkadarab megolvadá-
sát.
Porképződéssel járó munkák esetén viseljen lég-
•
zésvédő maszkot.
Be-/kikapcsolás
Tolja a BE helyzetbe a (2) bekapcsolás zárolását,
•
és nyomja meg a (10) be­/kikapcsolót (megnyomás
= be / elengedés = ki).
A fűrészelési folyamat befejezése után tolja jobbra
•
a (2) bekapcsolás zárolását.
Fűrészelés
A gép elülső részét tegye rá a munkadarabra.
1
Kapcsolja be a gépet a be / ki kapcsoló gombbal.
2
Nyomjuk meg a merülést kioldó gombot (3.)
3
Ezután nyomja le a fűrészt a vágási mélység el-
4
éréséig.
Egyenletesen tolja előre a fűrészt.
5
A vágás befejezése után, kapcsolja ki a fűrészt
6
és a fűrészlapot felfelé emelje ki.
Merülővágás (ábra 5)
Helyezze a fűrészt a munkadarabra.
1
2 A vágás mutatót a vissza nyíllal (A) a kiválasztott
vágási helyre állítsa.
Kapcsolja be a gépet, és nyomja le a fűrészt, a
3
legmélyebb vágásmélység eléréséig.
Tolja a fűrészt előre a vágás mutatóig (C) a meg-
4
jelölt elemen.
5 A vágás befejezése után, kapcsolja ki a fűrészt
és a fűrészlapot felfelé emelje ki.
