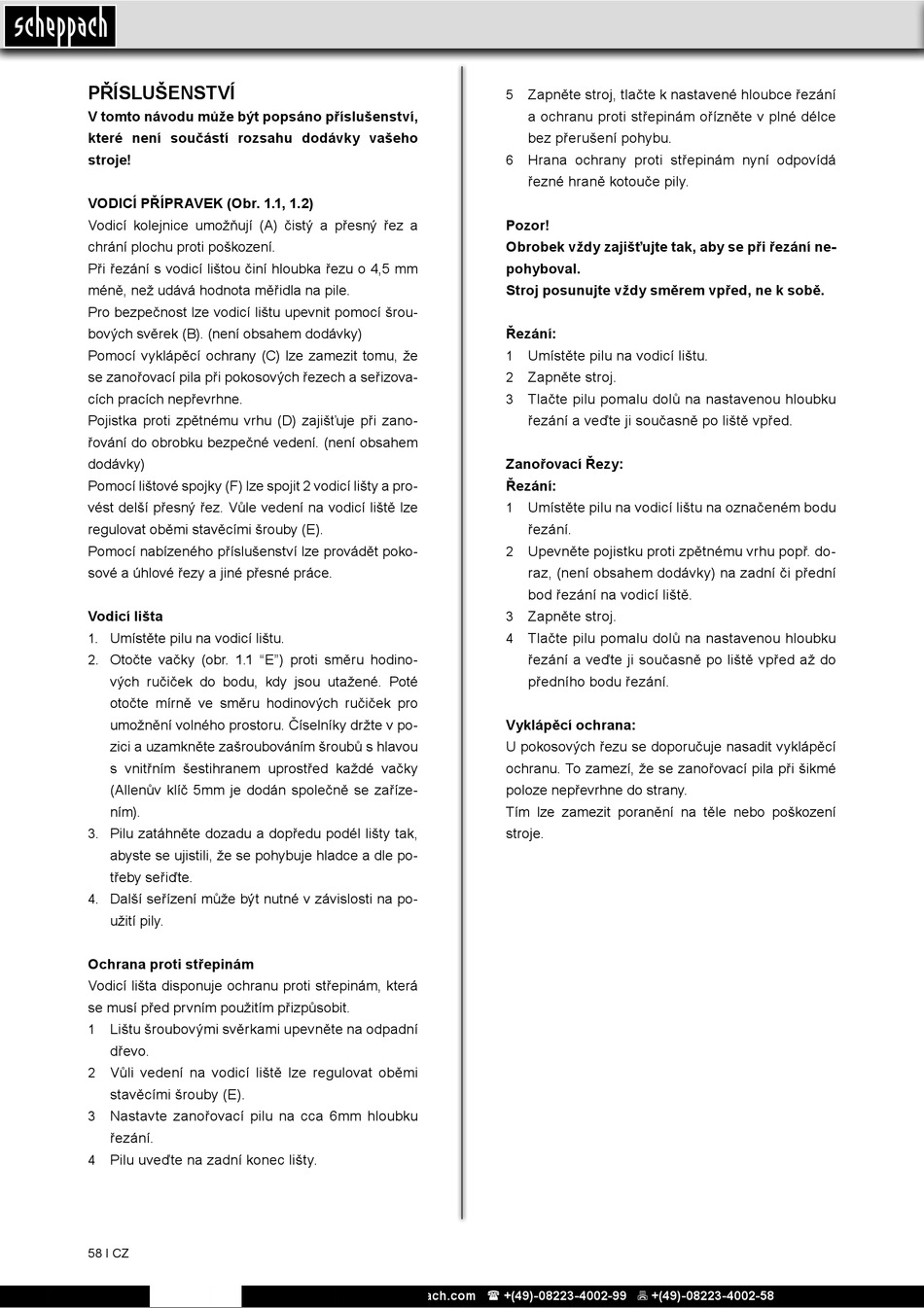

PŘÍSLUŠENSTVÍ
V tomto návodu může být popsáno příslušenství,
které není součástí rozsahu dodávky vašeho
stroje!
VODICÍ PŘÍPRAVEK (Obr. 1.1, 1.2)
Vodicí kolejnice umožňují (A) čistý a přesný řez a
chrání plochu proti poškození.
Při řezání s vodicí lištou činí hloubka řezu o 4,5 mm
méně, než udává hodnota měřidla na pile.
Pro bezpečnost lze vodicí lištu upevnit pomocí šrou-
bových svěrek (B). (není obsahem dodávky)
Pomocí vyklápěcí ochrany (C) lze zamezit tomu, že
se zanořovací pila při pokosových řezech a seřizova-
cích pracích nepřevrhne.
Pojistka proti zpětnému vrhu (D) zajišťuje při zano-
řování do obrobku bezpečné vedení. (není obsahem
dodávky)
Pomocí lištové spojky (F) lze spojit 2 vodicí lišty a pro-
vést delší přesný řez. Vůle vedení na vodicí liště lze
regulovat oběmi stavěcími šrouby (E).
Pomocí nabízeného příslušenství lze provádět poko-
sové a úhlové řezy a jiné přesné práce.
Vodicí lišta
Umístěte pilu na vodicí lištu.
1.
Otočte vačky (obr. 1.1 "E") proti směru hodino-
2.
vých ručiček do bodu, kdy jsou utažené. Poté
otočte mírně ve směru hodinových ručiček pro
umožnění volného prostoru. Číselníky držte v po-
zici a uzamkněte zašroubováním šroubů s hlavou
s vnitřním šestihranem uprostřed každé vačky
(Allenův klíč 5mm je dodán společně se zaříze-
ním).
Pilu zatáhněte dozadu a dopředu podél lišty tak,
3.
abyste se ujistili, že se pohybuje hladce a dle po-
třeby seřiďte.
Další seřízení může být nutné v závislosti na po-
4.
užití pily.
Ochrana proti střepinám
Vodicí lišta disponuje ochranu proti střepinám, která
se musí před prvním použitím přizpůsobit.
Lištu šroubovými svěrkami upevněte na odpadní
1
dřevo.
2 Vůli vedení na vodicí liště lze regulovat oběmi
stavěcími šrouby (E).
Nastavte zanořovací pilu na cca 6mm hloubku
3
řezání.
Pilu uveďte na zadní konec lišty.
4
58 І CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Zapněte stroj, tlačte k nastavené hloubce řezání
5
a ochranu proti střepinám ořízněte v plné délce
bez přerušení pohybu.
Hrana ochrany proti střepinám nyní odpovídá
6
řezné hraně kotouče pily.
Pozor!
Obrobek vždy zajišťujte tak, aby se při řezání ne-
pohyboval.
Stroj posunujte vždy směrem vpřed, ne k sobě.
Řezání:
Umístěte pilu na vodicí lištu.
1
2 Zapněte stroj.
Tlačte pilu pomalu dolů na nastavenou hloubku
3
řezání a veďte ji současně po liště vpřed.
Zanořovací Řezy:
Řezání:
Umístěte pilu na vodicí lištu na označeném bodu
1
řezání.
Upevněte pojistku proti zpětnému vrhu popř. do-
2
raz, (není obsahem dodávky) na zadní či přední
bod řezání na vodicí liště.
Zapněte stroj.
3
Tlačte pilu pomalu dolů na nastavenou hloubku
4
řezání a veďte ji současně po liště vpřed až do
předního bodu řezání.
Vyklápěcí ochrana:
U pokosových řezu se doporučuje nasadit vyklápěcí
ochranu. To zamezí, že se zanořovací pila při šikmé
poloze nepřevrhne do strany.
Tím lze zamezit poranění na těle nebo poškození
stroje.
