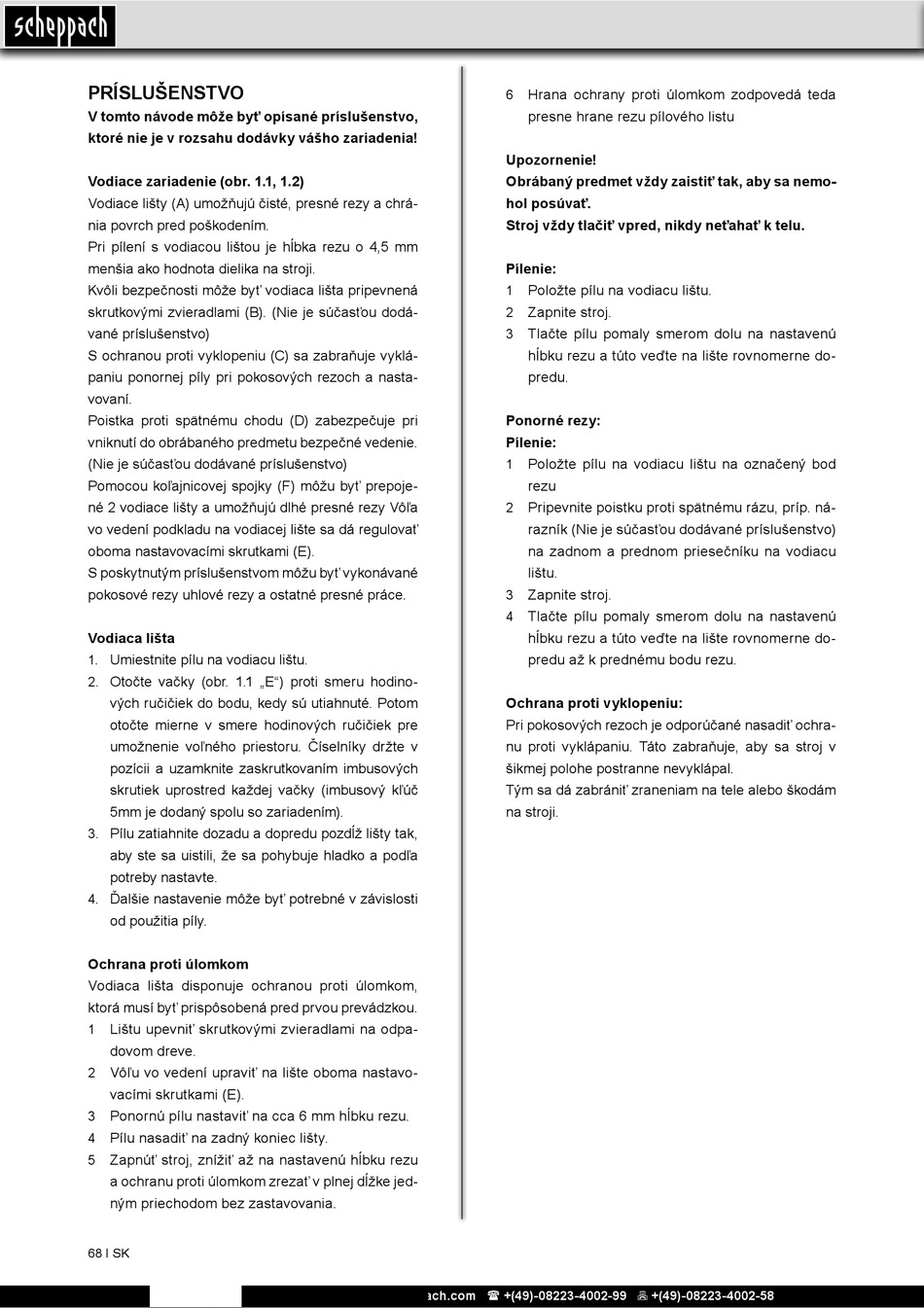

PRÍSLUŠENSTVO
V tomto návode môže byť opísané príslušenstvo,
ktoré nie je v rozsahu dodávky vášho zariadenia!
Vodiace zariadenie (obr. 1.1, 1.2)
Vodiace lišty (A) umožňujú čisté, presné rezy a chrá-
nia povrch pred poškodením.
Pri pílení s vodiacou lištou je hĺbka rezu o 4,5 mm
menšia ako hodnota dielika na stroji.
Kvôli bezpečnosti môže byť vodiaca lišta pripevnená
skrutkovými zvieradlami (B). (Nie je súčasťou dodá-
vané príslušenstvo)
S ochranou proti vyklopeniu (C) sa zabraňuje vyklá-
paniu ponornej píly pri pokosových rezoch a nasta-
vovaní.
Poistka proti spätnému chodu (D) zabezpečuje pri
vniknutí do obrábaného predmetu bezpečné vedenie.
(Nie je súčasťou dodávané príslušenstvo)
Pomocou koľajnicovej spojky (F) môžu byť prepoje-
né 2 vodiace lišty a umožňujú dlhé presné rezy Vôľa
vo vedení podkladu na vodiacej lište sa dá regulovať
oboma nastavovacími skrutkami (E).
S poskytnutým príslušenstvom môžu byť vykonávané
pokosové rezy uhlové rezy a ostatné presné práce.
Vodiaca lišta
Umiestnite pílu na vodiacu lištu.
1.
Otočte vačky (obr. 1.1 „E") proti smeru hodino-
2.
vých ručičiek do bodu, kedy sú utiahnuté. Potom
otočte mierne v smere hodinových ručičiek pre
umožnenie voľného priestoru. Číselníky držte v
pozícii a uzamknite zaskrutkovaním imbusových
skrutiek uprostred každej vačky (imbusový kľúč
5mm je dodaný spolu so zariadením).
Pílu zatiahnite dozadu a dopredu pozdĺž lišty tak,
3.
aby ste sa uistili, že sa pohybuje hladko a podľa
potreby nastavte.
Ďalšie nastavenie môže byť potrebné v závislosti
4.
od použitia píly.
Ochrana proti úlomkom
Vodiaca lišta disponuje ochranou proti úlomkom,
ktorá musí byť prispôsobená pred prvou prevádzkou.
Lištu upevniť skrutkovými zvieradlami na odpa-
1
dovom dreve.
2 Vôľu vo vedení upraviť na lište oboma nastavo-
vacími skrutkami (E).
Ponornú pílu nastaviť na cca 6 mm hĺbku rezu.
3
4 Pílu nasadiť na zadný koniec lišty.
Zapnúť stroj, znížiť až na nastavenú hĺbku rezu
5
a ochranu proti úlomkom zrezať v plnej dĺžke jed-
ným priechodom bez zastavovania.
68 І SK
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Hrana ochrany proti úlomkom zodpovedá teda
6
presne hrane rezu pílového listu
Upozornenie!
Obrábaný predmet vždy zaistiť tak, aby sa nemo-
hol posúvať.
Stroj vždy tlačiť vpred, nikdy neťahať k telu.
Pílenie:
Položte pílu na vodiacu lištu.
1
2 Zapnite stroj.
Tlačte pílu pomaly smerom dolu na nastavenú
3
hĺbku rezu a túto veďte na lište rovnomerne do-
predu.
Ponorné rezy:
Pílenie:
Položte pílu na vodiacu lištu na označený bod
1
rezu
Pripevnite poistku proti spätnému rázu, príp. ná-
2
razník (Nie je súčasťou dodávané príslušenstvo)
na zadnom a prednom priesečníku na vodiacu
lištu.
Zapnite stroj.
3
Tlačte pílu pomaly smerom dolu na nastavenú
4
hĺbku rezu a túto veďte na lište rovnomerne do-
predu až k prednému bodu rezu.
Ochrana proti vyklopeniu:
Pri pokosových rezoch je odporúčané nasadiť ochra-
nu proti vyklápaniu. Táto zabraňuje, aby sa stroj v
šikmej polohe postranne nevyklápal.
Tým sa dá zabrániť zraneniam na tele alebo škodám
na stroji.
