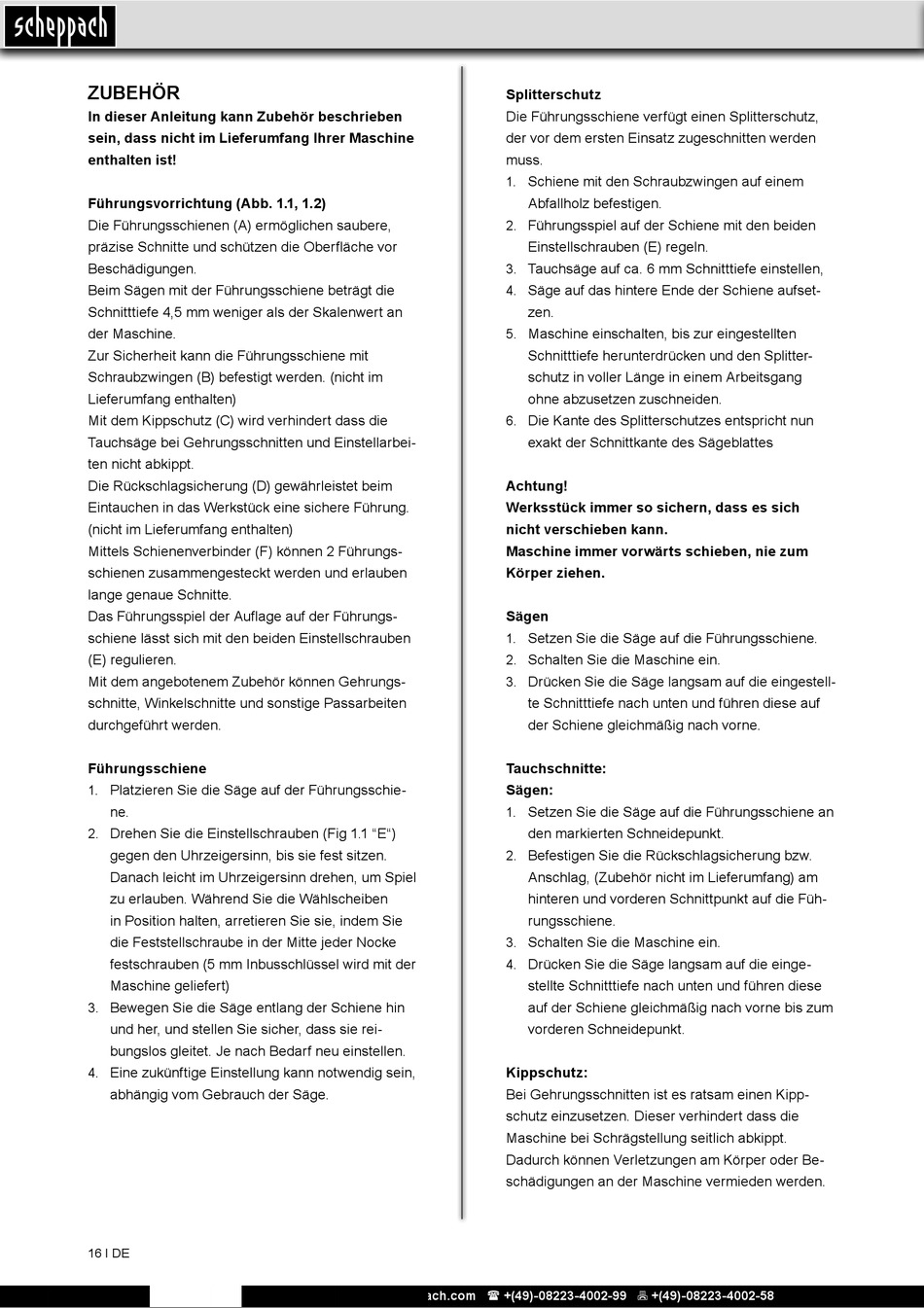

Scheppach PL55Li Originalbetriebsanleitung Seite 16

ZUBEHÖR
In dieser Anleitung kann Zubehör beschrieben
sein, dass nicht im Lieferumfang Ihrer Maschine
enthalten ist!
Führungsvorrichtung (Abb. 1.1, 1.2)
Die Führungsschienen (A) ermöglichen saubere,
präzise Schnitte und schützen die Oberfläche vor
Beschädigungen.
Beim Sägen mit der Führungsschiene beträgt die
Schnitttiefe 4,5 mm weniger als der Skalenwert an
der Maschine.
Zur Sicherheit kann die Führungsschiene mit
Schraubzwingen (B) befestigt werden. (nicht im
Lieferumfang enthalten)
Mit dem Kippschutz (C) wird verhindert dass die
Tauchsäge bei Gehrungsschnitten und Einstellarbei-
ten nicht abkippt.
Die Rückschlagsicherung (D) gewährleistet beim
Eintauchen in das Werkstück eine sichere Führung.
(nicht im Lieferumfang enthalten)
Mittels Schienenverbinder (F) können 2 Führungs-
schienen zusammengesteckt werden und erlauben
lange genaue Schnitte.
Das Führungsspiel der Auflage auf der Führungs-
schiene lässt sich mit den beiden Einstellschrauben
(E) regulieren.
Mit dem angebotenem Zubehör können Gehrungs-
schnitte, Winkelschnitte und sonstige Passarbeiten
durchgeführt werden.
Führungsschiene
Platzieren Sie die Säge auf der Führungsschie-
1.
ne.
Drehen Sie die Einstellschrauben (Fig 1.1 "E")
2.
gegen den Uhrzeigersinn, bis sie fest sitzen.
Danach leicht im Uhrzeigersinn drehen, um Spiel
zu erlauben. Während Sie die Wählscheiben
in Position halten, arretieren Sie sie, indem Sie
die Feststellschraube in der Mitte jeder Nocke
festschrauben (5 mm Inbusschlüssel wird mit der
Maschine geliefert)
3. Bewegen Sie die Säge entlang der Schiene hin
und her, und stellen Sie sicher, dass sie rei-
bungslos gleitet. Je nach Bedarf neu einstellen.
4. Eine zukünftige Einstellung kann notwendig sein,
abhängig vom Gebrauch der Säge.
16 І DE
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Splitterschutz
Die Führungsschiene verfügt einen Splitterschutz,
der vor dem ersten Einsatz zugeschnitten werden
muss.
1. Schiene mit den Schraubzwingen auf einem
Abfallholz befestigen.
Führungsspiel auf der Schiene mit den beiden
2.
Einstellschrauben (E) regeln.
Tauchsäge auf ca. 6 mm Schnitttiefe einstellen,
3.
Säge auf das hintere Ende der Schiene aufset-
4.
zen.
Maschine einschalten, bis zur eingestellten
5.
Schnitttiefe herunterdrücken und den Splitter-
schutz in voller Länge in einem Arbeitsgang
ohne abzusetzen zuschneiden.
Die Kante des Splitterschutzes entspricht nun
6.
exakt der Schnittkante des Sägeblattes
Achtung!
Werksstück immer so sichern, dass es sich
nicht verschieben kann.
Maschine immer vorwärts schieben, nie zum
Körper ziehen.
Sägen
Setzen Sie die Säge auf die Führungsschiene.
1.
Schalten Sie die Maschine ein.
2.
Drücken Sie die Säge langsam auf die eingestell-
3.
te Schnitttiefe nach unten und führen diese auf
der Schiene gleichmäßig nach vorne.
Tauchschnitte:
Sägen:
Setzen Sie die Säge auf die Führungsschiene an
1.
den markierten Schneidepunkt.
Befestigen Sie die Rückschlagsicherung bzw.
2.
Anschlag, (Zubehör nicht im Lieferumfang) am
hinteren und vorderen Schnittpunkt auf die Füh-
rungsschiene.
3. Schalten Sie die Maschine ein.
Drücken Sie die Säge langsam auf die einge-
4.
stellte Schnitttiefe nach unten und führen diese
auf der Schiene gleichmäßig nach vorne bis zum
vorderen Schneidepunkt.
Kippschutz:
Bei Gehrungsschnitten ist es ratsam einen Kipp-
schutz einzusetzen. Dieser verhindert dass die
Maschine bei Schrägstellung seitlich abkippt.
Dadurch können Verletzungen am Körper oder Be-
schädigungen an der Maschine vermieden werden.
