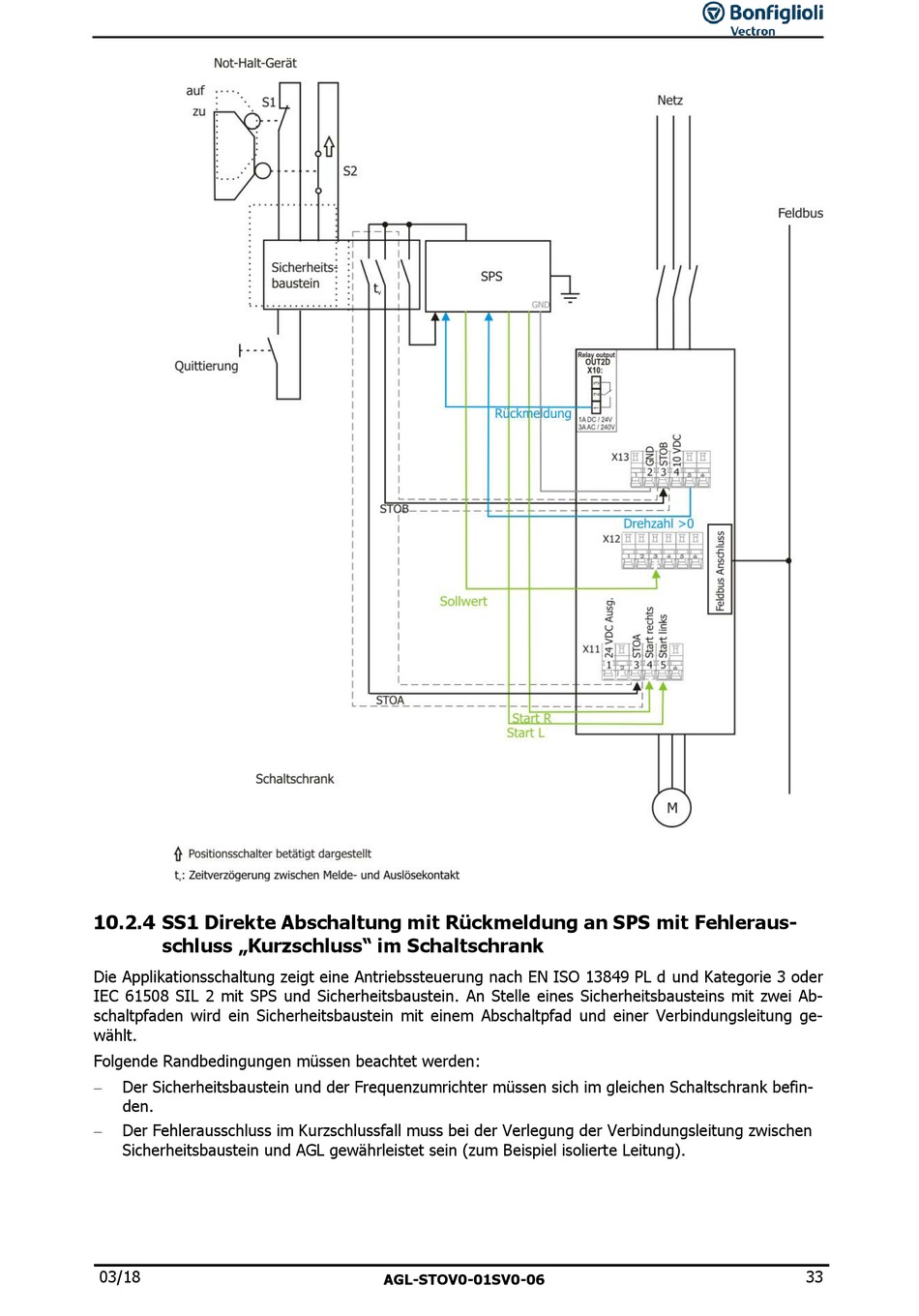

10.2.4 SS1 Direkte Abschaltung mit Rückmeldung an SPS mit Fehleraus-
schluss „Kurzschluss" im Schaltschrank
Die Applikationsschaltung zeigt eine Antriebssteuerung nach EN ISO 13849 PL d und Kategorie 3 oder
IEC 61508 SIL 2 mit SPS und Sicherheitsbaustein. An Stelle eines Sicherheitsbausteins mit zwei Ab-
schaltpfaden wird ein Sicherheitsbaustein mit einem Abschaltpfad und einer Verbindungsleitung ge-
wählt.
Folgende Randbedingungen müssen beachtet werden:
 Der Sicherheitsbaustein und der Frequenzumrichter müssen sich im gleichen Schaltschrank befin-
den.

Der Fehlerausschluss im Kurzschlussfall muss bei der Verlegung der Verbindungsleitung zwischen
Sicherheitsbaustein und AGL gewährleistet sein (zum Beispiel isolierte Leitung).
