10.2.2 SS1 Direkte Abschaltung mit Fehlerausschluss „Kurzschluss" im
Schaltschrank

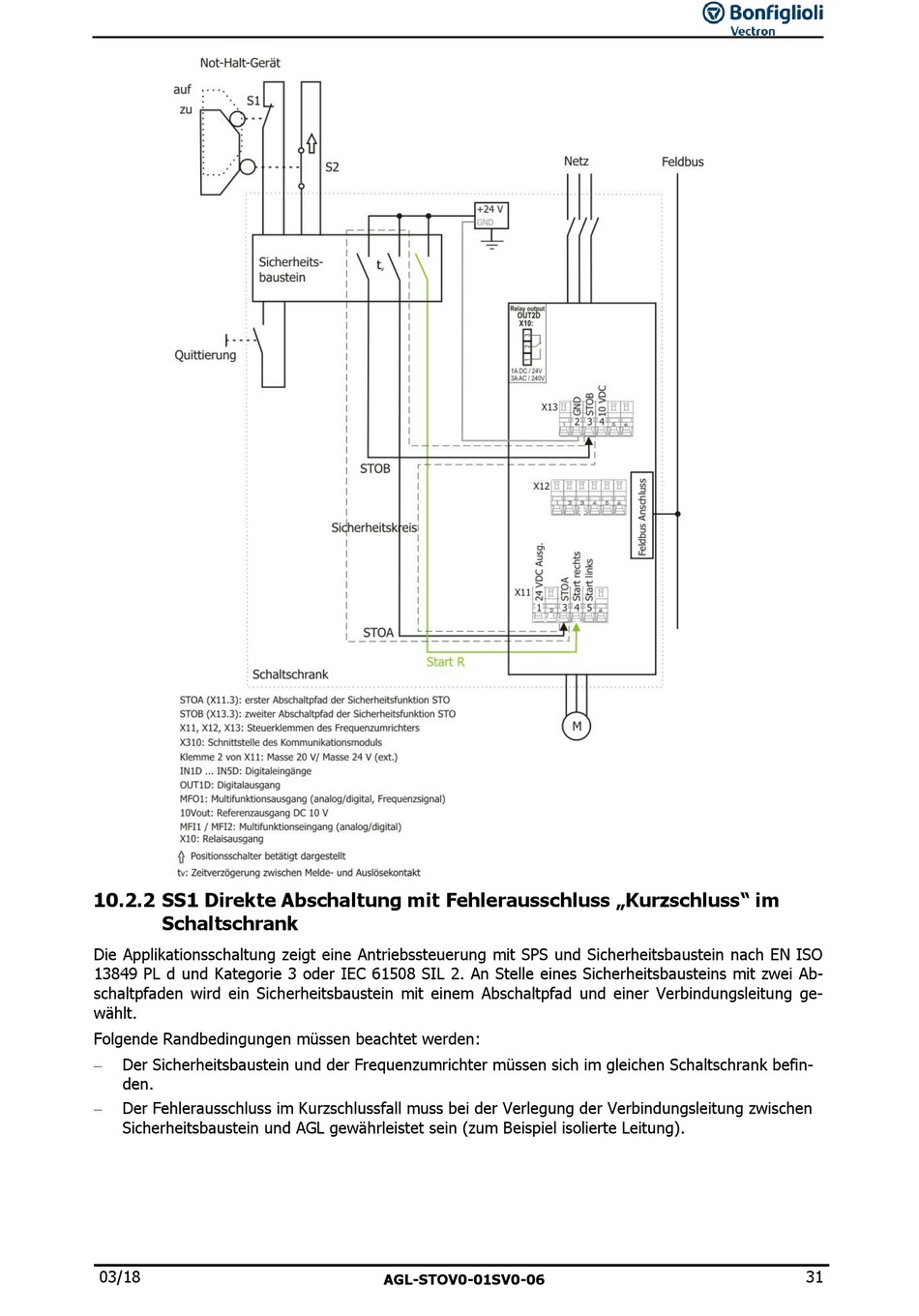

Die Applikationsschaltung zeigt eine Antriebssteuerung mit SPS und Sicherheitsbaustein nach EN ISO
13849 PL d und Kategorie 3 oder IEC 61508 SIL 2. An Stelle eines Sicherheitsbausteins mit zwei Ab-
schaltpfaden wird ein Sicherheitsbaustein mit einem Abschaltpfad und einer Verbindungsleitung ge-
wählt.
Folgende Randbedingungen müssen beachtet werden:
 Der Sicherheitsbaustein und der Frequenzumrichter müssen sich im gleichen Schaltschrank befin-
den.
 Der Fehlerausschluss im Kurzschlussfall muss bei der Verlegung der Verbindungsleitung zwischen
Sicherheitsbaustein und AGL gewährleistet sein (zum Beispiel isolierte Leitung).
