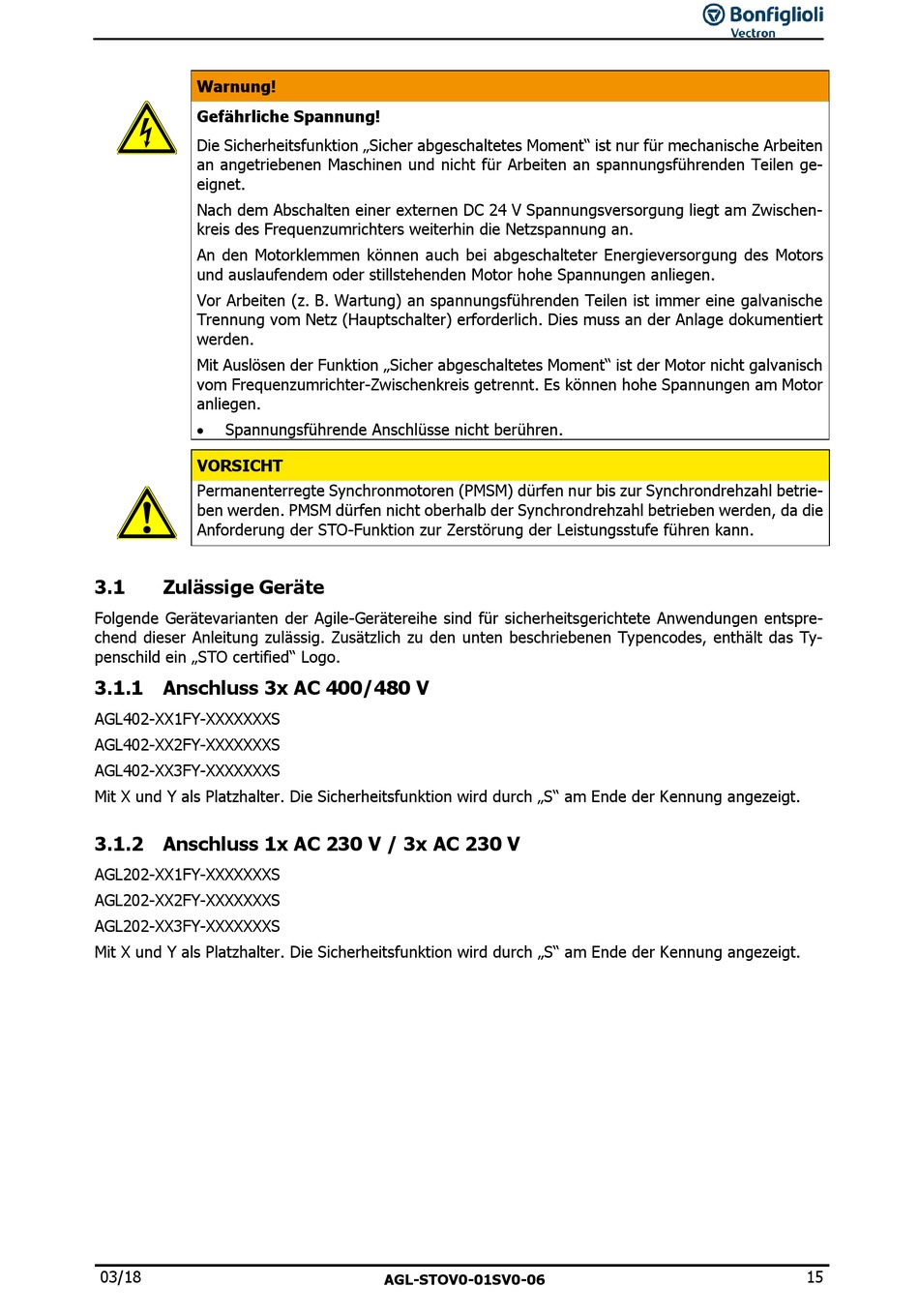

Warnung!
Gefährliche Spannung!
Die Sicherheitsfunktion „Sicher abgeschaltetes Moment" ist nur für mechanische Arbeiten
an angetriebenen Maschinen und nicht für Arbeiten an spannungsführenden Teilen ge-
eignet.
Nach dem Abschalten einer externen DC 24 V Spannungsversorgung liegt am Zwischen-
kreis des Frequenzumrichters weiterhin die Netzspannung an.
An den Motorklemmen können auch bei abgeschalteter Energieversorgung des Motors
und auslaufendem oder stillstehenden Motor hohe Spannungen anliegen.
Vor Arbeiten (z. B. Wartung) an spannungsführenden Teilen ist immer eine galvanische
Trennung vom Netz (Hauptschalter) erforderlich. Dies muss an der Anlage dokumentiert
werden.
Mit Auslösen der Funktion „Sicher abgeschaltetes Moment" ist der Motor nicht galvanisch
vom Frequenzumrichter-Zwischenkreis getrennt. Es können hohe Spannungen am Motor
anliegen.

Spannungsführende Anschlüsse nicht berühren.
VORSICHT
Permanenterregte Synchronmotoren (PMSM) dürfen nur bis zur Synchrondrehzahl betrie-
ben werden. PMSM dürfen nicht oberhalb der Synchrondrehzahl betrieben werden, da die
Anforderung der STO-Funktion zur Zerstörung der Leistungsstufe führen kann.
3.1 Zulässige Geräte
Folgende Gerätevarianten der Agile-Gerätereihe sind für sicherheitsgerichtete Anwendungen entspre-
chend dieser Anleitung zulässig. Zusätzlich zu den unten beschriebenen Typencodes, enthält das Ty-
penschild ein „STO certified" Logo.

3.1.1 Anschluss 3x AC 400/480 V

AGL402-XX1FY-XXXXXXXS
AGL402-XX2FY-XXXXXXXS
AGL402-XX3FY-XXXXXXXS
Mit X und Y als Platzhalter. Die Sicherheitsfunktion wird durch „S" am Ende der Kennung angezeigt.

3.1.2 Anschluss 1x AC 230 V / 3x AC 230 V

AGL202-XX1FY-XXXXXXXS
AGL202-XX2FY-XXXXXXXS
AGL202-XX3FY-XXXXXXXS
Mit X und Y als Platzhalter. Die Sicherheitsfunktion wird durch „S" am Ende der Kennung angezeigt.
