10.1.3 STO Direkte Abschaltung mit Rückmeldung an SPS

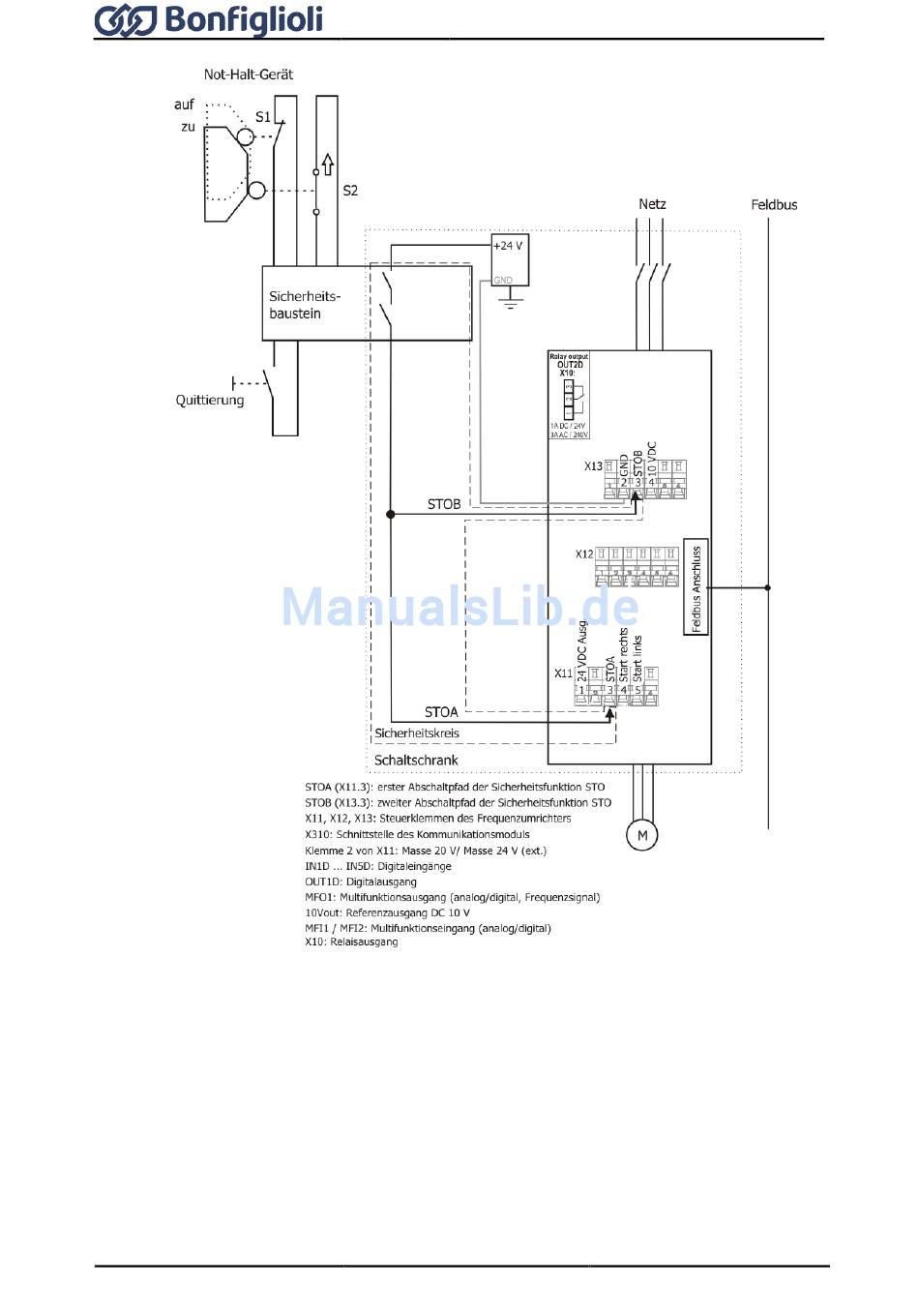

Die Applikationsschaltung zeigt eine Antriebssteuerung mit SPS und Sicherheitsbaustein nach EN ISO
13849 PL d und Kategorie 3 oder IEC 61508 SIL 2. Eine SPS übernimmt die Prozesssteuerung des
Frequenzumrichters und kann über Kommandos die Antriebsprofile starten.
Bei Betätigung des Not-Halt-Gerätes, z. B. durch Schutztür, werden die Freigabepfade des Sicherheits-
bausteins unterbrochen. Damit wird über den Wegfall der Ansteuerspannungen an STOA und STOB die
Wechselrichterfreigabe des Frequenzumrichters unterbrochen und die integrierte Sicherheitsfunktion
mit SIL 2 gemäß EN 61800-5-2 angefordert, indem die Wechselrichterfreigabe unterbrochen wird.
Der Sicherheitsbaustein überwacht die Funktion der außerhalb des Schaltschrankes liegenden Schalter
S1 und S2.
