10.2

SS1 entsprechend Stopp-Kategorie 1

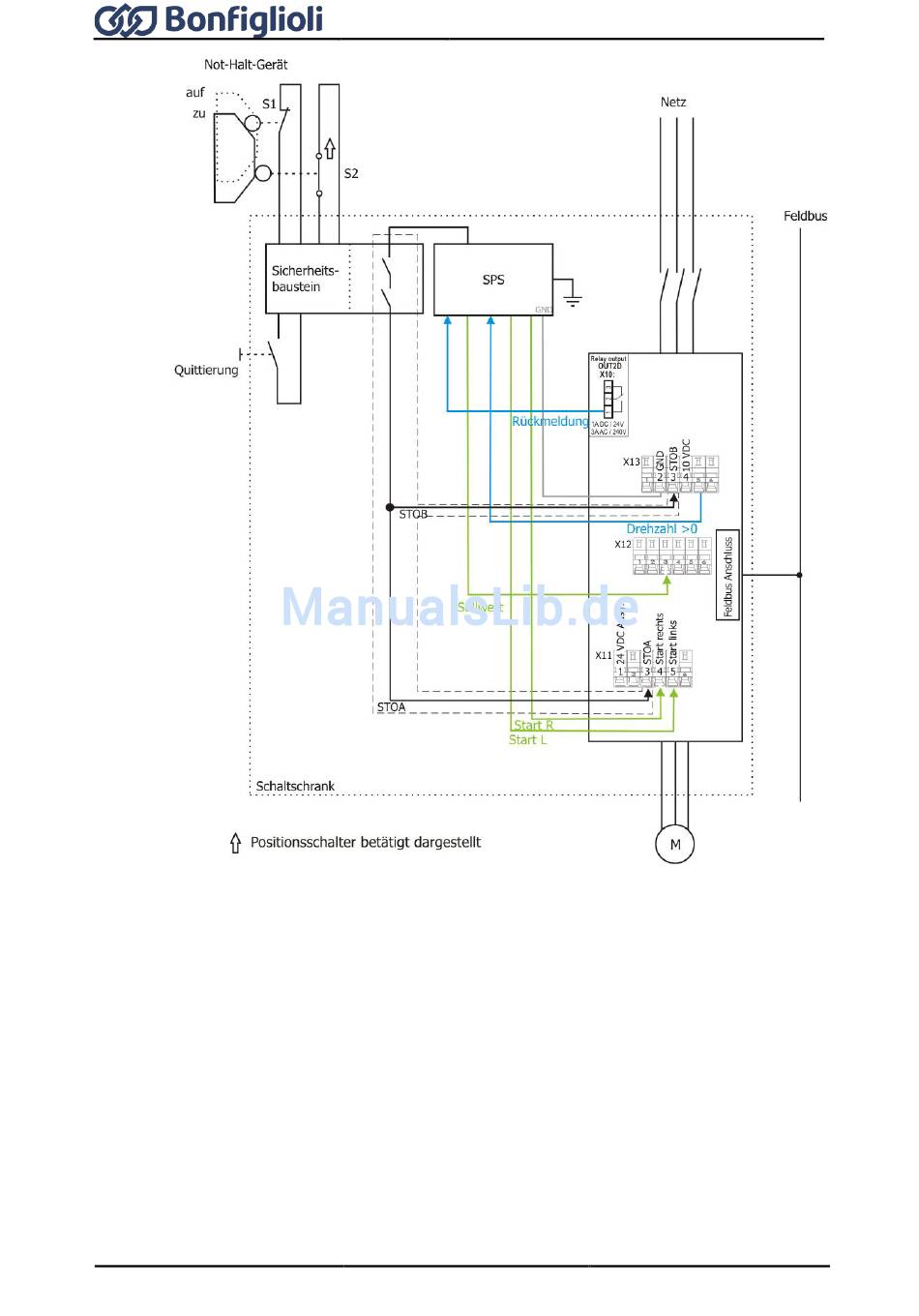

Das Applikationsbeispiel zeigt eine minimal ausgestattete Beschaltung für Agile Frequenzumrichter zur

Realisierung der Sicherheitsfunktion Sicherer Stopp 1 (SS1) mit einem Not-Halt-Gerät in einem gemein-

samen Schaltschrank nach EN ISO 13849 PL d und Kategorie 3 oder IEC 61508 SIL 2.

Bei der Betätigung des Not-Halt-Gerätes wird zunächst der Fahrbefehl „Rechts" zurückgesetzt. Nach

Ablauf der Verzögerungszeit t

unterbrechen die Kontakte am Sicherheitsschalter die beiden Freigabe-

pfade STOA und STOB des Agile Frequenzumrichters und die integrierte Sicherheitsfunktion STO wird

angefordert. Die Verzögerungszeit wird am Sicherheitsschaltgerät eingestellt und muss der Applikation

entsprechend dimensioniert werden. Die eingestellte Verzögerungszeit muss etwas höher als die Still-

setzzeit sein.

Eine (nicht-sichere) Rückmeldung an eine Prozesssteuerung kann z. B. über einen angeschlossenen

Feldbus erfolgen. Ist STO angefordert, kann die übergeordnete Steuerung keinen weiteren Einfluss auf

die Wechselrichterfreigabe im Frequenzumrichter nehmen.

03/18

AGL-STOV0-01SV0-06
