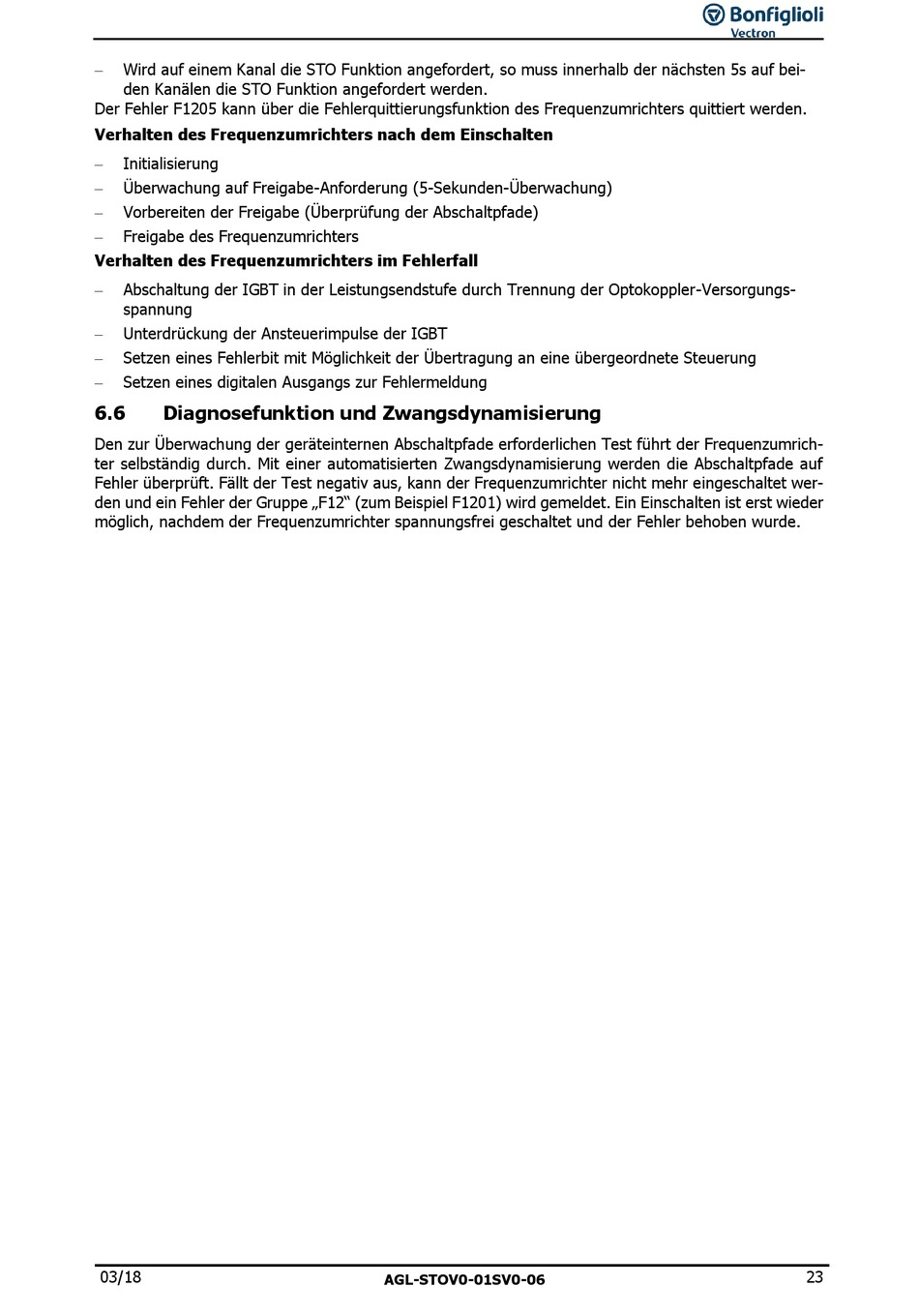

 Wird auf einem Kanal die STO Funktion angefordert, so muss innerhalb der nächsten 5s auf bei-
den Kanälen die STO Funktion angefordert werden.
Der Fehler F1205 kann über die Fehlerquittierungsfunktion des Frequenzumrichters quittiert werden.
Verhalten des Frequenzumrichters nach dem Einschalten
 Initialisierung
 Überwachung auf Freigabe-Anforderung (5-Sekunden-Überwachung)

Vorbereiten der Freigabe (Überprüfung der Abschaltpfade)
 Freigabe des Frequenzumrichters
Verhalten des Frequenzumrichters im Fehlerfall
 Abschaltung der IGBT in der Leistungsendstufe durch Trennung der Optokoppler-Versorgungs-
spannung
 Unterdrückung der Ansteuerimpulse der IGBT
 Setzen eines Fehlerbit mit Möglichkeit der Übertragung an eine übergeordnete Steuerung
 Setzen eines digitalen Ausgangs zur Fehlermeldung
6.6

Diagnosefunktion und Zwangsdynamisierung

Den zur Überwachung der geräteinternen Abschaltpfade erforderlichen Test führt der Frequenzumrich-
ter selbständig durch. Mit einer automatisierten Zwangsdynamisierung werden die Abschaltpfade auf
Fehler überprüft. Fällt der Test negativ aus, kann der Frequenzumrichter nicht mehr eingeschaltet wer-
den und ein Fehler der Gruppe „F12" (zum Beispiel F1201) wird gemeldet. Ein Einschalten ist erst wieder
möglich, nachdem der Frequenzumrichter spannungsfrei geschaltet und der Fehler behoben wurde.
