10.2.5 Interne DC 24 V Versorgung, SS1

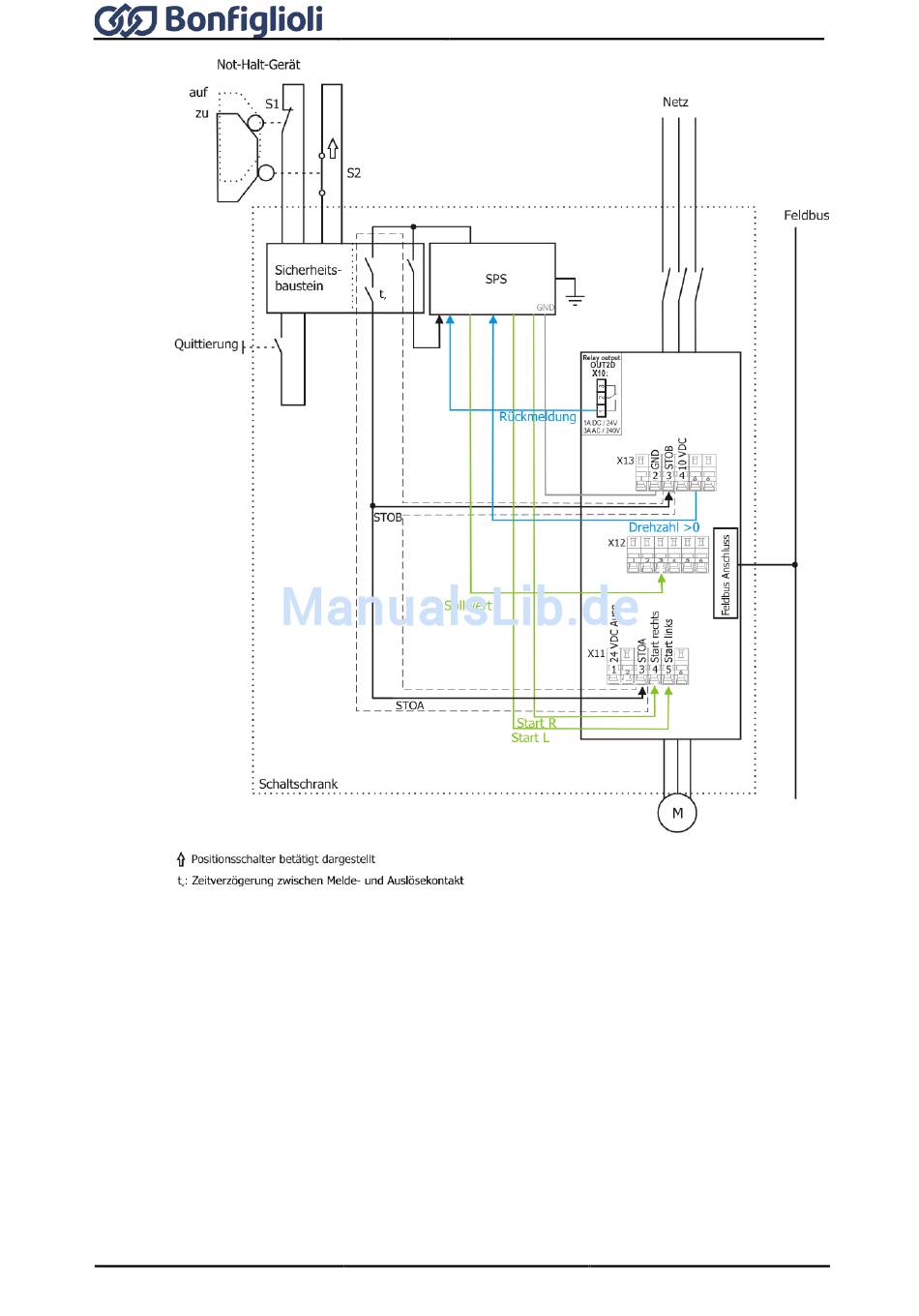

Das Applikationsbeispiel zeigt eine minimal ausgestattete Beschaltung für Agile Frequenzumrichter zur
Realisierung der Sicherheitsfunktion mit einem Not-Halt-Schalter in einem gemeinsamen Schaltschrank.
Die Versorgung des Sicherheitsschaltgerätes erfolgt durch die interne DC 24 V Versorgung (maximal
100 mA für alle angeschlossenen Verbraucher).
Bei der Betätigung des Not-Halt-Schalters wird zunächst der Fahrbefehl „Rechts" zurückgesetzt. Nach
Ablauf der Verzögerungszeit t unterbrechen die Kontakte am Sicherheitsschalter die beiden Freigabe-
v
pfade STOA und STOB des Agile Frequenzumrichters und die integrierte Sicherheitsfunktion STO wird
angefordert, indem die Wechselrichterfreigabe unterbrochen wird.
Die Verzögerungszeit wird am Sicherheitsschaltgerät eingestellt und muss der Applikation entsprechend
dimensioniert werden. Die eingestellte Verzögerungszeit muss etwas höher als die Stillsetzzeit sein.
Eine (nicht-sichere) Rückmeldung an eine Prozesssteuerung kann z.B. über einen angeschlossenen Feld-
bus erfolgen. Ist STO angefordert, kann die übergeordnete Steuerung keinen weiteren Einfluss auf die
Wechselrichterfreigabe im Frequenzumrichter nehmen.
