13.4 Anschluss einer Telefonleitung an das Festnetzkommunikationsmodul 6000 XW
Ist das Wählgerätmodul installiert, so kann die Zentrale
Sprachnachrichten übermitteln, und mit einem Wachdienst oder
einem entfernten PC kommunizieren. Hierzu muss eine analoge
Telefonleitung an das Modul angeschlossen werden.
•

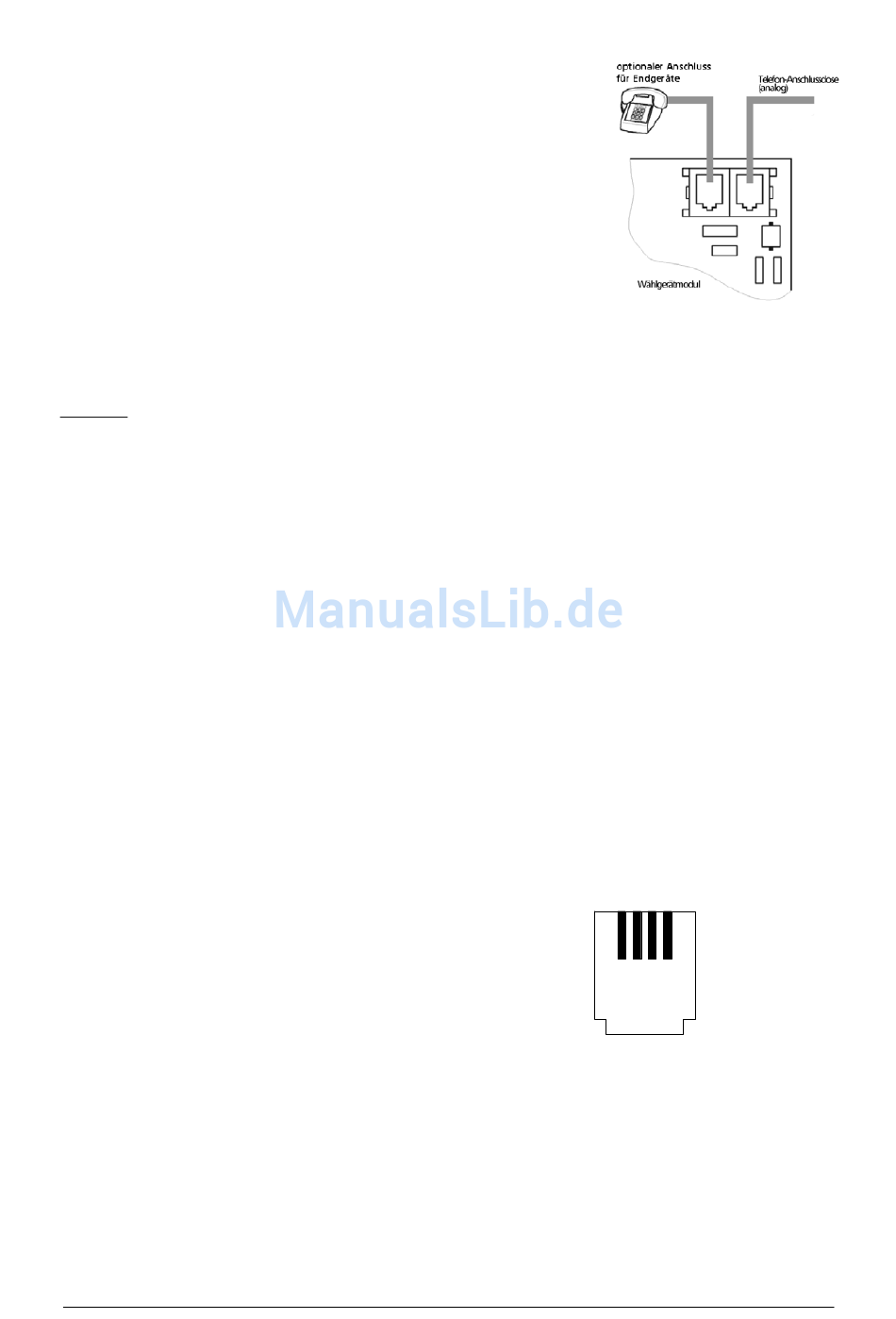

Verwenden Sie das mitgelieferte Telefonkabel TAE- F Stecker
/ Western-Stecker), um die Telefonleitung mit der Eingangs-
Buchse (IN) im Modul 6000 XW zu verbinden (siehe
Abbildung).
•
Schließen Sie ggf. ein Telefon, Faxgerät oder ein anderes
Telekommunikationsgerät an die Ausgangs-Buchse (OUT) an,
die mit einem Telefon-Symbol markiert ist. Verwenden Sie
bei Bedarf das mitgelieferte Adapterkabel (TAE-Buchse /
Western-Stecker).
•
Im Normalfall wird die Telefonleitung durch das Wählgerät
nicht beeinträchtigt. Im Alarmfall wird die Verbindung zu
den angeschlossenen Endgeräten automatisch unterbrochen
und das Wählverfahren ausgelöst.
Hinweis: Das Wählgerät muss direkt an eine Telefonbuchse angeschlossen werden. Alle anderen Geräte
(Telefon, Faxgerät, Modem etc.) sollten an den Ausgang des Wählgerätes angeschlossen werden.
13.5 Anschluss der Bedienteile
Die Verbindung zum Bedienteil 6000 TD sowie zum PC über das Schnittstellenkabel 6000 PC erfolgt
über einen digitalen BUS.
Es gibt drei BUS- Anschlüsse an der Zentrale:
Eine Buchse für einen Modularstecker (RJ-44) auf der Hauptplatine und einen an der Unterseite der
Zentrale sowie vier BUS- Klemmen 1, 2, 3, 4 auf der rechten Seite der Platine.
Die Verbindung erfolgt über ein Standardkabel mit verdrillten Adern, z.B. ein Telefonkabel. In der
Tastatur gibt es ebenfalls eine Modularsteckbuchse sowie Anschlussklemmen.
Es dürfen bis maximal vier Tastaturen an der Zentrale in paralleler oder sternförmiger Verbindung
angeschlossen werden. Die maximale Gesamtkabellänge bei Klemmverbindung beträgt 100 m. Werden
Modularsteckverbindungen verwendet, wird eine maximale Kabellänge von 10 m empfohlen. Die
Verbindung über die Klemmen ist zu empfehlen.
Um die Tastatur 6000 TD zu öffnen, drücken Sie die Sicherung an der rechten Gehäuseseite mit einem
Schraubendreher nach innen und entfernen Sie dann den Gehäusedeckel. Drücken Sie ein Loch für den
Kabeleingang durch eine der Sollbruchstellen an der Gehäuserückseite. Führen Sie das Kabel durch das
Loch und befestigen Sie bei der Endmontage die Gehäuserückseite an der Wand (die Gehäusesicherung
muss auf der rechten Seite sein).
Das BUS- Verbindungskabel an die Buchse bzw. an die
Schraubklemmen anschließen. Es ist wichtig, dass die
entsprechenden Stellen der Tastatur und Zentrale miteinander
verbunden sind (1-1, 2-2, 3-3, 4-4). Überprüfen Sie die Farben
der Adern.
Anhand der rechten Abbildung können Sie erkenne, wie die
Buchsenbelegt sind.
1
2 3 4
RJ-Buchse
Vorderansicht
