LED gelb
LED rot

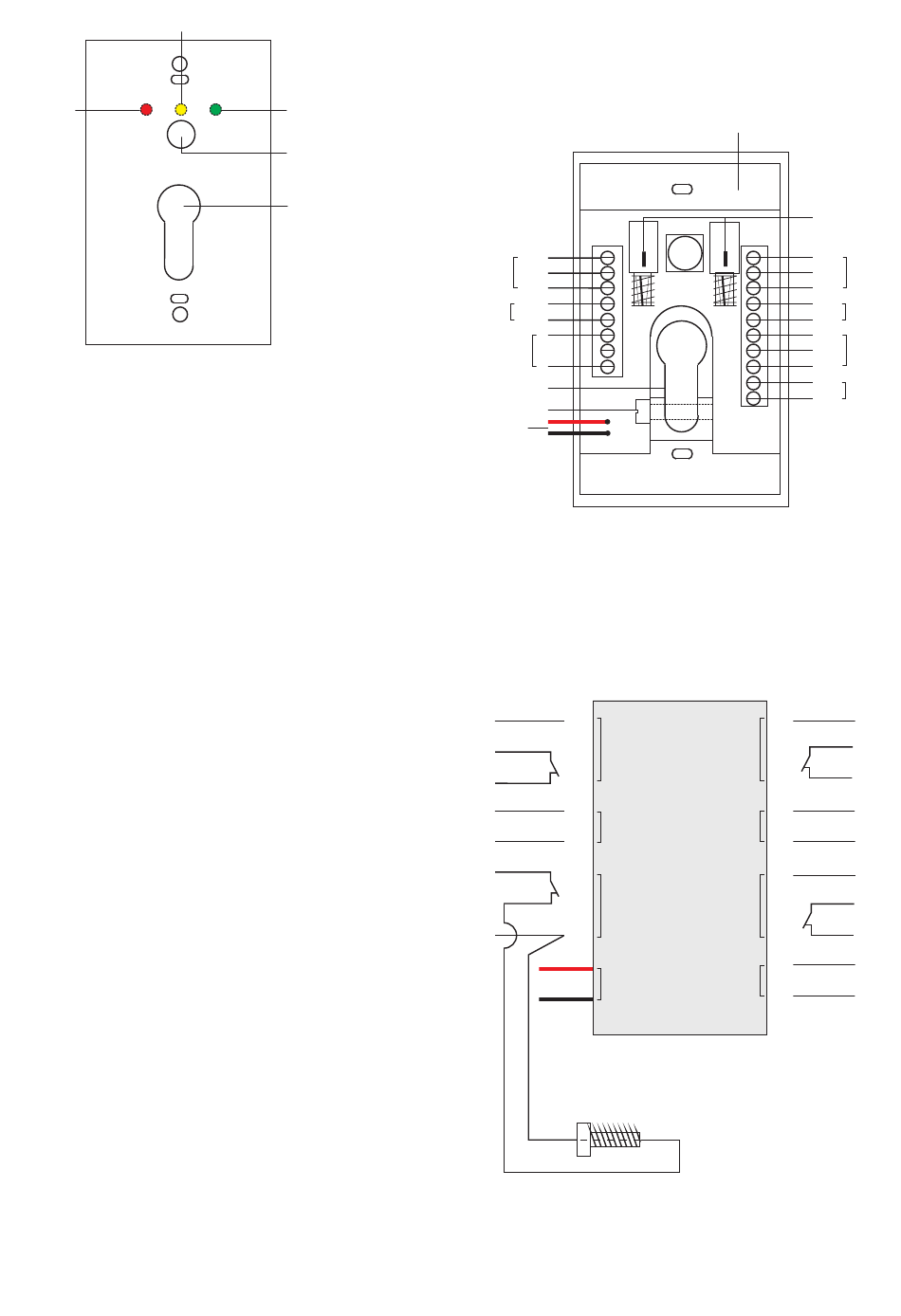

Abb. 2: Frontplatte
7. Anschluss
1. Der schematische Klemmenbelegungs-Plan zeigt die
Stellung der Wechselkontakte im normalen Zustand.
2. Im normalen montierten Zustand ist der
Sabotagekreis zwischen den Klemmen 6 und 7
geschlossen.
3. Zwei Wechselkontakte werden durch Rechts- oder
Linksdrehung des Schlüssels betätigt. Beide Kontakte
können bei Bedarf als Impuls- oder Schaltkontakt
genutzt werden. Im Auslieferungszustand sind diese
als
Schaltkontakt
kleinen Bügel (s. Abb. 3) mit Hilfe eines kleinen
Schraubendrehers oder einer feinen Zange wird der
Impulsmodus
eingestellt.
4. Das rote und das schwarze Kabel sind nur zu
verwenden, wenn der eingebaute Summer ertönen
soll (12 V DC Steuerung).
LED grün
vordere Sabotage-
feder
Öffnung für
Halbzylinder
(bzw. bereits
vormontierter
Halbzylinder)
eingestellt. Durch Entfernen der
Abb. 3: Klemmenbelegung der Kontakte
und LED-Anzeigen
NO
S1
COM
NC
_
LED 1
+
(grün)
Sabotage
Halbzylinder
Stulpschraube
Anschluss
Summer
(ertönt beim
Anlegen von
12 V DC)
Für die Funktion als Impulstaster sind die
Bügel zu entfernen!
Abb. 4: Schematischer Klemmenbelegungs-
Plan
1
NO
2
COM
S1
3
NC
_
4
LED 1
12 V
+
5
(grün)
6
Sabotage
7
8
+
Summer
_
12V
sechseckige
Stulpschraube
für Zylinder
mitgelieferter weißer
Bohrschutzdraht (Sabotagesicherung)
S1 schaltet bei Linksdrehung
S2 und S3 schalten bei Rechtsdrehung des Schlüssels
4
Sabotagesicherung
Bohrschutzplatine
Bügel
NO
S3
COM
NC
_
_
LED 3
+
(rot)
NO
S2
COM
NC
_
_
LED 2
+
(gelb)
NO
18
COM
17
S3
NC
16
_
15
LED 3
12 V
+
14
(rot)
NO
13
S2
12
COM
NC
11
_
10
LED 2
12 V
+
(gelb)
Sabotagekreis (6-7) ist bei
gedrückter Feder vorne
und hinten geschlossen
9
