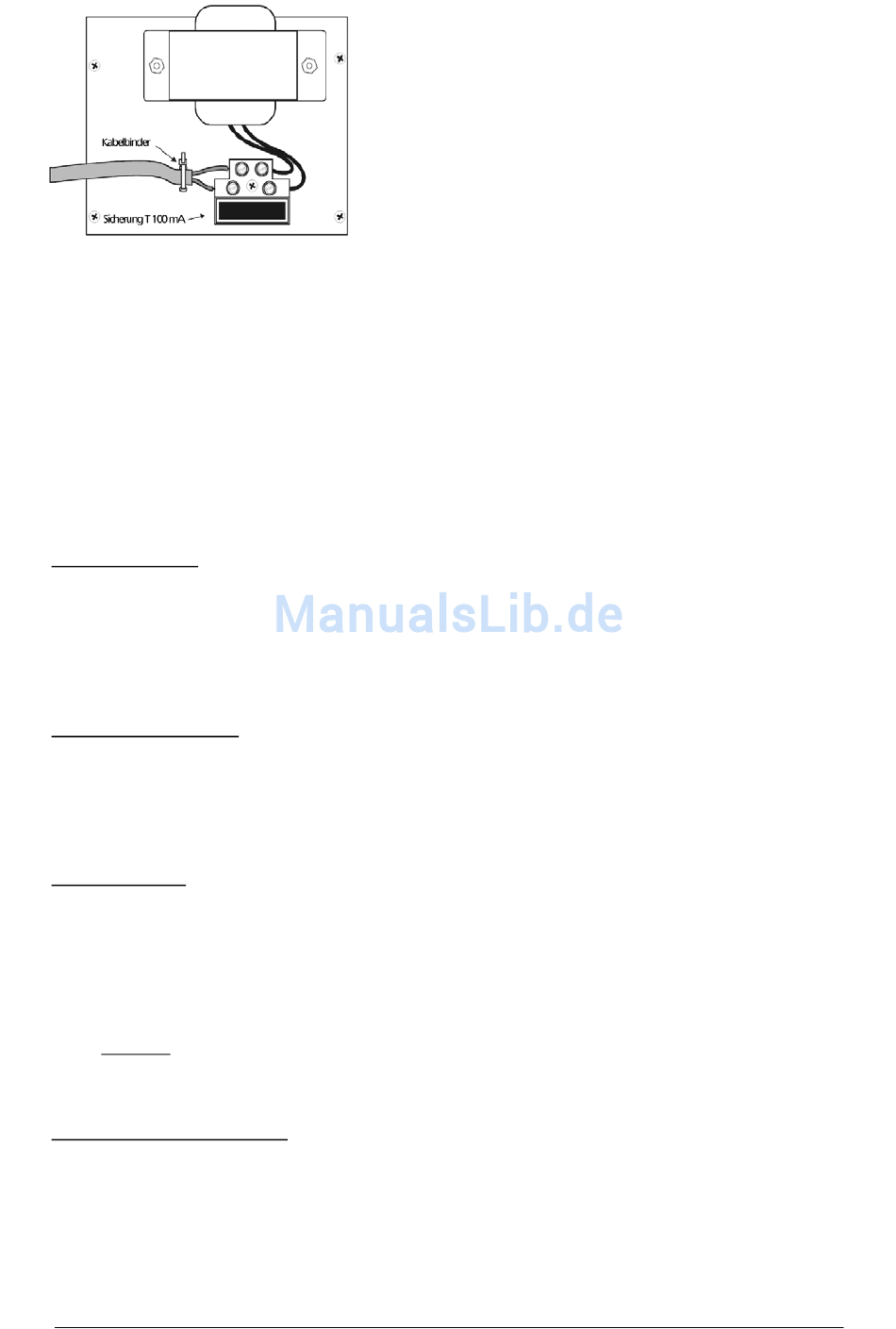

13.2 Anschlüsse der Meldelinien
Schließen Sie die Meldelinien an wie im Kapitel 10 bis 12 beschrieben. Jede Meldelinie L1 bis L4 muss mit der
Klemme COM verbunden werden. Für die Stromversorgung der Melder verbinden Sie zwei Adern des
Verbindungskabels mit den Klemmen +U und GND und schließen Sie diese parallel an die Melder an.
Die maximale Kabellänge für eine Meldelinie beträgt 200 m.
13.3 Anschluss der Ausgangslinien
Verwenden Sie folgende Anschlussklemmen:
Stromversorgung
+U
Ein notstromgesicherter +13,8 VDC Ausgang für angeschlossene Melder usw. Die
Dauerbelastung darf 0,4 A nicht überschreiten. Für eine kurze Zeit (max. 15 Minuten) kann der
Ausgang bis 1,2A belastet werden (max. 1 Zyklus pro Stunde). Dieser Ausgang hat eine separate
Sicherung (FU2: 1,6 A), die von der Elektronik der Zentrale überwacht wird. Sollte sie überlastet
werden, so wird folgendes angezeigt: Ereignisfeld: Fehler, Ereignisquelle: C (Zentrale).
GND Massekontakt für die Ausgangsspannung.
Alarmrelais (Wechsler)
NO
Schließerkontakt (NO) des Alarmausgangsrelais
NC
Öffnerkontakt (NC) des Alarmausgangsrelais
C
in gemeinsamer Kontakt (verbunden mit den Klemmen NC oder NO) für das
E
Alarmausgangsrelais. Das Relais ist bis max. 60V/1A belastbar. Das Relais wird während eines
Alarmzustandes (jeder Art inkl. Panikalarm) der Zentrale geschaltet.
Sirenenausgang
SIR
Anschlussklemme für eine externe Sirene (z.B. AS 01, OS 360). Im Normalzustand besteht eine
+U Spannung. Im Alarmzustand (außer Panikalarm) besteht ein Massepotential. Eine einfache
Sirene (max. 0,7A) kann an die Klemmen +U und SIR angeschlossen werden. Soll eine Sirene mit
eingebautem Notstromakku angeschlossen werden, so muss der Eingang für den Ladestrom mit
den Klemmen GND und SIR verbunden werden (während des Alarmzustands wird die Aufladung
des Akkus unterbrochen). Die Sirene kann auch zur Wiedergabe der Scharf-/ Unscharfschaltung
der Töne verwendet werden sowie auch für das akustische Signal während des Testmodus.
Hinweis: Die Sirene OS 360 ist wegen ihrer Filterelektronik nicht geeignet, die akustischen
Meldungen bei Problemen mit der Scharfschaltung (siehe 16.21) anzuzeigen. Verwenden Sie
hierfür eine zusätzliche einfache Sirene oder einen Summer (z.B. AS 01 oder AS 11).
Programmierbare Ausgänge
PgX, PgY
Transistor- (open collector) Ausgänge. Im Normalzustand liegt hier 12V an, im
Alarmzustand wird der open collector eines Transistors mit Masse (GND) verbunden. Der
Ausgang ist 12 VDC, max. belastbar bis 100 mA. Falls hohe Lasten geschaltet werden, sollte ein
Relais-Modul verwendet werden. Bitte achten Sie darauf, dass der Ausgang nicht überlastet wird.
Die Funktion dieses Ausgangs wird von der Einstellung des Parameters 23 x bzw. 24 x im
Programmier-Modus bestimmt (siehe entsprechenden Abschnitt).
Seite 27
