Installation der Zentrale
Das Gehäuse der Zentrale ist für eine Montage an der Wand konzipiert. Durch die vorgestanzten
Öffnungen auf der Rückseite können die Kabel geführt werden.
Verbinden Sie sämtliche Kabel mit der Zentrale (Spannung, Eingangsschleifen, Ausgänge,
Telefonleitung etc.), bevor Sie das Gehäuse an der gewünschten Stelle montieren.
13.1 Einbau des Festnetzkommunikationsmodul 6000 XW
Siehe entsprechende Anleitung
13.2 Einbau des GSM-Kommunikationsmodul 6000 GSM
Siehe entsprechende Anleitung
13.3 Anschluss des Stromkabels
Das Stromkabel sollte nur durch einen Fachmann angeschlossen werden. Die Zentrale entspricht
der Klasse II mit doppelter Isolierung, und ihre integrierte Stromversorgung muss mit einem doppelt
isolierten zweiadrigen Kabel angeschlossen werden (siehe folgende Abbildung)
•
Verwenden Sie ein zweiadriges doppelt isoliertes Stromkabel (0,75 bis 1,5 mm
sollte sich keine Sicherung mit einem anderen Haushaltsgerät teilen.
•
Führen Sie das Stromkabel in das Gehäuse ein, und schrauben Sie die Adern fest an die AC-
Anschlüsse an.
•
Befestigen Sie das Kabel mit Hilfe der Kabelbinder fest.
•
Schalten Sie die Spannung erst ein, wenn Sie mit der Installation fertig sind und den Gehäusedeckel
wieder aufgesetzt haben.
Warnung:
An der Stromversorgung sind 230 V
vorhanden!
1
2
3
4

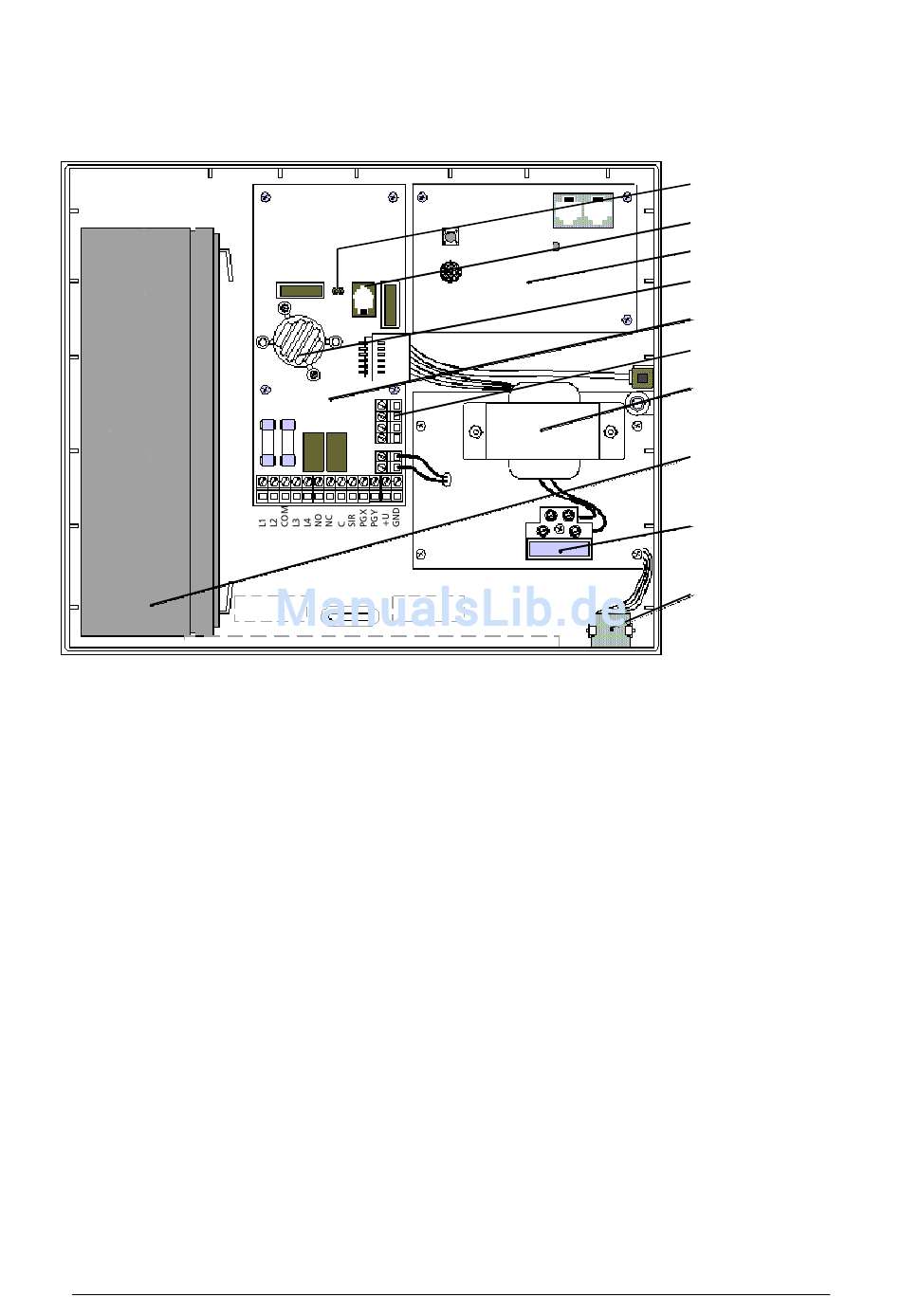

20V
AC
RESET Pins
BUS Anschluss
Kommunikationsmodul
Wählgerätmodul
Lautsprecher für
Wählgerätmodul
Hauptplatine
BUS Klemmen
1, 2, 3, 4
Netzgerät
Notstromakku
Sicherung
BUS Anschluss
2
). Das Alarmsystem
Seite 26
