12. Beispiel Verdrahtungen
Die folgenden Beispiele zeigen die verschiedenen Verdrahtungsmethoden bei einzelnen oder mehreren
Meldern pro Meldelinie.
Die Eigenschaften der Meldelinie werden dargestellt und die entsprechenden Programmiersequenzen
werden in Klammer angegeben. Die Programmierung wird in Kapitel 16 detailliert beschrieben.
Am einfachsten ist es, die Meldelinien sternförmig mit 6- adrigem Alarm- oder Telefonkabel (3 Adern
für eine Linie mit Doppelendwiderstand plus 2 Adern für die Stromversorgung) zu verdrahten.
Um die Verdrahtungsschemen zu vereinfachen, ist die Stromversorgung zu den Meldern nicht immer
eingezeichnet. Die +12 V- / Masse- Versorgung wird parallel an der Zentrale angeschlossen.

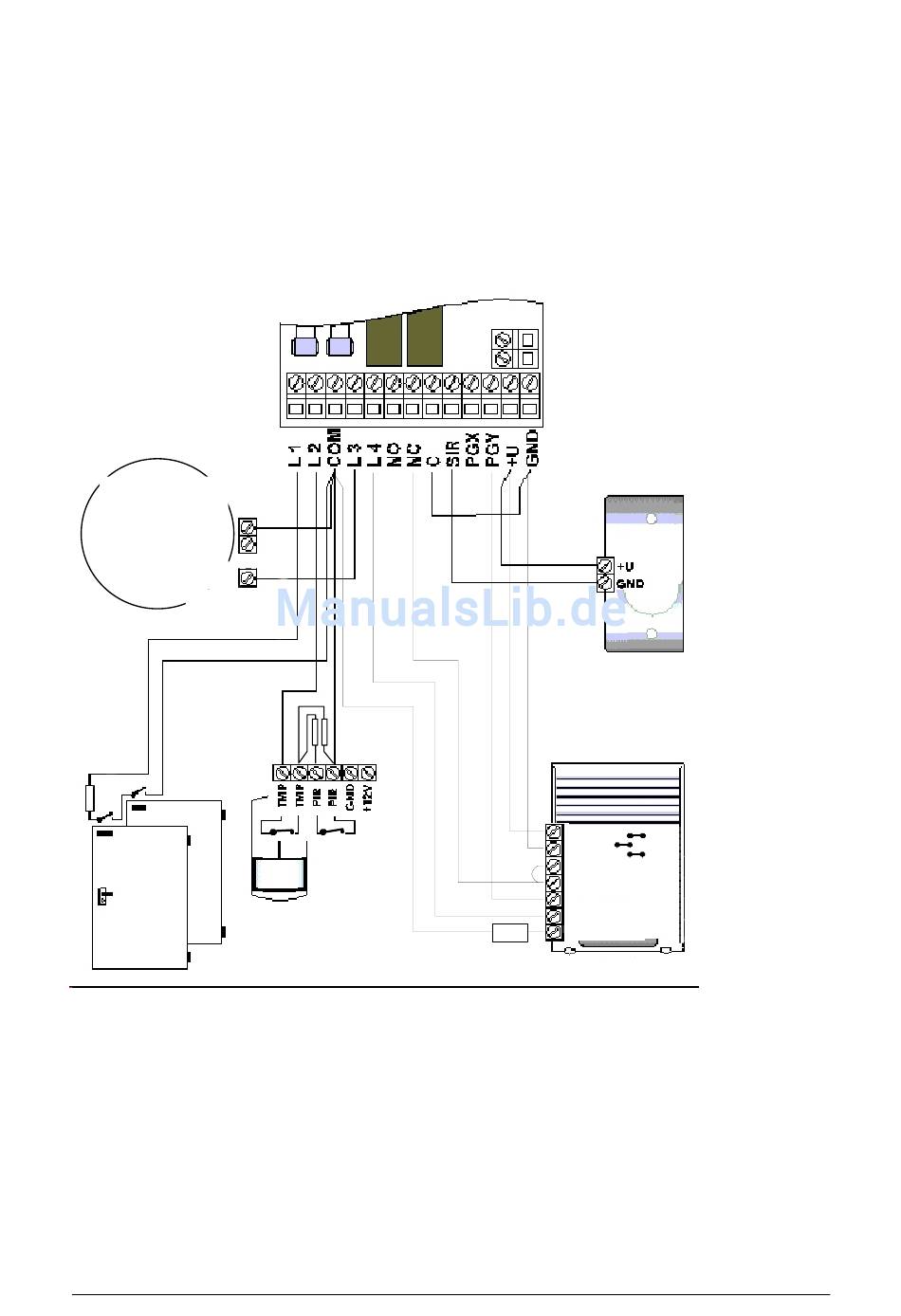

12.1 Allgemeines Beispiel
Rauchmelder
Rauchmelder
RA 212H
SD-280
ALARM
TMP
+ 12 V
Öffnerk reis
Öffnungskreis
Kreis mit
Endwide rstand
2k2
M agnetkonta kt
M K 01
L1 =
Zwei Magnetkontakte MK 01 (Ruhezustand geschlossen = NC)
Verdrahtung: Öffnerkreis mit Endwiderstand
Überwachen des Eingangsbereiches = verzögerter Alarm
(60 01 2 1 1)
2x 2k2
Kreis mit
Doppel-
Endwiderstand
Bewegungsmelder
BM 04
Sirene AS 01
Sirene AS 05
Außensirene
Außensirene
OS 365A
OS 360
+12V
G ND
SIR
FLA
ARM
TMP
TMP
2k2
*
*
Im Lieferzustand
befindet sich der 2k2
Widerstand zwischen COM
OFF
und L4 der Zentrale.
ON
OFF
PgY = Scharfschaltung
(Werkseinstellung)
Seite 21
