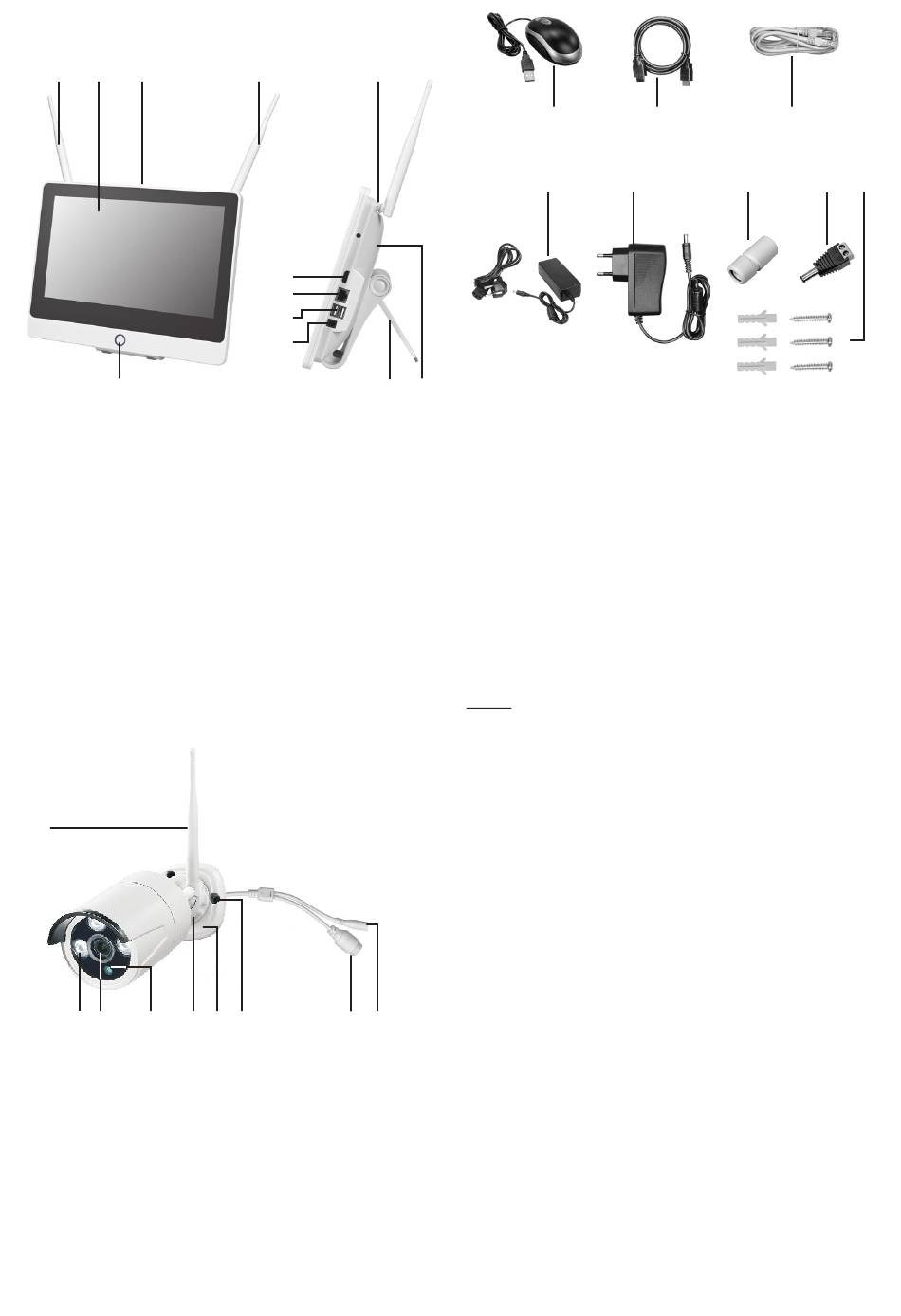

6. Ausstattung
1 2 3
11
Recorder WR100M
1 Antennen
2 Bildschirm
3 eingebaute Festplatte (1 oder 2 TB)
4 Antennenbefestigung
5 HDMI-Anschluss
6 RJ45-Eingang (Verbindung zum Router)
7 USB-Anschlüsse, z.B. für Maus und USB-Backup
8 Netzgerät-Anschluss
9 Aufhängelöcher für Wandmontage
10 abnehmbarer Aufstellfuß mit Befestigungsschraube
11 Taste Standby-Modus
12
13 14 15 16 17 18
Kamera WR100B
12 Antenne
13 Hochleistungs-IR-LED
14 Objektiv
15 Dämmerungssensor
16 Feststellring
17 Halterung für Wand- oder Deckenmontage
18 Befestigungspunkt für Montage
19 Netzwerk-Anschluss
20 Netzgerät-Anschluss
1 4
5
6
7
8
10 9
19 20
21
24
Zubehör
21 USB-Maus
22 HDMI-Kabel
23 Netzwerkkabel 1 m
24 Netzgerät für Recorder
25 Netzgerät für Kamera
26 Schutzverschraubung für Netzwerkkabelanschluss der Kamera
27 DC-Stecker mit Schraubklemmen
28 Dübel und Schrauben für Kamerabefestigung
7. Platzierung der Geräte
Kamera
Bevor Sie die Kameras montieren, planen Sie zuerst deren
Montagestelle. Überprüfen Sie von dort aus vor der Montage die
Funktion der Kamera und die WLAN-Übertragung.
Achten Sie auf folgende Punkte:
!
Die Kamera sollte so angebracht werden, dass möglichst kein
direktes Licht oder Sonneneinstrahlung auf das Objektiv fällt,
ansonsten kann das Bild übersteuert werden. Denken Sie daran,
dass die Position der Sonne nicht konstant ist. Überprüfen Sie am
besten vor der Montage das Kamerabild. Nehmen Sie hierzu das
Gerät in Betrieb und halten Sie die Kamera an die gewünschte
Stelle. Verändern Sie bei Bedarf die Kameraposition, bis Sie den
optimalen Bildausschnitt gefunden haben.
!
Richten Sie die Kamera für die nächtliche Aufnahme nicht nach
außen durch ein Glasfenster oder auf helle Gegenstände im
Vordergrund, da hierbei das Bild durch Reflexion der
Infrarotausleuchtung gestört wird.
!
Wählen Sie den Abstand zwischen Kamera und Objekt je nach der
gewünschten Detailerkennung aus.
!
Wenn Sie automatische Aufnahmen durch Bewegungserkennung
starten möchten, dann achten Sie darauf, dass im Kamerabild
keine Hintergrundbewegung vorhanden ist wie z. B. Bäume, deren
Äste sich im Wind bewegen können.
!
Die Kamera besitzt eine Infrarotausleuchtung für den Nahbereich.
Diese wird über den Dämmerungssensor geschaltet. Durch eine
7
