QuantumX / SomatXR und CAN
Abschluss-
widerstand
120
CAN-LEDs "BUS"
20
Knoten 1 . . .

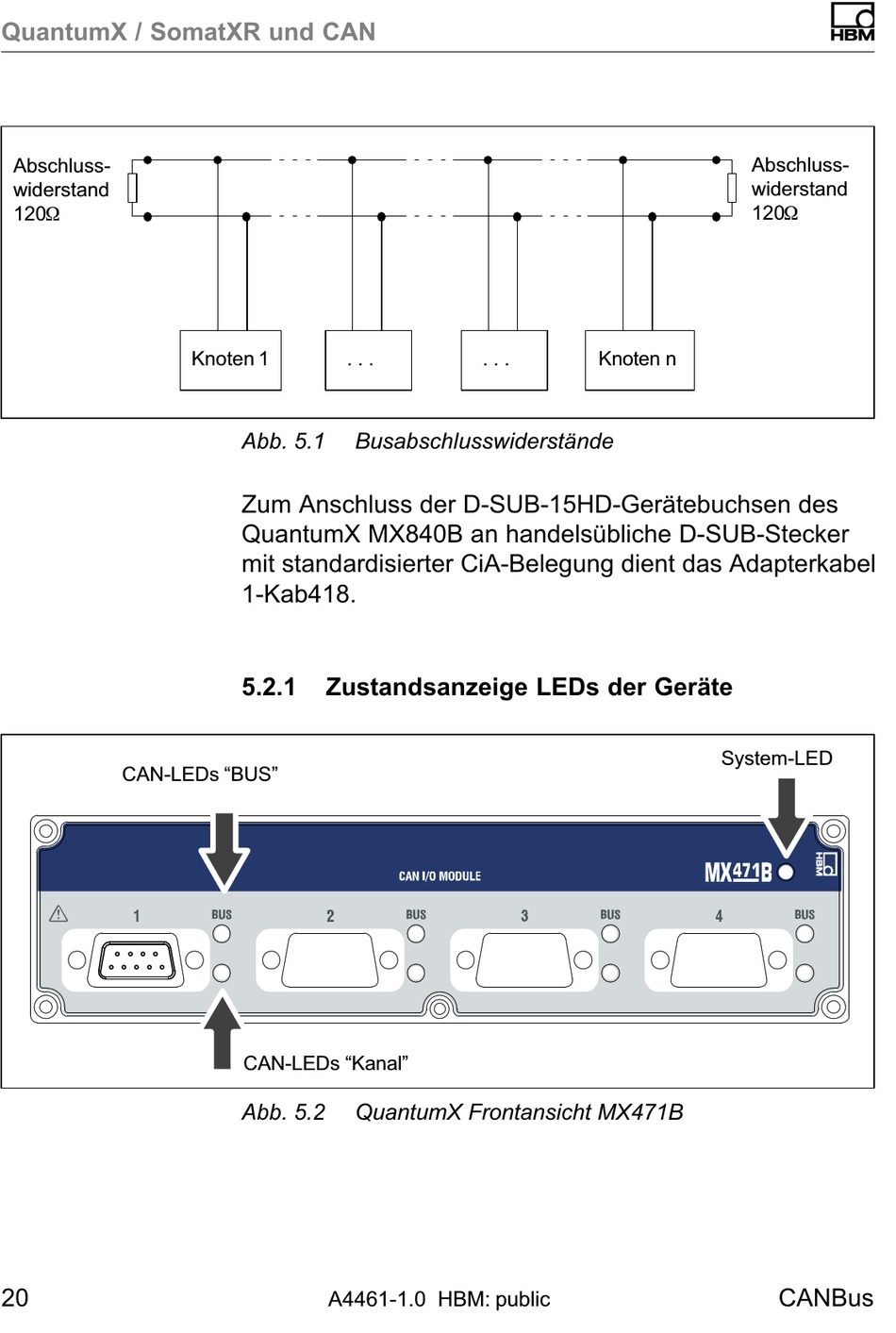

Abb. 5.1 Busabschlusswiderstände
Zum Anschluss der D-SUB-15HD-Gerätebuchsen des
QuantumX MX840B an handelsübliche D-SUB-Stecker
mit standardisierter CiA‐Belegung dient das Adapterkabel
1-Kab418.
5.2.1 Zustandsanzeige LEDs der Geräte
CAN-LEDs "Kanal"
Abb. 5.2 QuantumX Frontansicht MX471B
A4461-1.0 HBM: public
. . . Knoten n
Abschluss-
widerstand
120
System-LED
CANBus
