CANBus
QuantumX / SomatXR und CCP / XCP-on-CAN

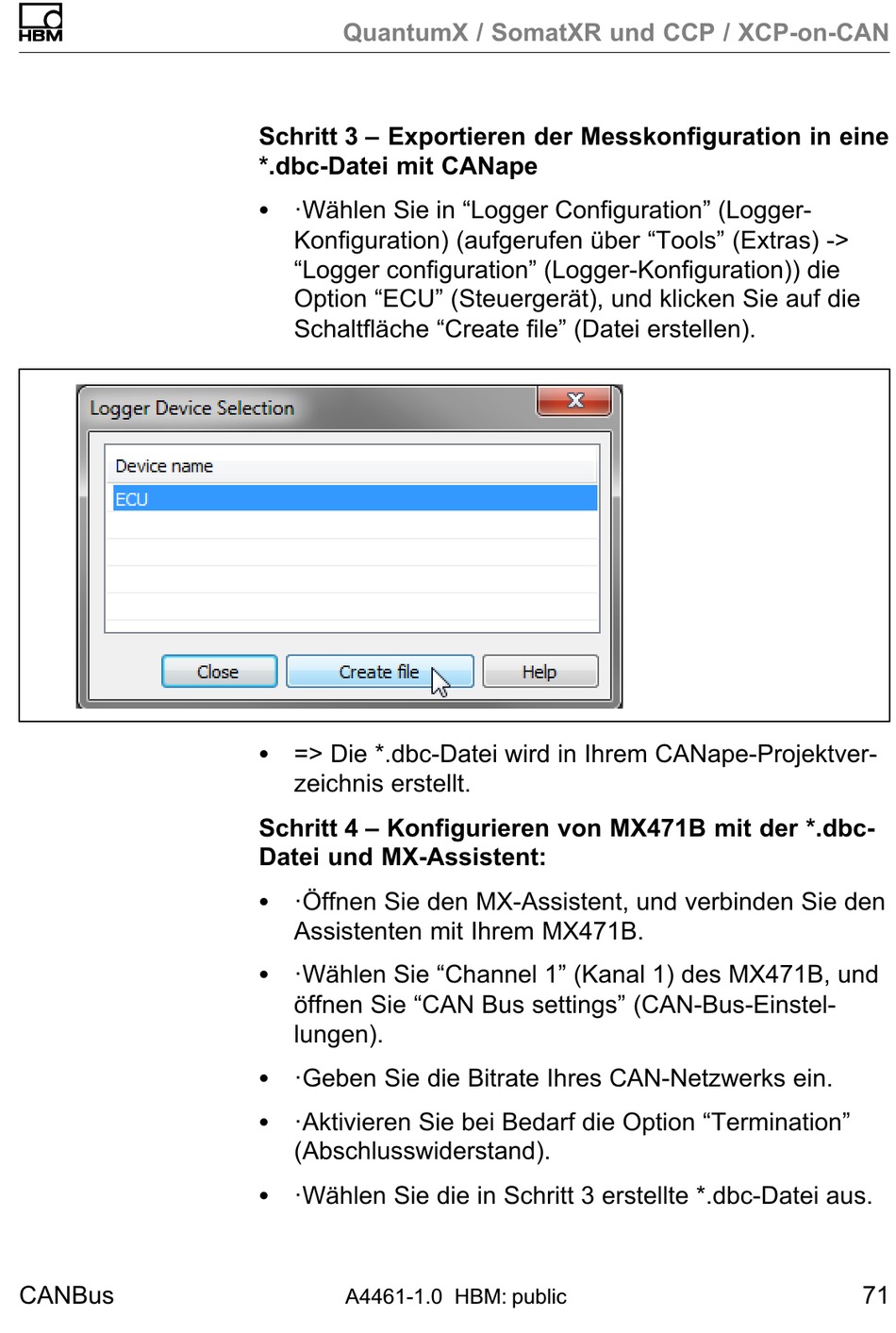

Schritt 3 – Exportieren der Messkonfiguration in eine
*.dbc-Datei mit CANape
S ·Wählen Sie in "Logger Configuration" (Logger-
Konfiguration) (aufgerufen über "Tools" (Extras) ->
"Logger configuration" (Logger-Konfiguration)) die
Option "ECU" (Steuergerät), und klicken Sie auf die
Schaltfläche "Create file" (Datei erstellen).
S => Die *.dbc-Datei wird in Ihrem CANape-Projektver­
zeichnis erstellt.
Schritt 4 – Konfigurieren von MX471B mit der *.dbc-
Datei und MX-Assistent:
S ·Öffnen Sie den MX-Assistent, und verbinden Sie den
Assistenten mit Ihrem MX471B.
S ·Wählen Sie "Channel 1" (Kanal 1) des MX471B, und
öffnen Sie "CAN Bus settings" (CAN-Bus-Einstel­
lungen).
S ·Geben Sie die Bitrate Ihres CAN-Netzwerks ein.
S ·Aktivieren Sie bei Bedarf die Option "Termination"
(Abschlusswiderstand).
S ·Wählen Sie die in Schritt 3 erstellte *.dbc-Datei aus.
