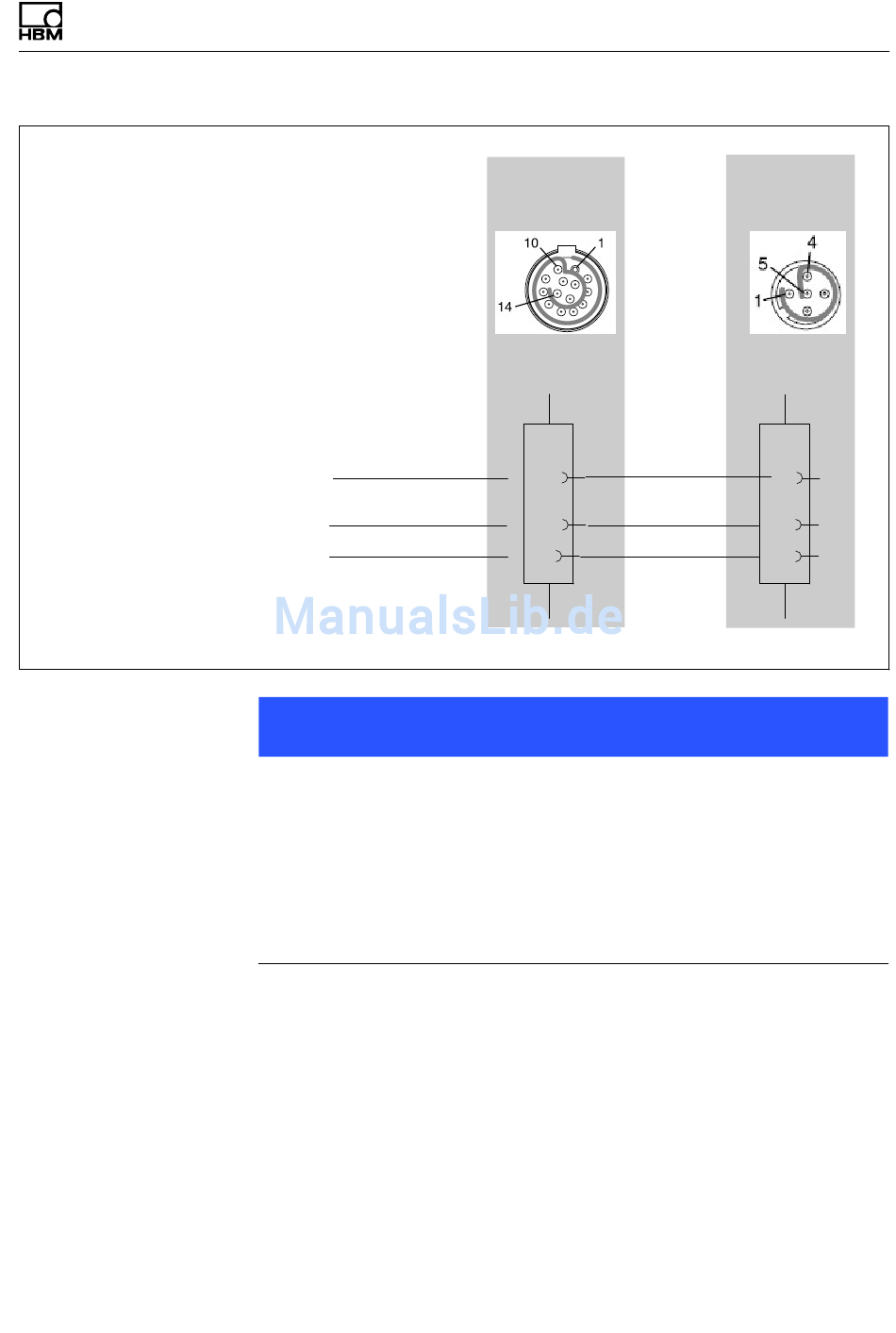

HBM QUANTUM X Bedienungsanleitung Seite 93

SomatXR
CANBus
CAN-High
CAN-Low
Grau/Schwarz
CAN-GND
Hinweis
Sorgen Sie für eine korrekte Terminierung mit Abschluss­
widerständen, wie in Abb. 5.1 dargestellt. Das Quan­
tumX‐Modul MX840B enthält keine Terminierung, der
MX471B und der SomatXR MX840B-R enthalten eine
interne Terminierung, die über Software aktiviert werden
kann.
A4461-1.0 HBM: public
QuantumX / SomatXR und CAN
MX840B-R
Kanal 1
ODU 14pol
Grau
11
Grün
12
13
MX471B-R
M12 5pol.
.
Weiß
Blau
Schwarz
4
5
3
19
