Ausbauen der Batterie

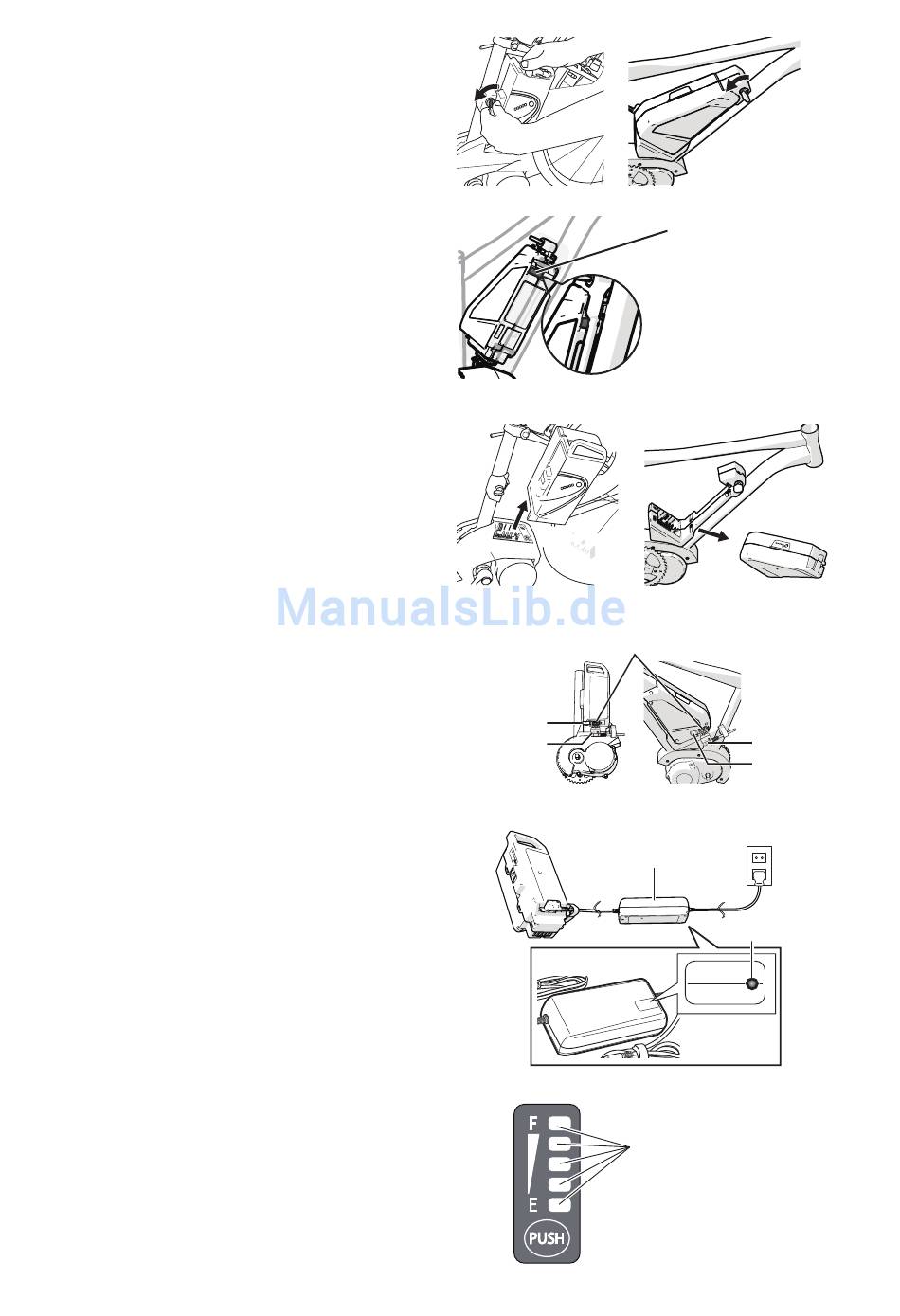

Sowohl Abb. 1 als auch Abb. 3 zeigen, wie die
Centerbatterie (links) bzw. die Dreiecksbatterie
(rechts) ausgebaut werden. Abb. 2 zeigt die er-
forderlichen Schritte nur für die Dreiecksbatterie.
1) Drücken Sie den Ein-/Ausschaltknopf am
Bediengerät, um das Elektrofahrrad-System
auszuschalten.
– Wenn Sie die Batterie ausbauen, während das
Elektrofahrrad-System eingeschaltet ist, kann
es zu einer Fehlfunktion kommen.
2) Entsperren Sie die Batterie mit dem Schlüs-
sel zur Batteriebefestigung.
– Zum Entfernen der Dreiecksbatterie öffnen Sie
das Schloss und drücken Sie dann den Entrie-
gelungshebel.
3) Um die Centerbatterie auszubauen, ent-
sperren Sie das Batterieschloss und drücken
Sie den oberen Teil der Batterie nach links;
um Batterien vom Dreieckstyp auszubauen,
drücken Sie den oberen Teil der Batterie nach
rechts und ziehen Sie die Batterie langsam
heraus.

Laden der Batterie

Die Batterie kann im ein- oder ausgebauten Zu-
stand geladen werden.
4) Öffnen Sie die Gummischutzkappe der Bat-
terie und verbinden Sie den Ladegerätstecker
mit dem Ladeanschluss.
5) Verbinden Sie den Netzstecker mit einer
Netzsteckdose (220 V Wechselstrom bis
240 V Wechselstrom).
6) Überprüfen Sie, ob die Batterieladestand-
Anzeigelampen und die Ladegerät-LED leuch-
ten.
– Die Batterieladestand-Anzeigelampen leuch-
ten entsprechend dem Ladestatus. Wenn der
Ladevorgang abgeschlossen ist, schalten sich
die Batterieladestand-Anzeigelampen und die
Ladegerät-LED aus.
1)
2)
3)
4)
Gummischutzkappe
Ladegerätstecker
Gummischutzkappe
Ladegerätstecker
Gummischutzkappe
Ladegerätstecker
5)
6)
DE-16
Entriegelungshebel
Stopper release lever
Stopper release lever
Ladeanschluss
Ladeanschluss
Ladeanschluss
Ladegerät
Ladegerät Ladegerät
Ladegerät-LED
Ladegerät-LED
Ladegerät-LED
36V
36V
Charger for
Li-Ion Battery
Charger for 36V
Li-Ion Battery
Charger for
Li-Ion Battery
Batteriepegel-Anzeige
Batteriepegel-Anzeige
Batteriepegel-Anzeige
Ladegerätstecker
Gummischutzkappe
Ladegerätstecker
Ladegerätstecker
Gummischutzkappe
Gummischutzkappe
