Deif AGC 100 Handbuch Seite 95

AGC 100 Handbuch für Konstrukteure
4189341021 DE

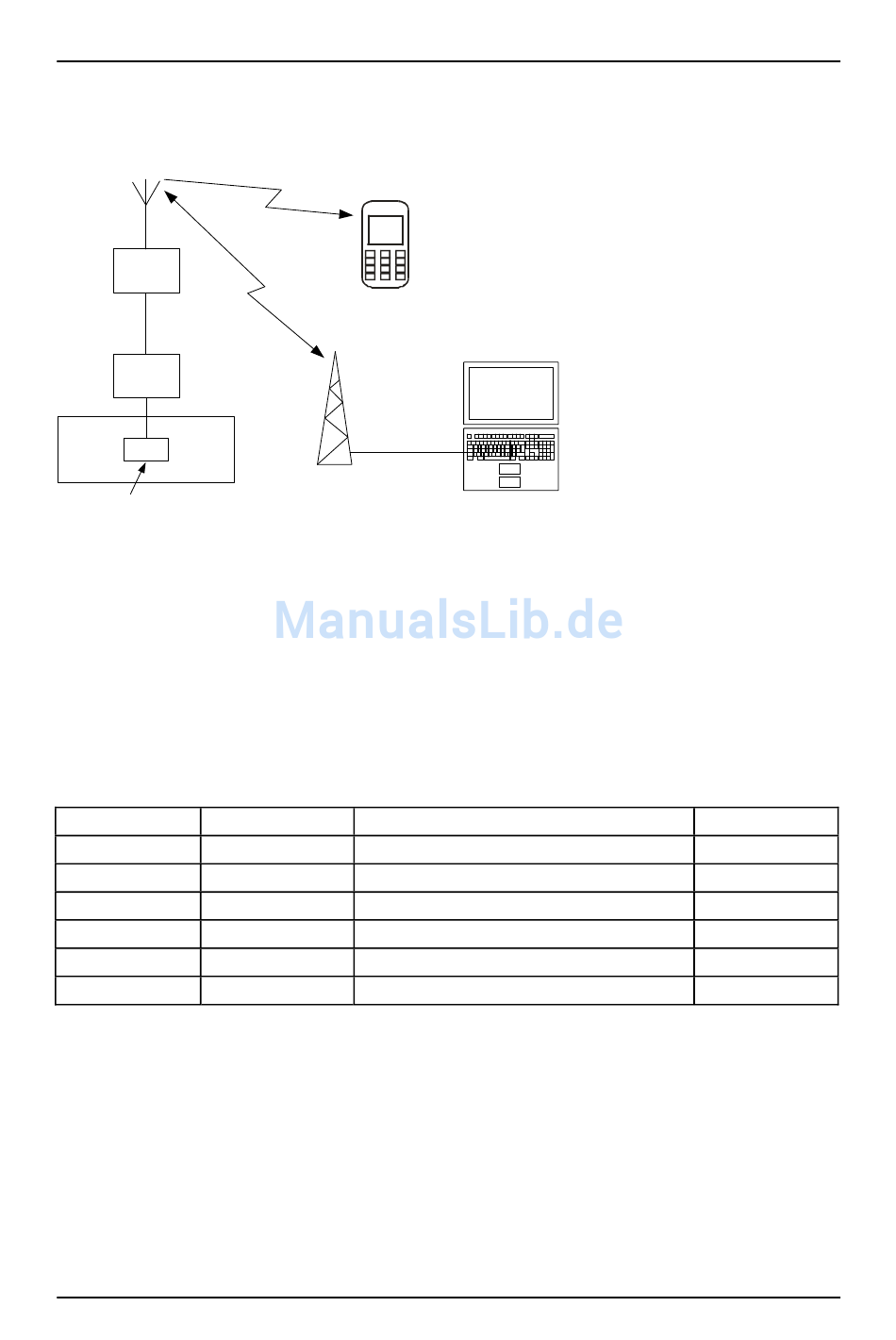

Verbindung
Modem
RS232
connection
Comm.
converter
DEIF
Service port
Die Verbindung basiert auf einer RS232-Verbindung mit einem GSM-Modem, über den Service-Port am Gerät.
Da die Verbindung am Controller eine TTL-Kommunikation ist, ist die Schnittstellenbox PI-1 (Option J5)
erforderlich, um die Signale für die RS232 zu konvertieren. Die PI-1 wird über ein Kabel mit einem 9-poligen
SUB-D-Buchsenstecker auf der Modemseite angeschlossen (siehe die Abbildung oben).
Modemtyp
DEIF empfiehlt die Verwendung eines Westermo GDW-11-Modems, da die Applikation mit diesen Klemmen
getestet wurde. Die erforderliche SIM-Karte muss den Datentransfer unterstützen. Wenden Sie sich bezüglich
der Einzelheiten an Ihren GSM-Anbieter. Am einfachsten legen Sie den PIN-Code im Modem selbst fest,
indem Sie die SIM-Karte in ein Mobiltelefon einlegen und den PIN-Code dort ändern. Die SIM-Karte merkt sich
den PIN-Code, wenn Sie in das Modem eingesetzt wird.
SMS-Alarmeinstellungen
Parameter Nr.
10320 GSM-PIN-Code
10330 12345678901
10340 12345678901
10350 12345678901
10360 12345678901
10370 12345678901
*Falls dies erforderlich ist, sendet das Gerät nach jedem Einschalten der Hilfsspannung den PIN-Code an das
Modem. Der PIN-Code wird über die USW eingestellt.
Für Anrufe ins Ausland geben Sie statt der „00" bitte „+" und die entsprechende Ländervorwahl ein, zum Bei-
spiel +45 für Dänemark.
Alarm während des Betriebs
Wenn während der Unterbrechung ein Alarm eintritt, sendet die Steuereinheit diesen erneut, wenn das Mo-
dem wieder hochgefahren wird, sodass keine Meldungen verloren gehen.
DEIF A/S
SMS alarm
Mobile
message
phone
Telephone line
Name
PIN-Code für GSM-Modem festlegen*
GSM-Rufnummer 1
GSM-Rufnummer 2
GSM-Rufnummer 3
GSM-Rufnummer 4
GSM-Rufnummer 5
PC with
utility software
Funktion
Zusätzliche Funktionen
Einstellen auf
Kein
Keine
Keine
Keine
Keine
Keine
Seite 95 von 154
