Rückmeldung „Motor läuft"

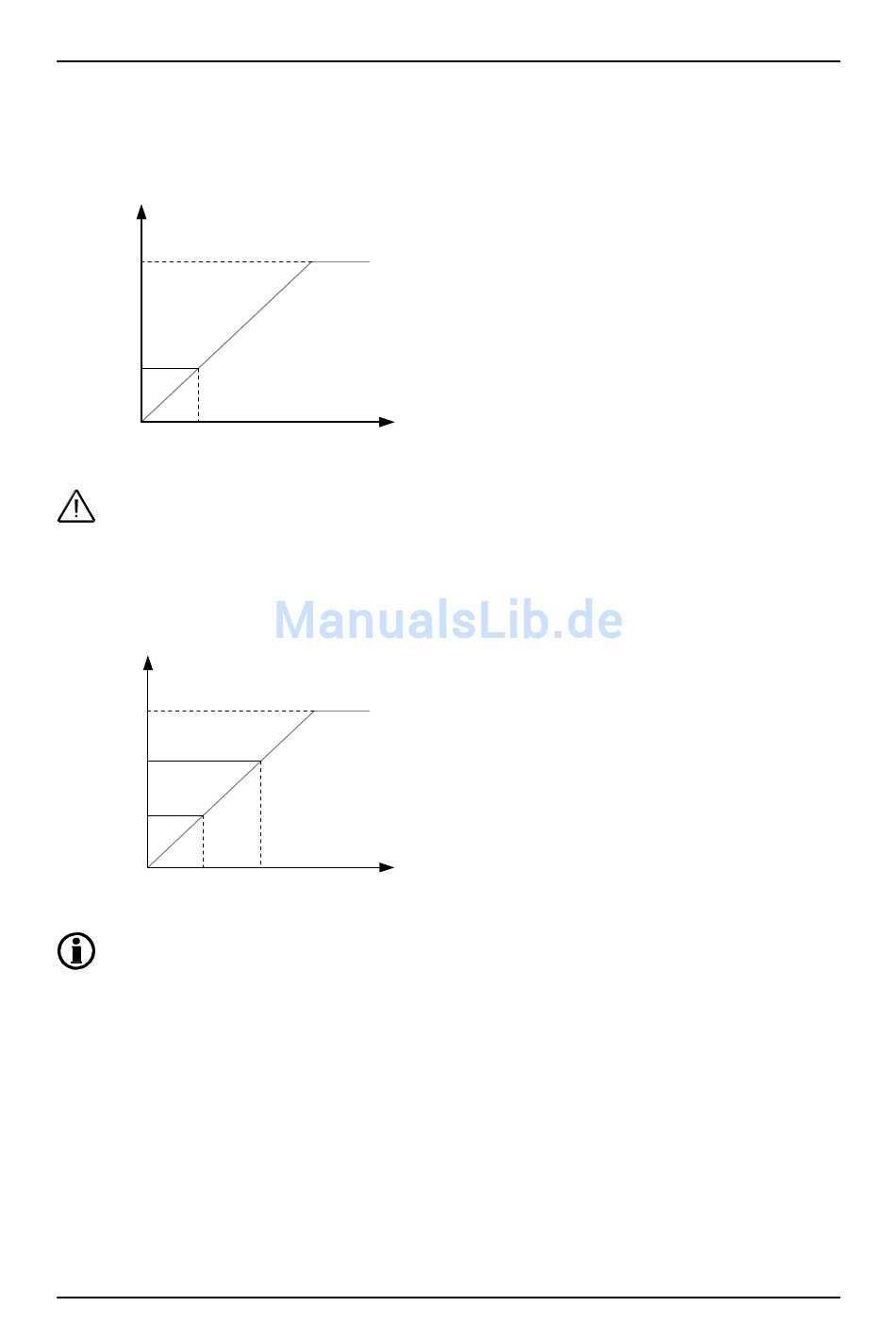

Die nachfolgende Zeichnung zeigt, wie die ‚Motor-läuft'-Rückmeldung bei Erreichen der Zünddrehzahl erkannt
wird. Die Werkseinstellung ist 1000 UpM (6170 Drehzahlerkenn.).
RPM
Run. feedback,
menu 4301
Firing speed
Die Werkseinstellung 1000 U/min ist höher als die Drehzahl des typischen Anlassers. Stellen
Sie die Drehzahl nach Angaben des Motorherstellers ein.
Eingang ‚Anlasser ausrücken'
Die nachfolgende Zeichnung zeigt, wie die ‚Motor-läuft'-Rückmeldung bei Erreichen der Zünddrehzahl erkannt
wird. Die Werkseinstellung ist 400 U/min. (6170 Drehzahlerkenn.).
RPM
Run. feedback,
menu 4301
Remove starter,
menu 6161
Firing speed
Bei MPU-Messung (magn. Pickup) muss die Zähnezahl des Schwungrades in Menü 6170
eingestellt werden.
6.1.4 Öldruck
Die Multi-Eingänge der Klemmen 6, 7 und 8 können für die Erkennung der „Motor-läuft"-Rückmeldung
verwendet werden. Die entsprechenden Klemmen müssen als RMI-Eingang für Öldruckmessung konfiguriert
werden.
Steigt der Öldruck über den eingestellten Wert (6175 Öldruckstand), wird das „Motor-läuft"-Signal erkannt und
die Start-Sequenz ist beendet.
DEIF A/S
RPM
t
RPM
t
Running
Zusätzliche Funktionen
Seite 48 von 154
