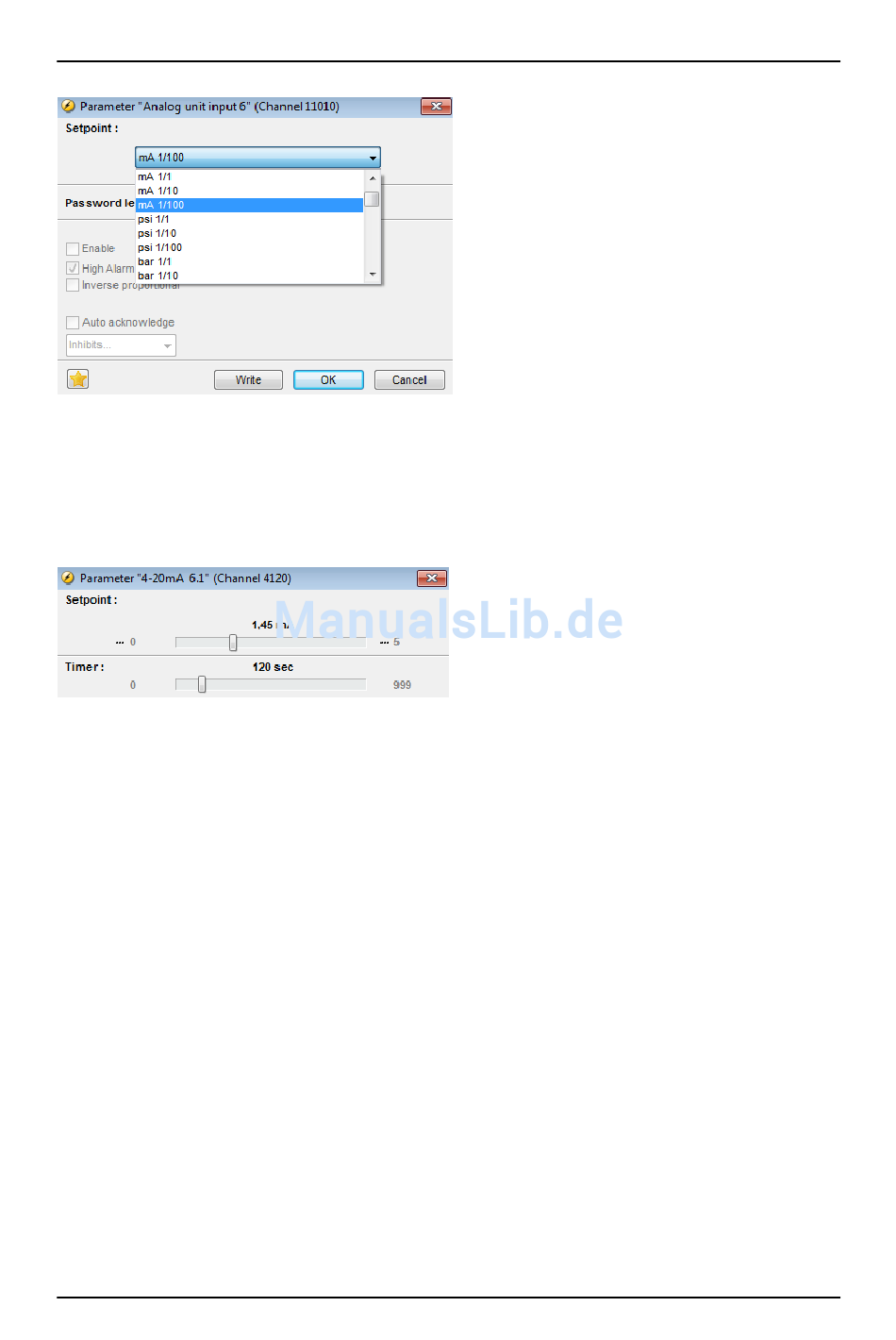

6. Es ist notwendig, die Parameter nach der Änderung der Skalierungseinstellungen (1/1, 1/10 oder 1/100)
neu zu laden. Damit wird die Parameterliste so aktualisiert, dass die Alarmeinstellungen den richtigen Wert
anzeigen.
7. Nach dem Auslesen der Parameter wurde der Alarm skaliert, daher muss er eingestellt werden (in diesem
Beispiel auf 0-5). Es erfolgt zudem eine Skalierung der Werte am Display.
Das Display zeigt nun den skalierten Wert von Multi-Eingang 6 an.
In o.g. Beispiel kann der Wert mit zwei Dezimalstellen eingestellt werden. Wird die Parameterliste nicht
aktualisiert, können die Sollwerte weiterhin nur ohne Dezimalstellen eingestellt werden.
Speichern der Parameterdatei:
Nach der Konfiguration der 4-20 mA-Eingänge (HW und Alarme) sollte die Parameterdatei erneut vom Gerät
auf den PC hochgeladen und dort gespeichert werden. Auf diese Weise werden die Einstellungen nicht
erneut geändert, wenn die Parameter in das Gerät geladen werden.

6.21.9 Digital

Wenn die Multi-Eingänge auf „Digital" konfiguriert werden, werden sie als digitale Eingänge, d.h. als
Schalteingang, verfügbar.

6.21.10 Pt1000

Dieser Eingang dient der Temperaturmessung, z.B. der Kühlmitteltemperatur. Die Einheit kann zwischen °C
und Fahrenheit per USW in Menü 10970 umgeschaltet werden.
Ein Offsetparameter ermöglicht die Kompensation in einer 2-Draht-Verbindung in folgenden Parametern:
● Multi-Eingang 6: 4167
● Multi-Eingang 7: 4297
