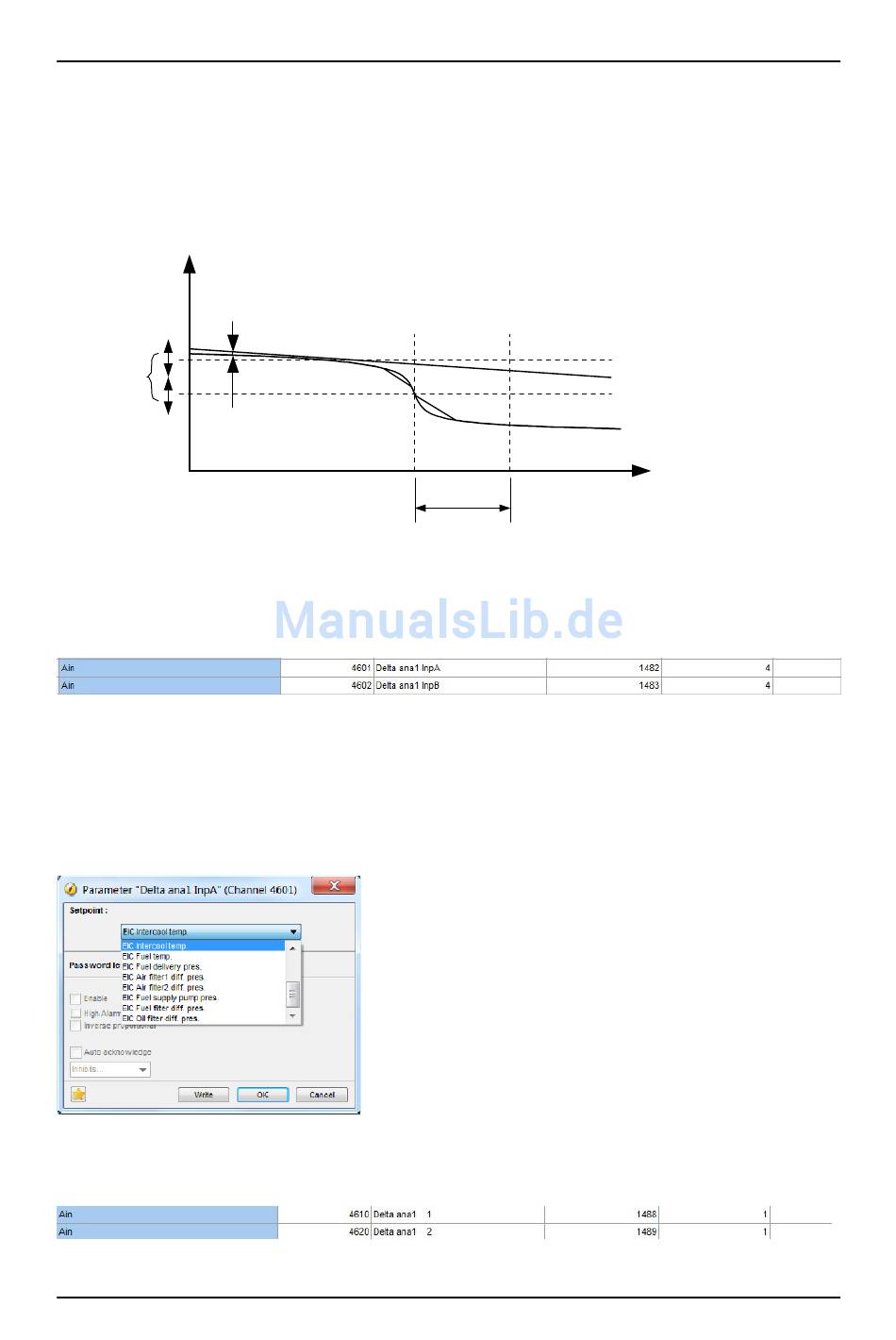

6.36 Differenzmessung

Mit der Differenzmessfunktion ist es möglich, zwei Analogeingänge zu vergleichen und einen Trigger auf den
Unterschied zwischen beiden Werten zu setzen.
Ist z.B. die Differenzmessung eine Luftfilterprüfung, wird der Timer gestartet, wenn der Grenzwert zwischen PA
(Analog A) und PB (Analog B) überschritten wird. Wenn der Messwert vor Ablauf der Verzögerung den
Grenzwert unterschreitet, wird die Zeitfunktion unterbrochen und die Verzögerung zurückgesetzt.
Before filter
P
B
∆ P=P -P
A B
After filter
P
A
Sechs Differenzmessungen zwischen zwei Analogeingangswerten können konfiguriert werden.
Die Konfiguration der Differenzmessungen zwischen zwei Sensoren erfolgt in den Menüs 4600-4606 und
4670-4676. Als Beispiel zeigt die folgende Abbildung die zwei Parameter für die Eingangsauswahl für
Differenzmessung 1.
Nachfolgend aufgeführte Eingänge stehen zur Verfügung:
● Multieingänge
● MK-Messungen
● Externe Eingänge (Option H8)
● Analogeingänge (M15.X, nur AGC-4)
● Multieingänge (M16.X, nur AGC-4)
Der entsprechende Alarmsollwert wird in Parameter 4610-4660 und 4680-4730 angewählt. Für jede
Differenzmessung zwischen Analogeingang A und B kann ein zweistufiger Alarm konfiguriert werden. Das
folgende Beispiel zeigt die zwei Parameter zur Konfiguration von Alarm 1 und 2, für Differenzmessung 1.
DEIF A/S
Differential Differential
limit Alarm
Timer
value
