INSTALLATIONSANLEITUNG

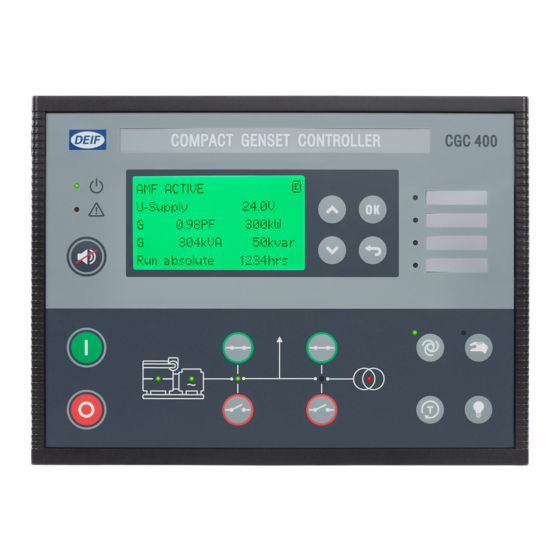

Aggregatesteuerung, CGC 400
● Montage
● Klemmenübersicht
● Anschluss
● Kommunikationsschnittstellen
● Abmessungen und Ausschnitt
DEIF A/S · Frisenborgvej 33 · DK-7800 Skive
Tel.: +45 9614 9614 · Fax: +45 9614 9615
info@deif.com · www.deif.com
Dokument Nr.: 4189341140A
SW Version: 1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Deif CGC 400
Inhaltszusammenfassung für Deif CGC 400
- Seite 1 Aggregatesteuerung, CGC 400 ● Montage ● Klemmenübersicht ● Anschluss ● Kommunikationsschnittstellen ● Abmessungen und Ausschnitt DEIF A/S · Frisenborgvej 33 · DK-7800 Skive Dokument Nr.: 4189341140A Tel.: +45 9614 9614 · Fax: +45 9614 9615 SW Version: 1.0 info@deif.com · www.deif.com...
-
Seite 2: Inhaltsverzeichnis
Dieses Dokument ist nicht aktuell. Eine neuere Version in englischer Sprache ist unter www.deif.com erhältlich. CGC 400 installation instructions 4189341140 DE 1. Allgemeine Information ........................ 3 1.1 Warnungen, rechtliche Information und Sicherheitshinweise ..............3 1.1.1 Warnungen und Hinweise ....................... 3 1.1.2 Rechtliche Information und Haftungsausschluß... -
Seite 3: Allgemeine Information
Diese Anmerkungen bieten allgemeine Informationen. 1.1.2 Rechtliche Information und Haftungsausschluß DEIF übernimmt keine Haftung für den Betrieb oder die Installation der Aggregate/Systeme. Sollte irgendein Zweifel darüber bestehen, wie die Installation oder der Betrieb des Systems erfolgen soll, muss das verantwortliche Planungs-/Installationsunternehmen angesprochen werden. -
Seite 4: Über Dieses Dokument
Allgemeine Information CGC 400 installation instructions 4189341140 DE 1.2 Über dieses Dokument 1.2.1 Anwendungszweck Dieses Dokument enthält hauptsächlich allgemeine Produkt- und Hardwareinformationen, Montage- anleitungen, Klemmenübersicht, I/O Listen und Anschlussbeschreibungen. Der Anwendungszeck dieses Dokuments ist es, dem Leser wichtige Informationen bei der Montage des Gerätes zu geben. -
Seite 5: Montage
CGC 400 installation instructions Montage 4189341140 DE 2. Montage 2.1 CGC 400 Montage 2.1.1 Montage des Gerätes Das Gerät ist für die Montage mit sechs Halteklammern entwickelt. Die Klammern sind im Lieferumfang enthalten. 2.1.2 Abmessungen und Ausschnitt Montage in der Schaltanlagenfront. -
Seite 6: Anschlussklemmen
Anschlussklemmen CGC 400 installation instructions 4189341140 DE 3. Anschlussklemmen 3.1 Klemmenübersicht und Beschreibung 3.1.1 Klemmenübersicht CGC 400 Rückseite Mains voltage Generator voltage Generator current Die Klemmen 28-32, 56-57 und 58-59 sind nicht in CGC 412 enthalten. 3.1.2 Klemmenbeschreibung Verwendete Kürzel Für die Relaisausgänge gelten folgende Kürzel:... - Seite 7 Anschlussklemmen CGC 400 installation instructions 4189341140 DE Technische Daten Beschreibung Betriebsspannung + Versorgungsspannung für das Gerät Betriebsspannung - 3-4* Statusrelais 2 A @ 35 V Status/konfigurierbar Digitaleingänge Digitaleingang Hand Start/konfigurierbar Digitaleingang Hand Stop/konfigurierbar Digitaleingang Alarmquittierung/konfigurierbar Digitaleingang Sprinkler/konfigurierbar Digitaleingang Konfigurierbar Digitaleingang...
- Seite 8 Anschlussklemmen CGC 400 installation instructions 4189341140 DE Technische Daten Beschreibung 3-Phasen Generatorspannung Gen. Spannung L1 GENERATORSPANNUNG Gen. Neutralleiter Darf nicht verwendet werden Gen. Spannung L2 Darf nicht verwendet werden Gen. Spannung L3 3-Phasen Generatorstrom Gen. Strom L1, s1 GENERATORSTROM Gen. Strom L1, s2 Gen.
- Seite 9 Anschlussklemmen CGC 400 installation instructions 4189341140 DE Die Relaisausgänge sind über die PC-Software konfigurierbar und decken folgende Funktionen ab: ● Alarm/Limit ● Motor-Läuft-Anzeige ● Hupe ● Leerlaufausgang ● Frei ● Vorglühen ● Betriebsmagnet ● Anlasser ● Stopmagnet ● Motorheizung ●...
-
Seite 10: Anschluss
CGC 400 installation instructions Anschluss 4189341140 DE 4. Anschluss 4.1 Anschlussplan Der Anschlussplan zeigt die Werkseinstellung, die Funktionen der Ein- und Ausgänge können frei vergeben werden. CGC 400 Programming tool Starter Shutd. override Alarm ack. Start prep. Emer. STOP Remote stop... -
Seite 11: Dc Verbindungen
CGC 400 installation instructions Anschluss 4189341140 DE 4.2 DC Verbindungen 4.2.1 Kommunikation, Multieingang und Tacho Anschlussanleitung Der Anschluss von RMI 58 und 59 erfolgt wie bei RMI 6-8. 4.2.2 Digitaleingänge Die Digitaleingänge 10 bis 15 und 56 bis 57 haben eine Verbindung zum internen Pluspol (+), somit schalten die Eingänge bei einer Verbindung zu Minus (-). -
Seite 12: Schalterauswahl
CGC 400 installation instructions Anschluss 4189341140 DE 4.3 Schalterauswahl 4.3.1 Schalterauswahl Die Steuerung unterstützt Impuls-, Dauer- und Kompaktschalter. Die Auswahl der Schaltertypen erfolgt im Applikationsentwurf in der PC-Software. Die Ausgänge zur Schalteransteuerung werden in der I/O- Konfiguration der PC-Software festgelegt. In folgender Tabelle wird die Zuordnung erklärt. -
Seite 13: 3-Phasiger Anschluss
CGC 400 installation instructions Anschluss 4189341140 DE 4.4 3-phasiger Anschluss 4.4.1 3-phasig Insel Anschlussplan, AC DEIF A/S Seite 13 von 23... -
Seite 14: 3-Phasig Notstrom
CGC 400 installation instructions Anschluss 4189341140 DE 4.4.2 3-phasig Notstrom DEIF A/S Seite 14 von 23... -
Seite 15: 1-Phasiger Anschluß
CGC 400 installation instructions Anschluss 4189341140 DE 4.5 1-phasiger Anschluß 4.5.1 1-phasig Insel DEIF A/S Seite 15 von 23... -
Seite 16: 1-Phasig Notstrom
CGC 400 installation instructions Anschluss 4189341140 DE 4.5.2 1-phasig Notstrom DEIF A/S Seite 16 von 23... -
Seite 17: 2-Phasiger Anschluss
CGC 400 installation instructions Anschluss 4189341140 DE 4.6 2-phasiger Anschluss 4.6.1 2-phasig Insel DEIF A/S Seite 17 von 23... -
Seite 18: 2-Phasig Notstrom
CGC 400 installation instructions Anschluss 4189341140 DE 4.6.2 2-phasig Notstrom DEIF A/S Seite 18 von 23... -
Seite 19: Kommunikation
Kommunikation CGC 400 installation instructions 4189341140 DE 5. Kommunikation 5.1 Anschlussanweisung Kabeltyp Belden 3106 A oder äquivalent. 22 AWG (0,324 mm ) paarweise verdrillt und geschirmt, min. 95 % Abschirmung. Abschirmung Der Schirm darf nur an einem Kabelende geerdet werden. -
Seite 20: Modbus Rtu
Kommunikation CGC 400 installation instructions 4189341140 DE 5.2 Modbus RTU 5.2.1 Verbindung mit geschirmter 2-Ader-Leitung (Empfehlung) PLC or other device DEIF A/S Seite 20 von 23... -
Seite 21: Verbindung Mit Geschirmter 3-Ader-Leitung
Kommunikation CGC 400 installation instructions 4189341140 DE 5.2.2 Verbindung mit geschirmter 3-Ader-Leitung PLC or other device Details sind im Kapitel “Anschlussanweisung” beschrieben. Im Falle großer Netzwerklängen können Endwiderstände erforderlich sein (typisch 120 Ω 1 %, 0,5 W). Die Berechnung sollte wie Folgt geschehen: A line interner Pull-up Bias-Widerstand: 22 kΩ... -
Seite 22: Canbus Motorkommunikation
Kommunikation CGC 400 installation instructions 4189341140 DE 5.3 CANbus Motorkommunikation 5.3.1 Verbindung mit geschirmter 2-Ader-Leitung (Empfehlung) engine control module DEIF A/S Seite 22 von 23... -
Seite 23: Verbindung Mit Geschirmter 3-Ader-Leitung
Kommunikation CGC 400 installation instructions 4189341140 DE 5.3.2 Verbindung mit geschirmter 3-Ader-Leitung engine control module DEIF A/S Seite 23 von 23...
