AGC 100 Handbuch für Konstrukteure
4189341021 DE

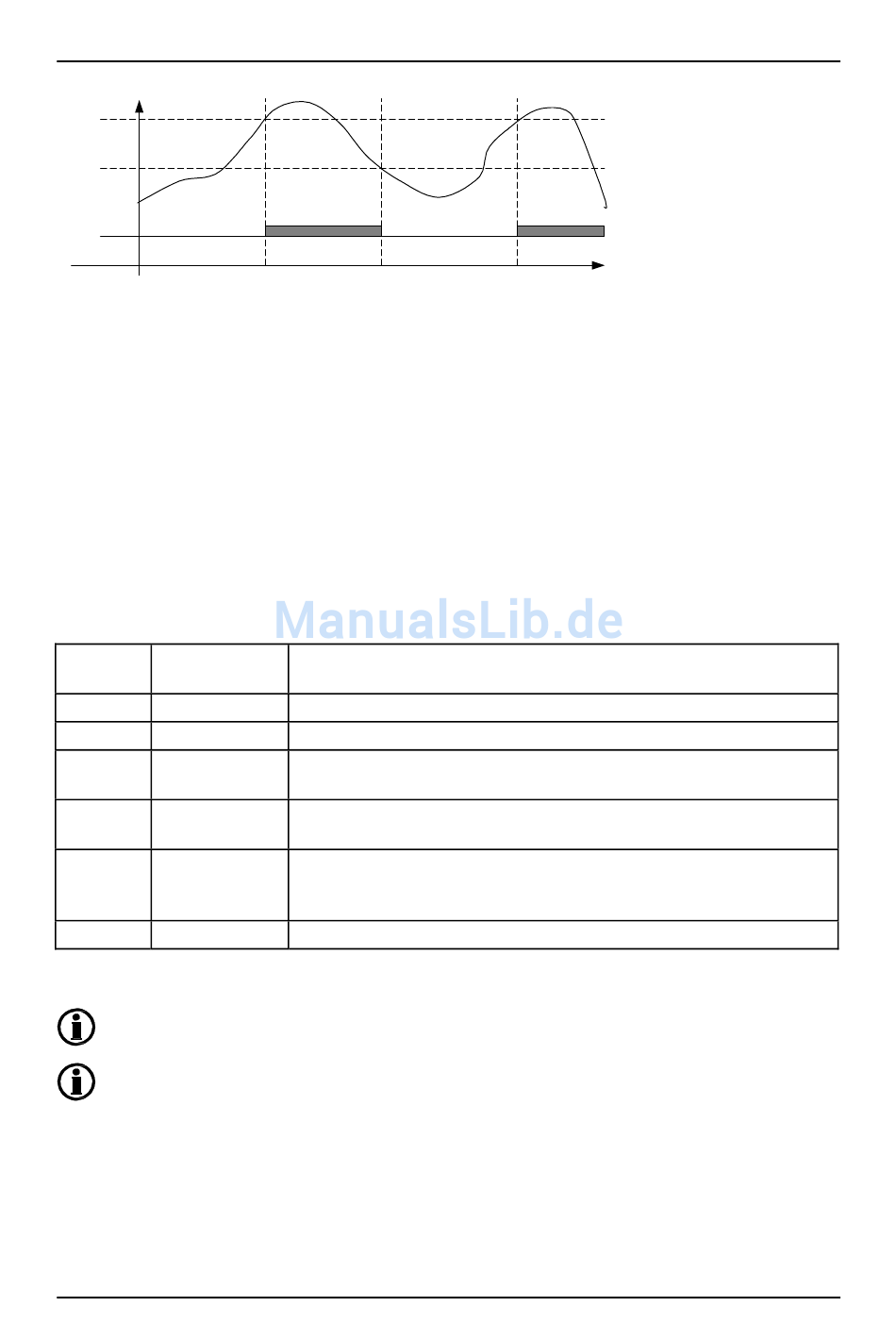

95°C
85°C
Relay
6.14.1 Alarm max. Lüftung
Zwei Alarme können in Parameter 6470 und 6480 eingestellt werden. Die Alarme werden aktiviert, wenn die
Kühlmitteltemperatur trotz eingeschaltetem Relais noch ansteigt.

6.15 Nicht in der Betriebsart Automatik

Diese Funktion aktiviert einen Alarm wenn sich die Anlage nicht in Betriebsart Auto befindet. Die Einstellung
erfolgt in Menü 6540.
6.16 Füllpumpenlogik
Die Füllpumpenlogik steuert die Kraftstoffpumpe zwischen Vorrats- und Tagestank. Die Pumpe wird über
definierbare Schaltpunkte geschaltet. Die Start- und Stoppwerte werden über einen der 3 Multieingänge
überwacht.
Parame- Name
ter
6551 Startwert
6552 Stoppwert
6553 Füllüberwa-
chung
6554 Ausgang A
6555 Typ
6556 Fehlerklasse
Verfügbare Einstellungen in Menü 6550:
Das Füllpumpenrelais kann in M-Logik konfiguriert werden.
Das Ausgangsrelais muss als Limitrelais konfiguriert sein. Andernfalls tritt ein Alarm mit dem
Einschalten des Relais auf.
DEIF A/S
Startpunkt in Prozent.
Stopppunkt in Prozent.
Verzögerungstimer vor Aktivierung des Füllüberwachungsalarms.
Relais zur Steuerung der Füllpumpe. Das ausgewählte Relais wird unter-
halb der Startpunktes ein- und oberhalb des Stopppunktes ausgeschaltet.
Multieingang für die Füllstandsmessung.
Wählen Sie Multieingang bei 4-20 mA Signal.
Wählen Sie „Automatische Erkennung" bei RMI.
Die Fehlerklasse des Füllpumpenalarms.
Zusätzliche Funktionen

Funktion
