AGC 100 Handbuch für Konstrukteure
4189341021 DE

8.6 Verdrahtungsdiagramm

8.6.1 CAN Bus-Verdrahtung

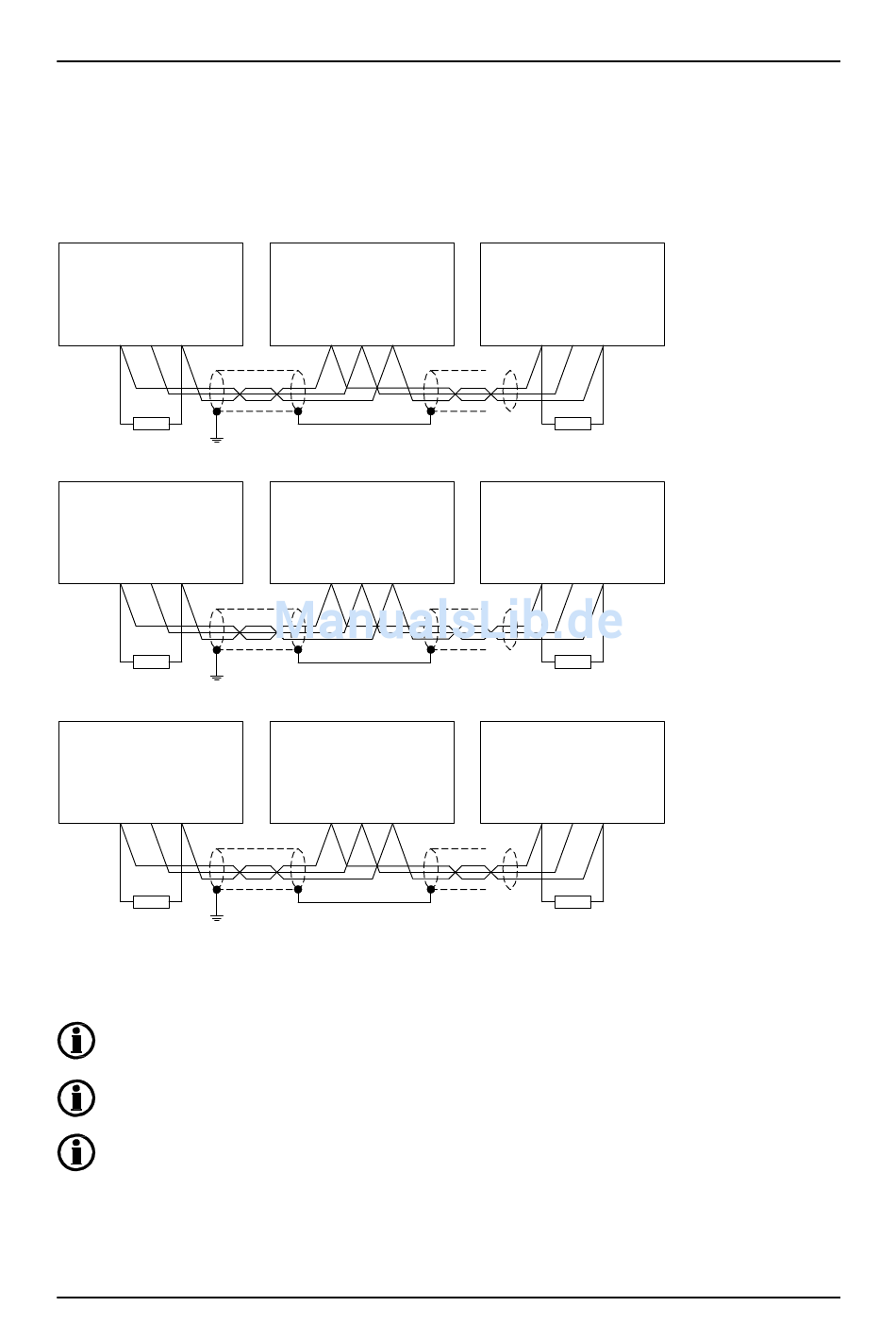

Die folgenden Diagramme zeigen Beispiele mit drei verbundenen AGC-Einheiten, z. B. einer AGC 14X und
zwei Generator-AGC-Einheiten.
AGC 14x
CANbus interface A
H COM L
53 54 55
120 Ω
AGC 14x
CANbus interface B
H COM L
57 58 59
120 Ω
AGC 14x
CANbus interface A
H COM L
53 54 55
120 Ω
Wie Sie anhand des letzten Beispiels sehen können, können die CAN Bus-Schnittstellen 1 und 2 oder (A und
B) gemischt werden.
Bei Entfernungen über 300 Meter empfehlen wir die Verwendung eines CAN Busses zum LWL-
Wandler.
Verbinden Sie nicht die Kabelabschirmung mit der GND/COM-Klemme der AGC-Einheiten.
Bei der AGC 100 gibt es zwei CAN Bus-Ausgänge, CAN A und CAN B.
DEIF A/S
Multi-line 2
CANbus interface 1/A
H GND L
A1 A2 A3
Multi-line 2
CANbus interface 2/B
H GND L
B1 B2 B3
Multi-line 2
CANbus interface 2/B
H GND L
B1 B2 B3
Power-Management (nur AGC 14X)
Multi-line 2
CANbus interface 1/A
H GND L
A1 A2 A3
120 Ω
Multi-line 2
CANbus interface 2/B
H GND L
B1 B2 B3
120 Ω
Multi-line 2
CANbus interface 1/A
H GND L
A1 A2 A3
120 Ω
Seite 142 von 154
