AGC 100 Handbuch für Konstrukteure
4189341021 DE

8.4.9 Mehrere Netze

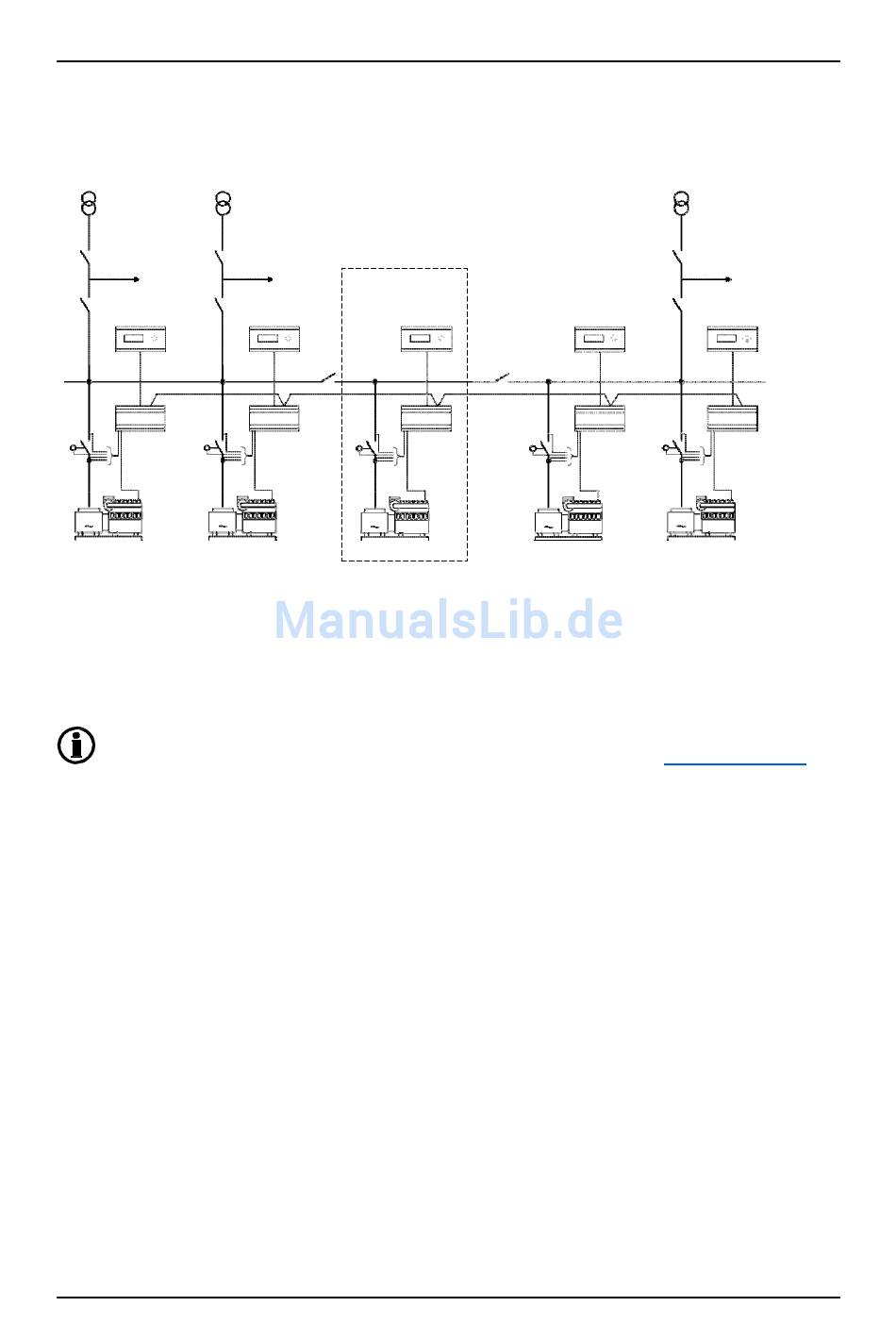

Die AGC kann in einer Applikation mit mehreren Netzeingängen verwendet werden. Dies ist ein Beispiel für
eine Anwendung mit mehreren Netzen:
MB 17 MB 18
Load
TB 17 TB 18
Display 1
Controller
G G
Diesel generator set 1 Diesel generator set 2
Jede Applikation kann Folgendes handhaben:
● 0 bis 16 Netzeinspeisungen in derselben Applikation
● 0 bis 16 Aggregate in derselben Applikation
● 8 Sammelschienenkuppelschalter (BTB)
Die Multi-MAINS-Funktionalität deckt eine Vielzahl verschiedener Anwendungen ab. Wenden
Sie sich bei Fragen hinsichtlich der Funktionalität an den DEIF-Support (support@deif.com).
DEIF A/S
Area 3
Load
Display 2
BTB 33
Busbar
CANbus
Controller
G
Diesel generator set 3
Display 3
BTB 34
Controller
G
Diesel generator set 4
Power-Management (nur AGC 14X)
MB 19
Load
TB 19
Display 4 Display 5
Busbar
Controller Controller
G
Diesel generator set 5
Seite 129 von 154
