6.21.7 Konfiguration

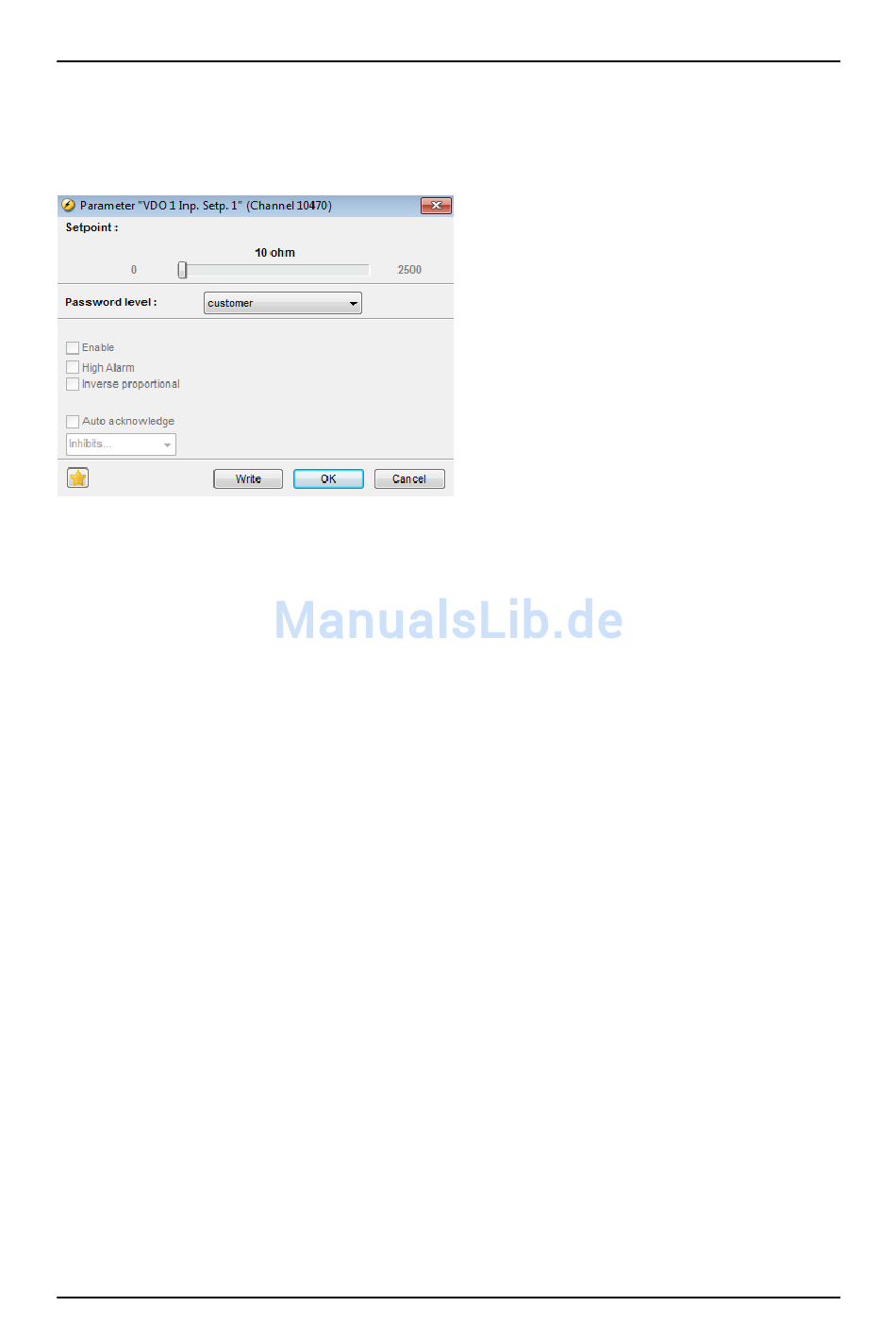

Die acht möglichen Eckpunkte für die konfigurierbaren RMI-Eingänge können nur über die PC-Utility-Soft-ware
geändert werden. In diesem Dialogfeld der PC-Utility-Software werden die konfigurierbaren Eingänge
eingestellt:
Passen Sie den Widerstand des RMI-Sensors an den spezifischen Messwert an. Im o.a. Beispiel ist die Ein-
stellung 10 Ω für 0,0 bar.
6.21.8 Skalierung der 4-20 mA Eingänge
Die Skalierung der analogen Eingänge wird vorgenommen, um sicherzustellen, dass das Auslesen der Ein-
gänge mit einer Auflösung entsprechend des angeschlossenen Sensors geschieht. Es wird empfohlen, Ände-
rungen an der Skalierung der analogen Eingänge gemäß der nachfolgenden Liste vorzunehmen.
Beispiel für eine Skalierung:
1. Konfigurieren Sie mithilfe der Utility-Software einen Multi-Eingang auf 4-20 mA. In diesem Beispiel
handelt es sich um Multi-Eingang 6 (Parameter 10980).
2. Lesen Sie die Parameter vom Gerät aus.
3. Nach dem Auslesen der Parameter wird der 4-20 mA-Alarm unter dem Punkt „Analog" in der USW
angezeigt. Im nachstehenden Beispiel ist dargestellt, wie der analoge Eingangsalarm eingestellt wird.
Die drei Punkte links von den Abbildungen, die durch Pfeile gekennzeichnet sind, sind Tasten. Stellen Sie
den Eingang nach Bedarf ein, z. B. auf 0-5 bar:
